CAD分解命令怎么用？快速掌握操作步骤与技巧

CAD分解命令（EXPLODE/X）是AutoCAD中非常基础且常用的工具，主要用于将复合对象分解为多个独立的单一对象，便于后续编辑和修改，无论是初学者还是有经验的用户，掌握分解命令的使用方法都能显著提升绘图效率，以下将从命令功能、操作步骤、适用对象、注意事项及实际应用场景等方面进行详细说明。

分解命令的基本功能与激活方式

分解命令的核心作用是将“组合体”拆解为“基本元素”，将一条多段线分解为多条直线，将一个块分解为多个单独的图形对象，或将尺寸标注分解为直线、文字和箭头等，在AutoCAD中，激活分解命令主要有三种方式：

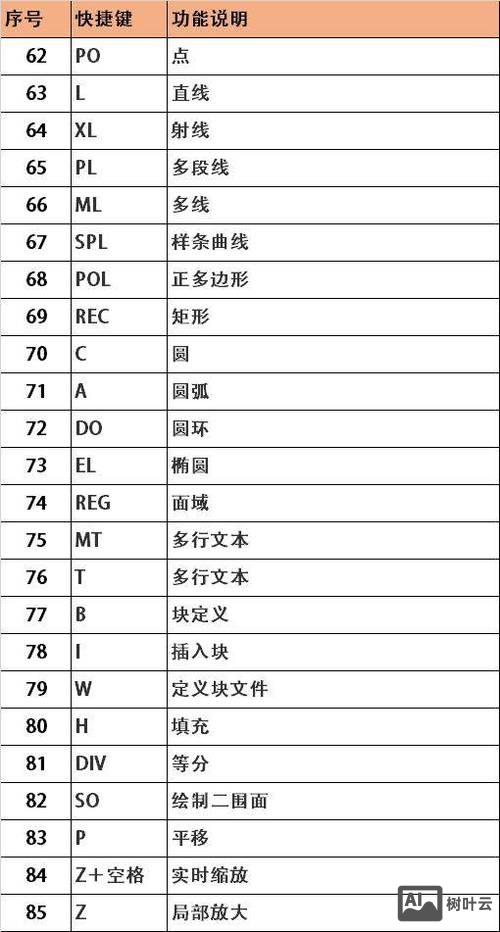

1. 命令行输入：在命令行直接输入“EXPLODE”或快捷键“X”，按回车键确认。
2. 功能区按钮：切换至“常用”选项卡下的“修改”面板，找到“分解”按钮（图标为一个爆炸的小图形）。
3. 工具栏：在经典工作界面中，通过“修改”工具栏的“分解”图标激活。

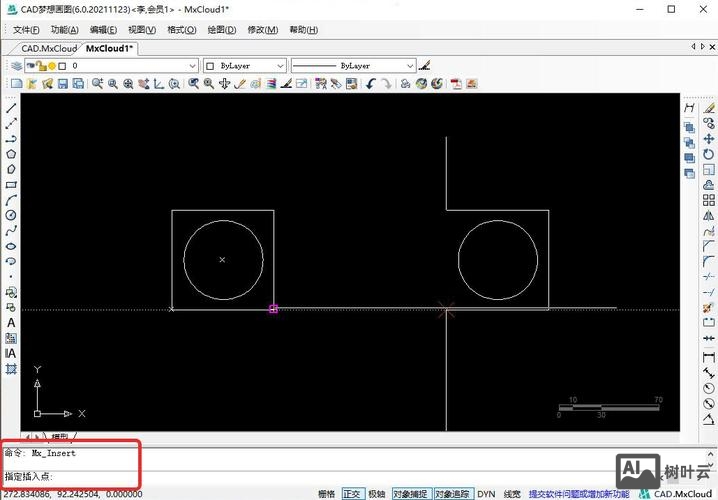

激活命令后,命令行会提示“选择对象：”，此时需要用鼠标框选或单击需要分解的对象，按回车键即可完成操作。

分解命令的操作步骤与技巧

分解命令的操作流程相对简单,但结合不同对象类型和绘图需求，需注意以下步骤和技巧：

1. 选择对象：支持单选、窗口选择（W）、窗交选择（C）等多种方式，若需分解多个不同类型的对象，可按住Shift键进行多选。
2. 确认分解：选择对象后按回车键，AutoCAD会自动执行分解操作，部分复杂对象可能需要多次分解才能完全拆解（如多段线与多线）。
3. 验证结果：分解后可通过单击对象查看其控制点数量变化，分解前多段线显示一个控制点，分解后每条直线独立显示两个控制点。

技巧提示：

• 预览对象特性：分解前可通过“特性”（PROPERTIES）面板查看对象的图层、线型等属性，避免分解后属性丢失或错乱。
• 批量分解：需分解大量对象时，可输入“SELECT”命令，使用“上一个”或“全部”选项快速选择目标。
• 命令设置：部分版本的AutoCAD支持“EXPLODE”命令的参数设置，如输入“EXPLODE”后选择“设置”（S），可调整分解后的图层、颜色等属性继承规则。

分解命令支持的常见对象类型

不同类型的复合对象分解后的结果各不相同,以下是典型对象的分解效果：

使用分解命令的注意事项

1. 不可逆操作：分解后无法通过“撤销”恢复原始对象组合状态，建议提前备份或使用“块编辑器”修改块。
2. 属性丢失风险：分解可能导致对象的图层、颜色、线型等属性发生变化，尤其对块和外部参照需谨慎。
3. 性能影响：分解大量复杂对象（如高精度填充图案）可能降低软件运行速度，建议分批操作。
4. 特殊对象限制：部分对象（如三维实体、多行文字）无法直接分解，需通过其他命令（如“布尔运算”）处理。
5. 嵌套对象处理：若块内包含其他块，需多次分解才能完全拆解至基本元素。

实际应用场景示例

1. 修改块图形：若插入的“门窗块”需调整单个窗扇尺寸，可先分解块，再单独编辑窗扇直线，最后重新定义为块。
2. 简化复杂图形：对导入的PDF或图片描线生成的多段线进行分解，转换为独立线条后进行修剪、删除等操作。
3. 标注编辑：分解尺寸标注后，可将尺寸文字单独移动至图形外部，避免与其他线条重叠。
4. 图纸清理：分解不必要的块或填充图案，减少文件体积，提升绘图效率。

相关问答FAQs

问题1：分解命令是否可以恢复？如何避免误操作？
解答：分解命令属于不可逆操作，无法直接恢复，为避免误操作，建议：① 分解前使用“Ctrl+Z”备份当前状态；② 对重要块或复杂对象使用“块编辑器”（BEDIT）进行修改，而非直接分解；③ 分解前通过“特性”面板记录原始对象的属性，以便手动还原。

问题2：为什么分解后的多段线无法延伸或修剪？
解答：分解后的多段线（若含圆弧段）或宽度多段线可能因属性丢失导致延伸/修剪失败，解决方法：① 分解前使用“PEDIT”命令将多段线转换为直线（选择“直线化”选项）；② 分解后若仍无法操作，可输入“JOIN”命令将相邻直线重新合并为多段线；③ 检查对象是否位于不同图层，确保图层状态一致。
