CAD结块命令如何快速操作？

在CAD软件中，结块命令（BLOCK）是一项核心功能，它允许用户将多个对象组合成一个独立的、可重复使用的单元，从而显著提高绘图效率、简化文件管理并保持图形的一致性，结块命令的灵活应用是CAD用户从基础操作迈向高效设计的重要标志，其功能远不止简单的对象组合，更涉及到属性定义、动态块创建以及外部参照等高级应用场景。

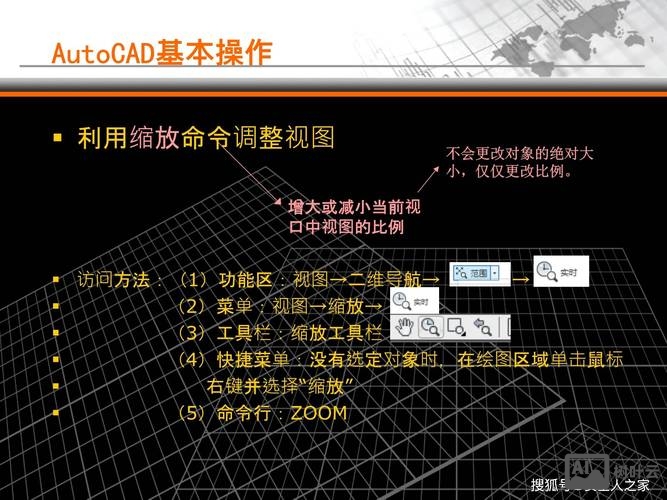

要深入理解结块命令，首先需要掌握其基本操作流程，在AutoCAD中，用户可以通过输入命令“BLOCK”或点击“绘图”菜单下的“块”选项来启动命令，执行后，系统会弹出“块定义”对话框，这是创建和管理块的核心界面，在该对话框中，用户需要完成几个关键步骤：为块指定一个名称，名称应具有描述性，便于后续识别和调用；通过“选择对象”按钮在绘图区选取需要包含在块中的所有对象，这些对象可以是直线、圆、多段线、文字乃至其他块，系统还提供了“保留”、“转换为块”或“删除”三种处理方式，分别表示在创建块后是保留原对象、将其替换为块引用还是删除它们；通过“拾取点”按钮指定一个基点，该基点是块在插入时的定位参考，通常选择块的几何中心、特征点或便于对齐的关键位置,一个定义良好的基点能极大地方便后续的块插入操作。

除了创建内部块，CAD还提供了“写块”（WBLOCK）命令，用于将块或对象保存为独立的图形文件（.dwg格式），这使得块可以在不同的图形文件之间共享和调用，当需要将当前图形中的某个块或一组对象传递给其他项目或同事时，“写块”命令就显得尤为重要，其操作方式与创建内部块类似，但需要指定保存的文件路径和名称，并可以选择将整个块、整个图形或选定的对象作为源进行写入，通过这种方式，用户可以构建一个个人或团队的常用块库,实现资源的标准化和复用。

结块命令的强大之处还体现在其属性功能上，块属性是附加在块上的非图形信息，可以包含文本、数值等数据，例如零件的编号、名称、价格、制造商等，通过“定义属性”（ATTDEF）命令，用户可以预先设定属性的标记、提示、默认值以及文字样式和位置等信息，在创建包含属性的块时，系统会在插入块时提示用户输入属性值，属性块在机械制图中的零件明细表、建筑制图中的门窗编号以及电气制图中的元件参数标注中应用广泛，更重要的是，属性数据可以通过“属性提取”（DATAEXTRACTION）命令导出为外部文件（如CSV或Excel），为后续的统计、分析和报表生成提供数据支持,实现了CAD设计与数据管理的无缝对接。

随着CAD技术的发展，动态块（Dynamic Blocks）的出现将结块命令的功能推向了新的高度，动态块允许用户在插入块后，通过自定义的夹点或特性面板来动态修改块的形状、大小或属性，而无需重新定义块，创建动态块需要使用“块编辑器”（BLOCKEDITOR），这是一个专门的编写环境，在块编辑器中，用户可以添加参数（如线性、极性、旋转等）和动作（如移动、拉伸、旋转、阵列等），并将它们与块中的对象相关联，可以创建一个动态的门块，通过拉伸夹点来改变门的宽度，或通过旋转夹点来调整门的开启方向；也可以创建一个动态的螺栓块，通过缩放夹点来改变螺栓的长度和直径，动态块不仅减少了块的数量，还极大地增强了块的灵活性和适应性,使得绘图过程更加智能和高效。

在使用结块命令时，用户也需要注意一些潜在的问题和最佳实践，块的命名应遵循一定的规范，避免使用中文字符或特殊符号，并尽量使用有意义的名称，以便于管理和查找，在定义块时，基点的选择至关重要，一个不合适的基点会导致块插入时定位困难，影响绘图精度，对于复杂的图形，如果将其创建为块，可能会增加文件的大小，影响软件的运行速度，此时可以考虑分解块或使用外部参照来优化性能，当需要修改块定义时，可以使用“块编辑器”或“重定义块”命令，但修改后所有已插入的块引用都会自动更新，这一点在修改前需要慎重考虑,以避免意外的数据丢失。

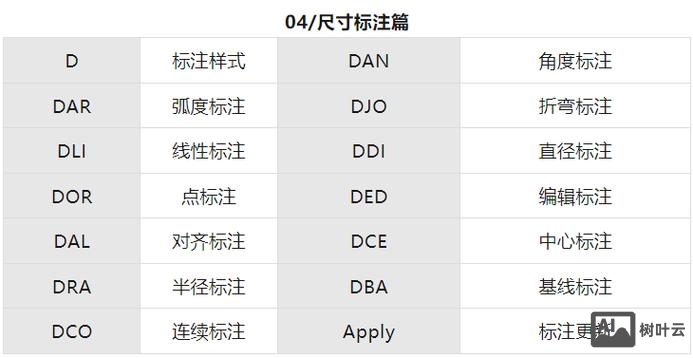

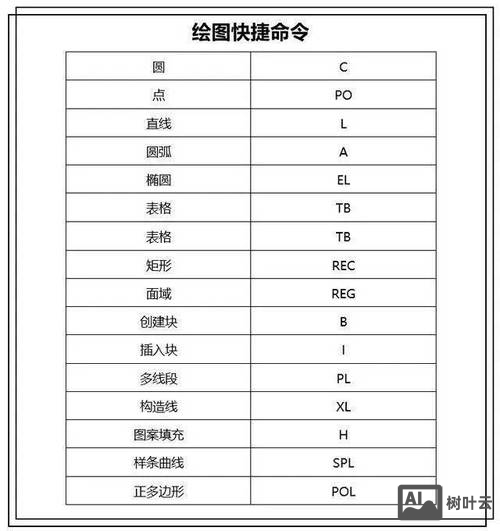

为了更直观地展示结块命令的关键步骤和注意事项,以下表格总结了创建块时的主要参数及其作用：

在实际应用中，结块命令的价值体现在多个方面，在机械设计中，标准件如螺栓、螺母、轴承、齿轮等可以创建为块，避免重复绘制；在建筑设计中，门窗、家具、卫生洁具等构件可以块的形式插入，提高绘图效率并保证规格统一；在电气设计中，各种元器件符号、接线端子等也可以块的形式进行管理和调用，通过建立完善的块库，设计人员可以将更多精力投入到创新设计而非繁琐的重复劳动中,从而提升整体工作效率和设计质量。

CAD结块命令是一项功能强大且应用广泛的基础工具，从简单的对象组合到复杂的动态块创建，再到属性数据的提取与管理，结块命令贯穿于CAD设计的各个环节，熟练掌握结块命令及其相关功能，理解其背后的原理和最佳实践，是每一位CAD用户提升专业技能、优化工作流程的必经之路，通过合理地运用结块命令，用户能够将零散的图形元素组织成有序、可复用的资源，最终实现高效、精准、规范的设计目标。

相关问答FAQs：

问题1：如何修改一个已经定义好的块？
解答：修改已定义的块可以使用两种主要方法，第一种方法是使用“块编辑器”（BLOCKEDITOR），在命令行输入“BEDIT”或通过“工具”菜单下的“块编辑器”选项，然后在弹出的“编辑块定义”对话框中选择需要修改的块名称并确定，进入块编辑环境后，可以对块内的对象进行添加、删除、修改等操作，完成后点击“保存块定义”并关闭块编辑器，所有该块的引用将自动更新，第二种方法是如果块已经插入到当前图形中，可以先分解块（使用“EXPLODE”命令），然后修改分解后的对象，但这种方法只影响分解后的单个对象，不会更新其他块引用,因此不推荐用于需要统一修改块定义的场景。

问题2：动态块和普通块有什么区别？在什么情况下应该使用动态块？
解答：普通块是静态的，一旦定义完成，其形状、大小和属性在插入后保持固定，除非重新定义块，而动态块则增加了灵活性和交互性，用户可以在插入块后通过拖动夹点、使用特性面板或自定义动作来动态改变块的几何形状、大小、位置或属性，无需重新定义块，一个普通的矩形桌块只能插入固定尺寸的桌子，而一个动态的桌块可以通过拉伸夹点改变其长度和宽度，或通过翻转夹点改变其方向，在需要处理多种规格、多种状态的图形对象时，应该使用动态块，在绘制不同尺寸的门窗、不同长度的管道、不同角度的支架时，动态块可以大大减少块的数量，简化块库管理,并提高绘图的灵活性和效率。
