CAD命令如何快速上手使用？

CAD（计算机辅助设计）软件的高效使用离不开对命令的熟练掌握，命令是CAD绘图的核心操作逻辑，通过输入指令或点击工具按钮，用户可以快速完成图形绘制、编辑、标注等复杂任务，以下将从命令的基本调用方式、常用命令分类及操作技巧、命令参数的灵活运用等方面,详细解析CAD中命令的使用方法。

命令的基本调用方式

在CAD中，调用命令主要有四种方式，用户可根据操作习惯选择最便捷的方法：

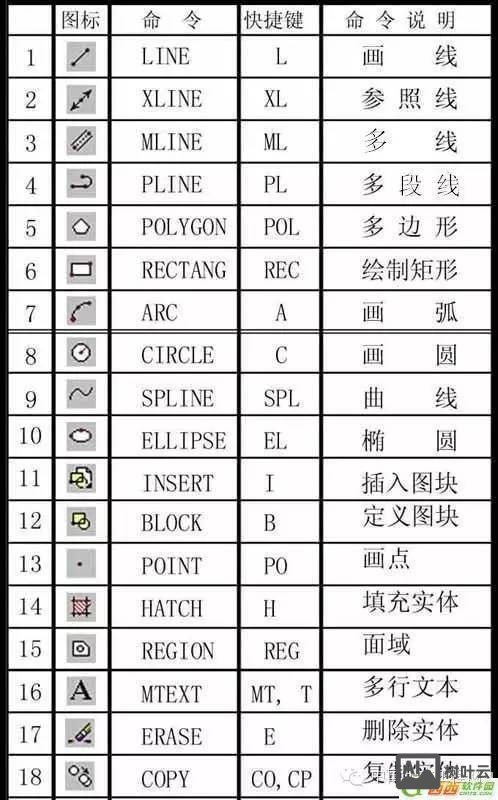

1. 键盘输入命令：这是最直接的方式，需熟记命令的英文全称或快捷键，绘制直线输入“LINE”或快捷键“L”，绘制圆输入“CIRCLE”或快捷键“C”；输入命令后按回车键或空格键确认，部分命令支持简化输入，如“L”代表“LINE”，“C”代表“CIRCLE”。

2. 点击工具栏按钮：CAD界面顶部或侧边的工具栏将常用命令以图标形式展示，如“直线”按钮为斜线图标，“修剪”按钮为剪刀图标，点击按钮后，命令行会自动显示对应命令，用户只需根据提示操作即可。

3. 使用菜单栏：通过顶部菜单栏选择命令路径，绘图”菜单下的“直线”“圆”等选项，“修改”菜单下的“修剪”“延伸”等命令，这种方式适合新手，无需记忆命令名称，但操作步骤相对较多。


   （图片来源网络，侵删）

4. 动态输入（DYN）：在状态栏开启“动态输入”功能后，光标附近会显示命令提示和参数输入框，用户可直接在光标处输入坐标或参数，无需频繁查看命令行，适合绘制过程中实时调整参数。

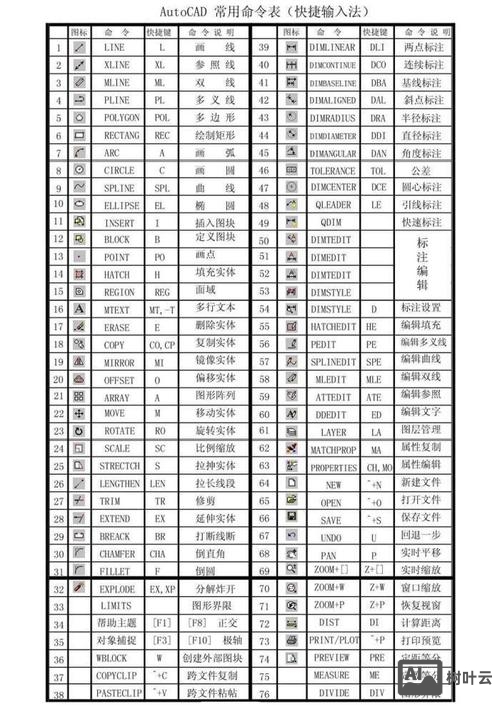

常用命令分类及操作技巧

CAD命令可分为绘图类、修改类、标注类、辅助工具类等，掌握每类核心命令的使用方法是高效绘图的基础。

（一）绘图类命令

绘图类命令用于创建基本图形元素，是构建复杂图形的基础。

（二）修改类命令

修改类命令用于编辑已有图形，调整图形的位置、形状和属性。

（三）标注类命令

标注类命令用于添加尺寸、文字等注释信息，确保图形的可读性和规范性。

（四）辅助工具类命令

辅助工具类命令帮助用户精确绘图，提高绘图效率和准确性。

命令参数的灵活运用

多数CAD命令支持参数输入，通过合理使用参数可简化操作步骤，实现精确绘图。

• 相对坐标：以基点为原点，输入“@X,Y”表示相对于基点的位移，如输入“@50,30”表示向右50、向上30。
• 极坐标：输入“@长度<角度”，如“@100<45”表示长度为100、角度为45°的方向。
• 命令选项：执行命令时，命令行会显示可选项，如绘制圆时输入“3P”选择三点画圆，“T”选择相切相切半径，用户需留意命令行提示，及时选择对应选项。

高效使用命令的技巧

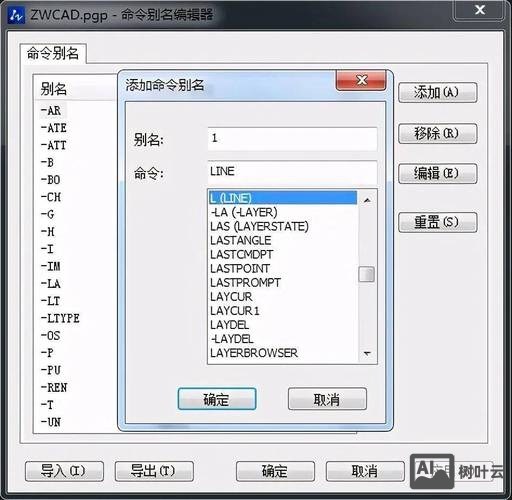

1. 自定义快捷键：通过“选项→文件→自定义→编辑程序参数”修改快捷键，将常用命令设置为更易记忆的组合（如将“修剪”设置为“TR”）。
2. 命令重复与撤销：按“空格”或“回车”可重复执行上一命令；输入“U”或按“Ctrl+Z”撤销上一步操作，输入“REDO”恢复撤销。
3. 块（B）与属性定义（ATT）：将常用图形（如门窗、符号）定义为块，插入时通过“INSERT”命令调用，可大幅减少重复绘图；添加属性定义后，块可携带文字信息（如编号、名称），插入时自动提示输入。

相关问答FAQs

Q1：CAD中如何快速选择多个对象？
A：选择对象时，可通过以下方式批量操作：

• 窗口选择（W）：从左向右拖动鼠标，完全包含在矩形框内的对象被选中。
• 交叉窗口选择（C）：从右向左拖动鼠标，与矩形框相交或完全包含的对象均被选中。
• 快速选择（QSELECT）：输入“QSELECT”，设置对象类型、图层、颜色等条件，一键选中符合条件的所有对象。

Q2：命令执行过程中如何中断或退出？
A：在命令执行过程中，若需中断当前操作，可直接按键盘“Esc”键，命令会自动终止并返回初始状态；若需退出CAD程序，可通过输入“QUIT”命令或点击窗口右上角的“关闭”按钮，若有未保存的更改,系统会提示保存。
