在CAD软件的操作中，命令的输入是高效绘图的核心，无论是英文版还是中文版CAD，掌握命令的中英文对照及使用方法都能显著提升工作效率，CAD命令通常分为基本绘图命令、修改命令、标注命令、辅助工具命令等几大类，以下将详细展开各类常用命令的中英文对照及功能说明，并结合表格形式清晰呈现,最后附相关问答以帮助理解。
（图片来源网络，侵删）

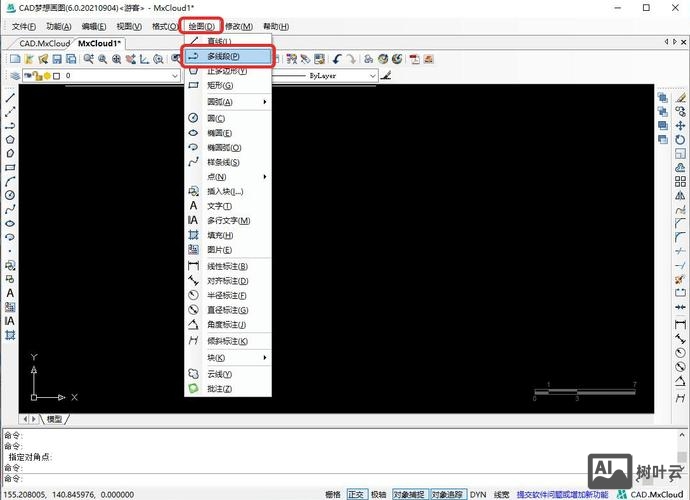

基本绘图命令
基本绘图命令是创建图形元素的基础，包括点、线、圆、弧、多边形等，其英文命令通常为2-3个字母，便于快速输入。
| 中文含义 | 英文命令 | 功能说明 |
|---|---|---|
| 直线 | LINE | 绘制一条或多条连续直线段，可通过输入坐标或点击指定起点和终点。 |
| 构造线 | XLINE | 绘制无限长的直线，常用于作图辅助线，支持水平、垂直、角度等选项。 |
| 多段线 | PLINE | 绘制由直线和圆弧组成的连续线段，可统一设置线宽，适合绘制轮廓线。 |
| 正多边形 | POLYGON | 绘制3-1024边的正多边形，支持内接圆、外切圆或边长三种定义方式。 |
| 矩形 | RECTANG | 绘制矩形，可指定长度、宽度及圆角半径，快速生成规则四边形。 |
| 圆 | CIRCLE | 通过圆心半径、三点、两点或相切相切半径等方式绘制圆。 |
| 圆弧 | ARC | 通过圆心、起点端点、三点等多种方式绘制圆弧，支持顺时针和逆时针方向。 |
| 椭圆 | ELLIPSE | 绘制椭圆或椭圆弧，可指定中心点、轴长、旋转角度等参数。 |
| 样条曲线 | SPLINE | 绘制通过或接近指定点的平滑曲线，常用于绘制不规则边界，如地形轮廓。 |
| 点 | POINT | 在指定位置创建单点或多点，可设置点样式（如十字、圆点等）以便观察。 |
| 图案填充 | HATCH | 在封闭区域内填充预设或自定义图案（如剖面线、材质纹理），可调整角度和比例。 |
| 文字 | TEXT | 添加单行文字，可设置文字样式、高度、旋转角度和对齐方式。 |
| 多行文字 | MTEXT | 创建多行段落文字，支持复杂格式（如字体、颜色、项目符号），适合注释文本。 |
图形修改命令
修改命令用于调整已有图形的形状、位置或属性，是编辑图形的核心工具。
| 中文含义 | 英文命令 | 功能说明 |
|---|---|---|
| 删除 | ERASE | 从图形中移除选中的对象，可通过交叉窗口或点选指定删除目标。 |
| 复制 | COPY | 将选中的对象复制到指定位置，可多次复制，支持基点定位和位移输入。 |
| 镜像 | MIRROR | 创建对象的镜像副本，需指定镜像线（对称轴），可控制是否删除源对象。 |
| 偏移 | OFFSET | 创建与源对象平行的新对象（如直线、圆弧），可设置偏移距离，常用于等距线。 |
| 阵列 | ARRAY | 将对象按矩形或环形阵列方式复制，可设置行数、列数、间距及旋转角度。 |
| 移动 | MOVE | 将对象从原位置移动到新位置，需指定基点和目标点，保持对象方向不变。 |
| 旋转 | ROTATE | 绕指定基点旋转对象，可输入旋转角度或通过拖动确定角度，常用于调整方向。 |
| 缩放 | SCALE | 按比例放大或缩小对象，需指定基点 and 比例因子，可统一或单独调整X/Y轴比例。 |
| 拉伸 | STRETCH | 拉伸与交叉窗口相交的部分对象，保持其他部分不变，常用于修改图形长度。 |
| 修剪 | TRIM | 修剪对象以与其他对象的边界相交，需选择剪切边和要修剪的对象，精确调整轮廓。 |
| 延伸 | EXTEND | 将对象延伸到指定的边界对象，需选择边界边和要延伸的对象，与修剪命令互补。 |
| 打断 | BREAK | 将对象在两点间打断或删除一点，可分割直线、圆弧等，用于修改连续线段。 |
| 倒角 | CHAMFER | 在两条直线或多段线之间创建倒角，可设置倒角距离或角度，常用于棱角处理。 |
| 圆角 | FILLET | 在两个对象之间创建圆角过渡，可设置圆角半径，适用于直线、圆弧等连接处。 |
| 分解 | EXPLODE | 将复合对象（如多段线、块、尺寸标注）分解为单一对象，便于单独编辑各部分。 |
标注与注释命令
标注命令用于添加尺寸、文字、符号等注释信息，确保图形的可读性和规范性。
| 中文含义 | 英文命令 | 功能说明 |
|---|---|---|
| 线性标注 | DIMLIN | 标注水平或垂直方向的线性尺寸，需指定第一条和第二条尺寸界线的原点。 |
| 对齐标注 | DIMALI | 标注倾斜对象的尺寸，尺寸线与对象平行，适合非水平/垂直线段的长度标注。 |
| 半径标注 | DIMRAD | 标注圆或圆弧的半径，显示半径符号“R”，可调整文字位置和箭头样式。 |
| 直径标注 | DIMDIA | 标注圆或圆弧的直径，显示直径符号“Φ”，常用于圆形特征的尺寸标注。 |
| 角度标注 | DIMANG | 标注两条直线、圆弧或三点之间的角度，显示度数符号“°”，支持象限内标注。 |
| 基线标注 | DIMBASE | 从同一基线开始创建多个标注，常用于尺寸链标注，需先创建一个线性标注。 |
| 连续标注 | DIMCONT | 创建首尾相连的连续标注，相邻尺寸共享前一条尺寸的第二条尺寸界线，提高效率。 |
| 公差标注 | TOLERANCE | 添加形位公差（如平行度、垂直度），需选择公差符号和输入公差值，符合机械制图标准。 |
| 快引线标注 | QLEADER | 创建带箭头的引线，可附加文字或块注释，用于标注倒角、材料说明等局部细节。 |
| 编辑标注文字 | DIMTEDIT | 修改已标注文字的位置和角度，可将文字移到尺寸线内部、外部或上方，灵活调整布局。 |
辅助工具与显示命令
辅助工具命令用于优化绘图环境、控制视图显示及管理对象属性，提升绘图精度和效率。
（图片来源网络，侵删）
| 中文含义 | 英文命令 | 功能说明 |
|---|---|---|
| 对象捕捉 | OSNAP | 开启后自动捕捉对象的关键点（端点、中点、圆心等），通过“草图设置”可自定义捕捉类型。 |
| 极轴追踪 | POLAR | 按设定角度增量显示追踪线，辅助绘制倾斜线，与对象捕捉配合使用提高精度。 |
| 动态输入 | DYN | 在光标附近显示命令提示和输入框，减少视线往返，适合新手快速输入参数。 |
| 缩放 | ZOOM | 调整视图显示比例，支持实时缩放（ZOOM+实时）、窗口缩放、范围缩放等模式。 |
| 平移 | PAN | 移动视图显示区域，不改变图形比例，常用于查看图纸局部细节（快捷键“P”）。 |
| 图层特性管理器 | LAYER | 创建和管理图层，控制图层颜色、线型、线宽及可见性，实现图形分类管理。 |
| 特性匹配 | MATCHPROP | 将源对象的属性（如颜色、线型、图层）复制到目标对象，快速统一对象样式。 |
| 查询 | ID | 查询指定点的坐标位置，DIST查询两点距离，AREA查询封闭区域面积，辅助测量。 |
| 块定义 | BLOCK | 将选中的对象创建为块（图块），可重复插入，修改块后所有实例同步更新，提高绘图效率。 |
| 插入块 | INSERT | 将已定义的块插入到当前图形中，可设置插入点、缩放比例和旋转角度。 |
相关问答FAQs

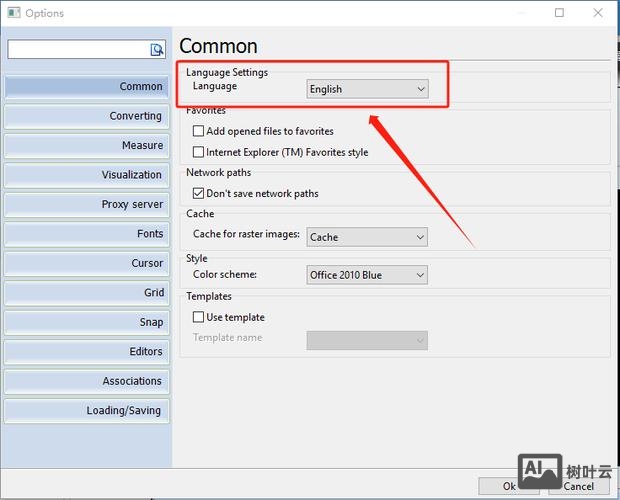

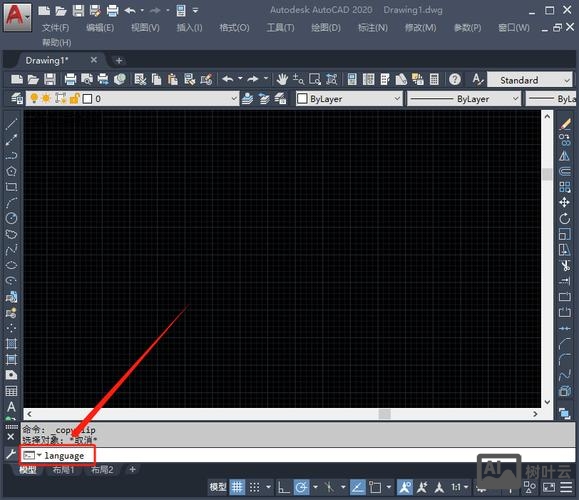

Q1：CAD中如何快速切换中英文命令？
A：CAD命令的语言切换取决于软件安装时的语言版本，但可通过以下方法实现命令中英文对照输入：
- 命令别名输入：无论中文版还是英文版，均支持命令别名（如“L”代表LINE，“C”代表CIRCLE），输入别名后按空格键即可执行，无需区分语言。
- 自定义快捷键：通过“工具-自定义-编辑程序参数（acad.pgp）”文件，可自定义命令的中英文映射，例如将“直线”的中文命令“XIAN”关联到“LINE”，实现输入“XIAN”执行直线命令。
- 使用脚本或LISP程序：通过编写简单的LISP程序，可创建中英文命令的转换工具，输入中文命令时自动调用对应的英文命令功能。
Q2：为什么输入CAD命令后无反应或提示“未知命令”？
A：出现此问题通常由以下原因导致，可逐一排查：
- 命令拼写错误：检查命令是否拼写正确（如“TRIM”误写为“TIM”），或使用了命令别名（如“TR”代表修剪，确保别名输入无误）。
- 未启用命令行：命令行是输入命令的主要窗口，若被隐藏，可通过快捷键“Ctrl+9”调出；或点击“视图-显示-命令行”开启。
- 被其他命令占用：CAD为单线程操作，若当前有未完成的命令（如“TRIM”需选择剪切边后才能继续），需按“Esc”键取消当前命令，再重新输入新命令。
- 自定义文件冲突：若修改过acad.pgp或菜单文件，可能导致命令映射异常，可尝试重置默认配置文件（备份后删除自定义文件，CAD会自动恢复默认）。
通过掌握上述命令的中英文对照及使用技巧，并结合实际绘图场景灵活应用，可大幅提升CAD操作的熟练度和效率，无论是机械制图、建筑设计还是工程绘图,都能事半功倍。
