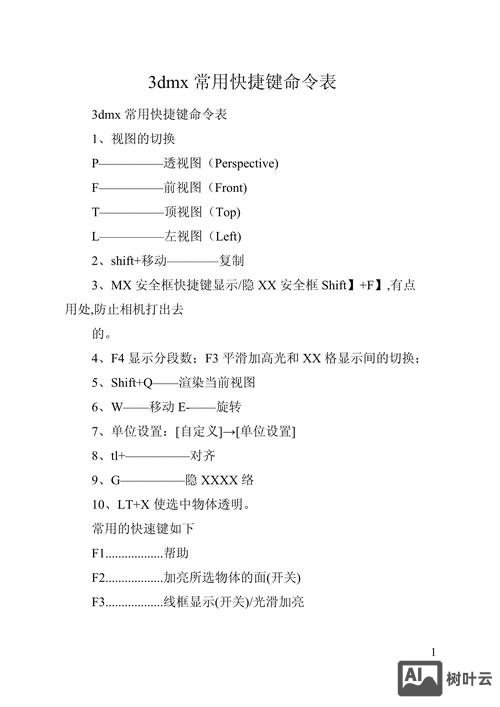

3dmax图形命令有哪些核心功能？

3dmax图形命令是三维建模软件中构建基础几何形体的核心工具,通过这些命令可以快速创建点、线、面、体等基本元素，为复杂模型搭建奠定基础，图形命令主要分为二维图形和三维图形两大类，其中二维图形是三维建模的重要基础，可通过挤出、车削、倒角等修改器生成三维对象，而三维图形则直接提供立体几何体，便于快速搭建场景框架。

二维图形命令详解

二维图形是3ds Max中构建复杂模型的基础，包括样条线、NURBS曲线等类型，样条线是最常用的二维图形，通过“创建”面板下的“图形”选项卡可以创建多种基本样条线，如线、矩形、圆、椭圆、弧、圆环、多边形、星形、文本、螺旋线、截面等，这些图形具有共同的参数属性，如渲染、插值、键盘输入等，渲染”选项决定二维图形在渲染时是否显示为三维对象，可通过启用“在渲染中启用”和“在视口中启用”并设置厚度参数，直接将二维图形转换为可渲染的三维实体；“插值”参数控制曲线的平滑度，通过“步数”设置可以调整曲线的精度，步数越高曲线越平滑，但也会增加模型复杂度。

以“线”工具为例，通过单击创建顶点，可绘制直线、曲线等，顶点类型包括角点、平滑、Bezier、Bezier角点四种，其中顶点和Bezier顶点支持调节手柄控制曲线曲率，矩形工具可创建矩形，参数包括长度、宽度、角半径，通过调整角半径可生成圆角矩形，圆工具通过半径参数控制大小，分段数影响圆形的平滑度，多边形工具可设置边数（3-100）、半径、圆形化等参数，星形工具则可调整点数、半径1、半径2、扭曲、圆角等参数，适合创建复杂星形图案，螺旋线工具通过半径1、半径2、高度、圈数、偏移等参数生成三维螺旋线，常用于弹簧、钻头等模型的路径。

三维图形命令详解

三维图形直接提供立体几何体,分为扩展基本体和复合对象两类，标准基本体包括长方体、球体、圆柱体、圆环、茶壶、圆锥体、几何球体、管状体、四棱锥、平面等，每个基本体都有独特的参数，长方体通过长度、宽度、高度、长度分段、宽度分段、高度分段等参数控制尺寸和结构，分段数越高模型越精细，但计算量也越大；球体可通过“分段”和“平滑”参数调整球体细节，启用“半球”参数可生成半球体；圆柱体包括半径、高度、高度分段、端面分段等参数，可配合“切片”功能生成局部圆柱体；圆环由半径1（截面半径）、半径2（路径半径）、扭曲、圆角等参数控制，适合创建轮胎、管道等模型；茶壶虽为经典模型，但实际建模中较少使用，更多作为测试参考。

扩展基本体是标准基本体的补充,包括异面体、环形结、切角长方体、切角圆柱体、油罐、胶囊、纺锤、L-Ext、球棱柱、C-Ext、环形波、棱柱、软管等，切角长方体和切角圆柱体通过圆角参数实现边角平滑，常用于家具、产品建模；软管工具可连接两个对象，通过启用“跟随对象”参数实现动态连接，适合创建管线、电缆等模型。

图形命令的高级应用

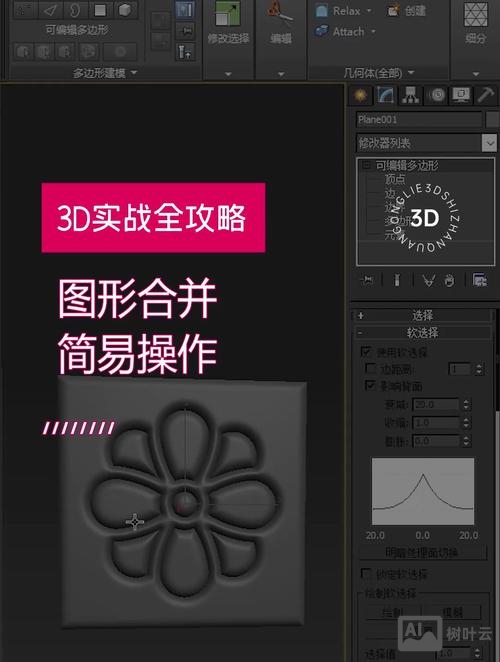

二维图形可通过修改器生成复杂三维模型,常用修改器包括“挤出”将二维图形沿Z轴拉伸为三维对象，参数包括数量、分段、输出面（网格、面片、NURBS）等；“车削”通过旋转二维图形生成三维对称模型，常用于创建花瓶、酒杯等，需调整“度数”（默认360度）、“焊接内核”等参数；“倒角”将二维图形挤出并添加轮廓，参数包括倒角值（级别1的高度、轮廓，级别2、3的高度、轮廓）等，适合创建文字、徽章等带立体效果的模型；“倒角剖面”通过两个二维图形生成倒角模型，外轮廓为路径，内轮廓为剖面。

三维图形可通过“布尔”运算进行组合，包括并集、交集、差集（差集A-B、差集B-A）三种方式，常用于创建孔洞、切割等复杂结构，但布尔运算可能导致模型破面，需配合“编辑多边形”修改器修复。“放样”命令可通过多个二维图形截面和路径生成复杂三维模型，参数包括路径步骤、蒙德类型、变形（缩放、扭曲、倾斜、拟合）等，适合创建管道、异形柱等模型。

图形命令的优化技巧

在使用图形命令时,需注意模型优化以提高渲染效率，对于二维图形，合理设置“插值”步数，避免不必要的分段；对于三维图形，根据需求调整分段数，如球体在远处观察时可降低分段数，布尔运算后，使用“编辑多边形”修改器的“焊接”功能合并顶点，消除破面；放样模型可通过“变形”曲线调整形状，避免顶点分布不均，启用“视口配置”中的“禁用视口中的淡入淡出”选项，可提高复杂模型的显示速度。

相关问答FAQs

Q1：如何将二维图形转换为可渲染的三维实体？
A1：选中二维图形，进入“修改”面板，在“渲染”卷展栏中勾选“在渲染中启用”和“在视口中启用”，设置“厚度”参数（如5mm），即可将二维图形转换为可渲染的三维实体，还可使用“挤出”修改器，设置“数量”参数生成三维模型，或直接启用“几何体”类型下的“启用视口/渲染”选项。

Q2：布尔运算后模型出现破面，如何修复？

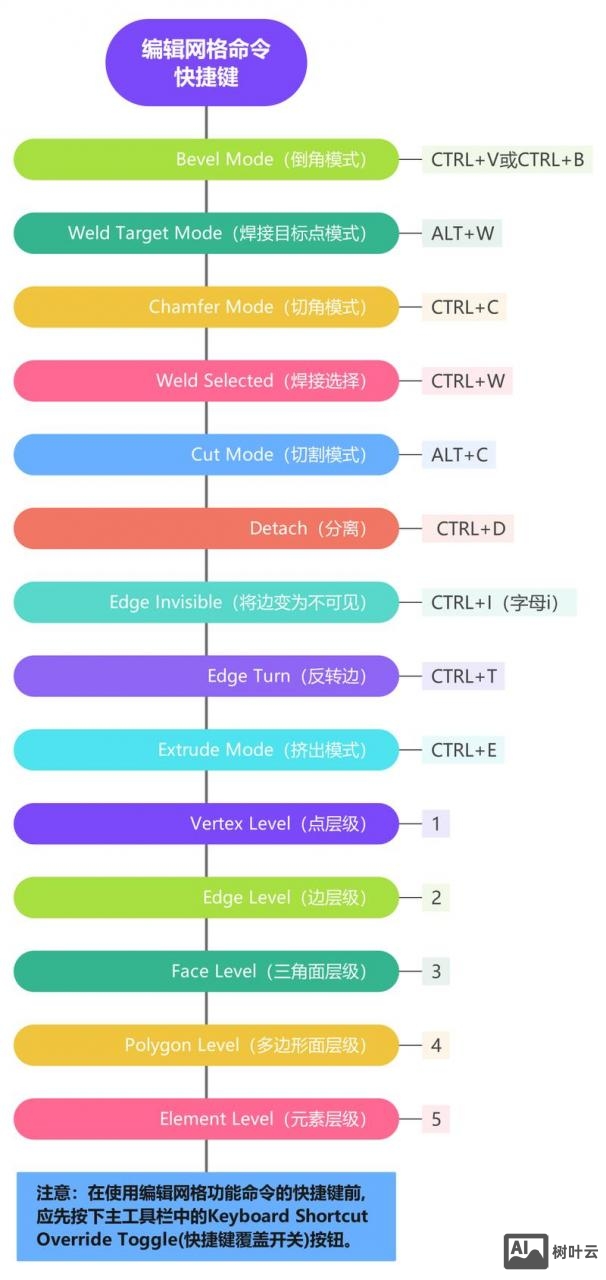

A2：布尔运算后模型破面是常见问题，可通过以下步骤修复：1. 选中模型，右键转换为“可编辑多边形”；2. 进入“元素”子对象层级，选择破面所在的元素；3. 使用“编辑几何体”卷展栏中的“焊接”功能，设置焊接阈值（如0.1mm），合并距离较近的顶点；4. 检查法线方向，使用“翻转”或统一法线确保表面朝向一致；5. 若仍有破面，可使用“桥接”工具或“补洞”功能手动修复，对于复杂模型，可结合“网格平滑”修改器优化表面，隐藏微小破面。
