在CAD软件中，复合线命令（通常指多线命令，MLINE）是一种用于绘制多条平行线段的工具，常用于建筑、机械和工程制图中，如墙体、管道、电路等需要统一宽度和对齐方式的场景，与传统的单线绘制相比，复合线命令能够通过定义样式、调整比例和对正方式，快速生成符合规范的复杂线型，大幅提升绘图效率，以下将从命令启动、参数设置、样式管理、编辑技巧及注意事项等方面,详细解析CAD复合线命令的使用方法。
复合线命令的启动与基本操作
在CAD中，启动复合线命令主要有三种方式：
- 命令行输入：直接输入“MLINE”或简化命令“ML”，按回车键确认。
- 功能区调用：在“常用”选项卡下的“绘图”面板中，找到“多线”按钮（图标通常为平行线段）。
- 菜单栏访问：依次点击“绘图”→“多线”。

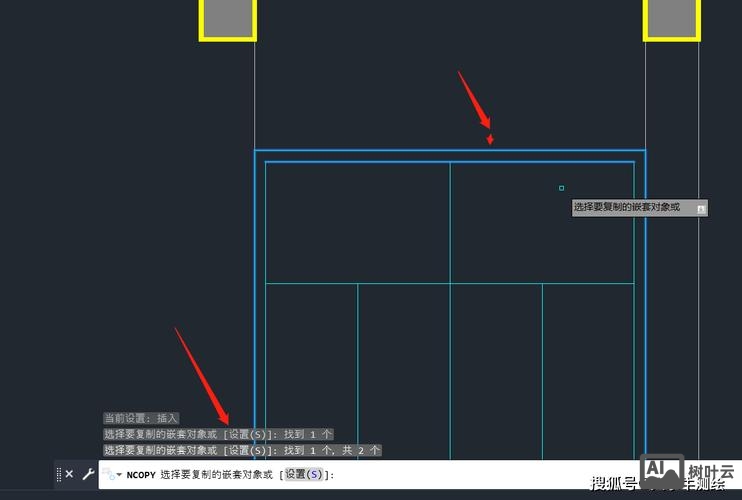

启动命令后，命令行会提示当前的多线样式、对正方式和比例，并要求用户指定起点。
当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]: 用户可直接在绘图区点击鼠标左键确定起点，然后移动鼠标并输入线段长度或点击下一点，完成多线绘制，绘制过程中，命令行会持续提示“指定下一点或 [闭合(C)/放弃(U)]:”，闭合”选项用于封闭多线图形，“放弃”则可撤销上一步操作。
复合线命令的核心参数设置
复合线的特性由三个关键参数控制：对正方式、比例和样式，这些参数直接影响最终图形的显示效果。
对正方式（Justification）
对正方式决定多线的基准位置，包括三种类型：
- 上（Top）：多线的最上侧线段为基准，鼠标点击位置位于多线的顶部。
- 无（Zero）：多线的中心线为基准，鼠标点击位置位于多线的正中间。
- 下（Bottom）：多线的最下侧线段为基准，鼠标点击位置位于多线的底部。
操作示例：在命令行输入“J”，选择对正方式，例如输入“Z”选择“无”，则后续绘制的多线将以中心线对齐。
比例（Scale）
比例用于控制多线的实际宽度，与样式中定义的线间距相乘得到最终宽度，若样式中两条平行线的间距为1，比例设置为20，则多线的实际宽度为20单位，需要注意的是，比例值可为正数或负数，负数表示将多线方向反转。
操作示例：输入“S”，设置比例值，如输入“10”，则多线宽度按样式的10倍显示。
样式（Style）
样式是多线的“模板”，定义了平行线的数量、颜色、线型及间距，CAD默认提供“STANDARD”样式（由两条平行线组成），用户可根据需求创建自定义样式。
操作示例：输入“ST”，选择样式，可直接输入已定义的样式名称，或在弹出的“多线样式”对话框中管理样式。
多线样式的创建与管理
默认的“STANDARD”样式仅适用于简单场景，如绘制墙体时可能需要包含轴线、墙线等多条平行线，此时需创建自定义样式。
创建新样式的步骤：
- 打开多线样式管理器：在命令行输入“MLSTYLE”，或通过“格式”→“多线样式”打开对话框。
- 新建样式：点击“新建”，输入样式名称（如“WALL”），并选择基础样式（默认为“STANDARD”），点击“继续”。
- 设置元素特性：在“新建多线样式”对话框中，可添加或删除线条元素：
- 添加元素：点击“添加”，在“元素”列表中新增一条线，设置其偏移量（相对于中心线的距离）、颜色和线型，绘制墙体时，可设置三条线，偏移量分别为-120（轴线）、0（中心线）、120（墙线）。
- 修改元素：选中“元素”列表中的线条，可调整偏移量、颜色或线型。
- 设置封口形式：在“封口”选项中，可勾选“直线”、“外弧”、“内弧”或“角度”，控制多线起点和端点的显示方式，勾选“直线”可使多线端点显示为垂直封闭线。
- 保存并应用：点击“确定”返回管理器，选中新建样式，点击“置为当前”，然后关闭对话框。
样式管理注意事项：
- 自定义样式需保存到CAD模板文件（.dwt）中，否则下次打开CAD时会丢失。
- 若需修改现有样式，直接在管理器中选中样式点击“修改”即可，但已使用该样式绘制的多线不会自动更新，需通过“编辑多线”命令修改。
复合线的编辑与修改
绘制完成的复合线可通过专用命令进行编辑，主要包括多线编辑（MLEDIT）和多线炸开（EXPLODE）两种方式。
多线编辑（MLEDIT）
多线编辑命令提供了12种工具，用于处理多线的交叉、T形连接、剪切等问题，调用方式：命令行输入“MLEDIT”，或通过“修改”→“对象”→“多线”。
常用编辑工具及功能：
| 工具名称 | 功能描述 | 适用场景 |
|——————|——————————|——————————|
| 十字闭合 | 两条多线交叉时，断开第一条线 | 建筑墙体十字交叉连接 |
| 十字打开 | 交叉时，断开两条线的部分线段 | 需保留交叉口通透的场景 |
| T形闭合 | T形连接时，断开多线的主线 | 墙体T形相交（如主墙与副墙） |
| T形打开 | T形连接时，断开两条线的部分线段 | 需调整T形连接处的线段显示 |
| 角点结合 | 修剪两条多线的相交部分 | 多线直角连接 |
操作示例：修改墙体T形连接时，输入“MLEDIT”，选择“T形闭合”，依次点击两条多线，即可完成连接。
多线炸开（EXPLODE）
若需将复合线转换为单一实体（如修改单条线段的长度或颜色），可使用“炸开”命令，执行“EXPLODE”后，多线会分解为独立的直线段，失去复合线的整体特性，需谨慎使用。
注意事项：

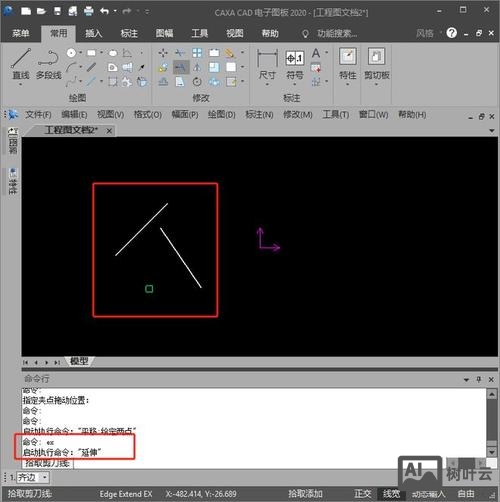

- 炸开后的多线无法通过“MLEDIT”编辑，仅支持普通直线编辑命令（如TRIM、EXTEND）。
- 若需保留复合线特性，建议优先使用“MLEDIT”编辑,而非炸开。
复合线命令的高级应用技巧
- 绘制弧形多线：在绘制多线时，输入“A”切换到圆弧模式，可通过指定圆弧的端点、圆心或半径绘制弧形复合线，适用于道路、管道等 curved 设计场景。
- 动态调整比例：绘制过程中可实时修改比例，例如输入“S”后输入新比例值，后续绘制的多线将按新比例显示，但已完成的线段不变。
- 图层管理：建议将不同类型的多线（如墙体、轴线）分配至不同图层，便于统一控制颜色、线型和显示状态。
常见问题与注意事项
- 多线显示异常：若绘制时多线未按预期显示，检查是否设置了错误的比例或对正方式，或确认样式中的偏移量是否合理。
- 无法编辑多线：若“MLEDIT”命令无法使用，可能是选中的对象已炸开，或图形块中的多线需先“分解”才能编辑。
- 样式丢失：自定义多线样式未保存到模板文件时，会导致下次打开CAD时样式失效，需通过“MLSTYLE”重新加载或保存。
相关问答FAQs
问题1：如何修改已绘制的复合线的样式？
解答：若需修改已绘制复合线的样式，需分两步操作：
- 编辑多线样式：通过“MLSTYLE”命令修改或新建样式，确保样式参数符合需求。
- 重新生成多线：使用“MLINE”命令中的“样式（ST）”选项，选择新样式，然后输入“REGEN”命令刷新视图，但此方法仅对后续绘制的多线生效，若需修改已存在的多线，需先炸开（EXPLODE）为普通直线，再手动调整，或通过“特性（PROPERTIES）”面板修改单个多线的样式（部分CAD版本支持）。
问题2：复合线命令与“多段线（PLINE）”的区别是什么？
解答：复合线（MLINE）和多段线（PLINE）均可绘制连续线段，但核心区别在于：
- 复合线：专为多条平行线设计，支持统一设置样式、比例和对正，适用于墙体、管道等需要固定宽度的场景，但编辑灵活性较低。
- 多段线：可绘制直线、圆弧、曲线等组合图形，每段线段可独立设置宽度、颜色等属性，支持倒角、圆角等编辑，适用于复杂轮廓（如机械零件、建筑轮廓），但需手动调整每段线段的宽度。
选择时，若需快速绘制平行线组（如墙体），优先使用复合线；若需绘制可变宽度的复杂线段,则选择多段线。
