CAD修改块命令，如何快速编辑更新块属性？

在CAD设计中，块（Block）是提高绘图效率的重要工具，它将多个对象组合成一个单一对象，便于重复使用和管理，在实际操作中，常常需要修改已定义的块，以满足设计变更或优化的需求，CAD修改块命令的核心在于如何高效、准确地更新块定义，并控制更新后的影响范围，以下将详细介绍修改块的方法、命令使用及注意事项。

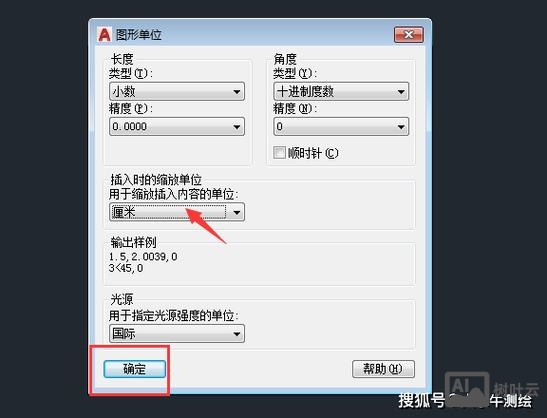

修改块的基本方法

修改块主要分为两种情况：一种是修改块内部的对象（即编辑块定义），另一种是修改块的属性（如果块包含属性），无论哪种情况，都需要通过特定的命令进入编辑模式，完成修改后保存更新,从而影响所有引用该块的图形。

编辑块定义（BLOCK命令）

最常用的修改块内部对象的方法是使用BLOCK命令（或通过“块编辑器”进入）,具体操作步骤如下：

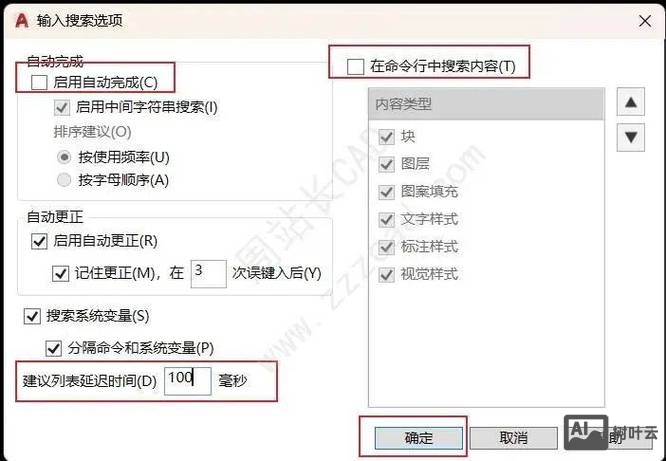

• 步骤1：在命令行输入BLOCK并按回车，或通过“插入”选项卡中的“块定义”面板选择“块编辑器”。
• 步骤2：在弹出的“编辑块定义”对话框中，选择需要修改的块名称，点击“确定”进入块编辑环境。
• 步骤3：在块编辑器中，可以像普通绘图一样修改块内的对象，如添加、删除或修改几何图形、调整图层、线型等。
• 步骤4：修改完成后，点击块编辑器工具栏中的“保存块定义”按钮，然后关闭块编辑器,所有引用该块的图形将自动更新为修改后的结果。

使用块属性编辑器（BATTMAN命令）

如果块包含属性（即可编辑的文字信息），则需要通过BATTMAN命令（块属性管理器）进行修改,操作步骤如下：

• 步骤1：输入BATTMAN并回车，打开“块属性管理器”对话框。
• 步骤2：选择需要修改属性的块，在属性列表中找到目标属性（如“标记”“提示”“默认值”等）。
• 步骤3：点击“编辑”按钮，修改属性的文字样式、高度、旋转角度等参数,或直接修改默认值。
• 步骤4：点击“应用”或“确定”保存修改,所有引用该块的属性将同步更新。

使用REFEDIT命令（在位参照编辑）

对于某些复杂块，可能需要在当前图形中直接编辑块对象，而不进入块编辑器，此时可使用REFEDIT命令：

• 步骤1：输入REFEDIT并回车,选择需要编辑的块。
• 步骤2：在“参照编辑”对话框中选择要编辑的块，点击“确定”。
• 步骤3：系统会自动进入参照编辑模式，此时可以修改块内的对象,但其他外部参照或块不受影响。
• 步骤4：编辑完成后，点击“保存参照编辑”按钮,更新块定义。

修改块时的注意事项

1. 备份原图形：修改块前建议保存或备份当前图形,避免误操作导致数据丢失。
2. 控制更新范围：如果只需要修改单个块实例而不影响其他引用，可以使用“分解”命令将块炸开，然后直接修改对象，但需注意，分解后的块不再与块定义关联,后续无法通过修改块定义统一更新。

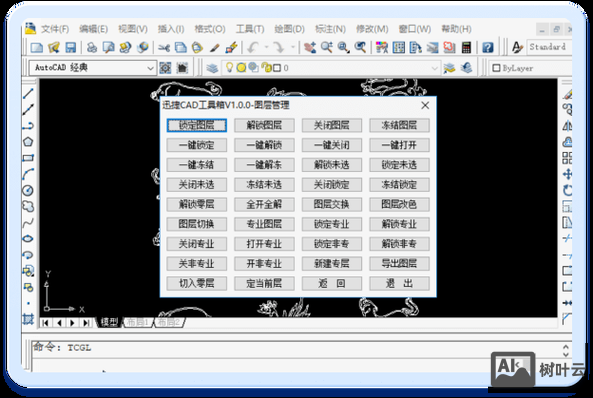

3. 图层管理：块内的对象通常继承插入时的图层特性，修改块定义时，需注意对象图层是否与当前图形一致,避免出现显示异常。
4. 属性同步问题：修改块属性时，若属性设置“固定”或“验证”，可能无法直接修改,需先调整属性模式。

块修改命令对比

为更直观地理解不同命令的适用场景,以下通过表格对比：

常见问题及解决思路

1. 问题：修改块定义后，部分图形未更新。
   解决：检查是否使用了“重生成”（REGEN）命令，或确认块实例未被冻结/锁定，若块参照是通过外部参照插入的,需确保源文件已保存并重新加载。

2. 问题：块属性修改后不显示变化。
   解决：检查属性是否被“隐藏”（通过ATTDISP命令控制显示状态），或属性样式是否被覆盖，确认块定义中属性的“锁定位置”选项是否启用。

相关问答FAQs

Q1：如何快速修改多个不同名称的块？
A：若需批量修改多个块，可使用BLOCKREPLACE命令（部分CAD版本支持），或通过“块属性管理器”选择多个块进行统一属性调整，结合SELECT命令和快速选择（QSELECT）功能,可筛选特定条件的块实例进行修改。

Q2：修改块定义后，如何恢复到之前的版本？
A：CAD本身不提供块定义的历史记录功能，但可通过以下方法尝试恢复：① 若修改前保存了图形，使用“另存为”备份文件并重新插入旧块；② 若块源文件（.dwg）独立存在，重新插入原块覆盖当前定义；③ 通过“块编辑器”中的“放弃”操作（需在未保存前执行）。
