CAD制作块命令如何高效使用？

在CAD软件中,块（Block）命令是一项核心功能，它允许用户将多个对象组合成一个单一的对象，以便重复使用和管理，通过块命令，用户可以显著提高绘图效率，减少重复劳动，并保持图形的一致性，下面将详细介绍CAD制作块的具体步骤、优势及注意事项。

制作块的基本步骤

1. 绘制块定义对象
   需要绘制或选择作为块基础的图形对象，这些对象可以是线条、圆、多边形等基本元素，也可以是复杂的组合图形，若要制作一个“门”的块，需先绘制门的基本轮廓，包括门扇、门框等细节。

2. 输入块命令（BLOCK）
   在CAD命令行中输入BLOCK（或简写B），按回车键后，系统会弹出“块定义”对话框，用户需在此对话框中设置块的名称、基点、对象等参数。

   • 名称：为块指定唯一名称，便于后续调用。
   • 基点：指定块的插入基准点，通常选择块的特征点（如门的铰链位置），基点将作为插入块时的对齐参考点。
   • 对象：选择要包含在块中的图形对象，并设置“保留”“转换为块”或“删除”选项，建议选择“转换为块”，以便在定义后直接预览块效果。

3. 设置块属性（可选）
   若块需要包含可编辑的文本信息（如零件编号、材料等），可使用ATTDEF命令定义属性，属性包括标记、提示、值等信息，插入块时可动态修改，为“门”块添加“编号”属性，插入时输入“M1”“M2”等。

4. 保存块

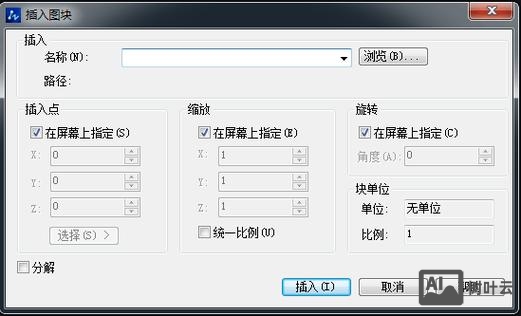

   完成设置后，点击“确定”按钮，块即被定义并保存到当前图形文件中，用户可通过INSERT命令（或简写I）调用块，或在设计中心中访问。


   （图片来源网络，侵删）

块的优势

• 提高效率：重复使用块可避免重复绘制相同图形，节省大量时间。
• 节省存储空间：块作为单一对象存储，相比多个独立对象可显著减少文件大小。
• 统一标准：通过块可确保图形中相同元素的一致性，如尺寸、样式等。
• 动态编辑：修改块定义后，所有插入的块实例可通过REFEDIT命令批量更新。

注意事项

1. 基点选择：基点应选择便于插入对齐的位置，避免后续调整麻烦。
2. 图层管理：块中的对象继承当前图层的特性，建议在0层或专用图层中定义块。
3. 嵌套块：块内可包含其他块（嵌套块），但层级过深可能导致编辑困难。
4. 外部块（WBLOCK）：若需在不同文件中使用块，可通过WBLOCK命令将块保存为独立文件（.dwg格式）。

块与其他命令的配合

• 设计中心：通过ADCENTER命令可浏览和管理其他文件中的块。
• 动态块：使用BEDIT命令创建动态块，可添加参数（如拉伸、旋转）使块具有交互性。
• 分解块：若需编辑块内部对象，可使用EXPLODE命令分解块，但分解后无法批量更新。

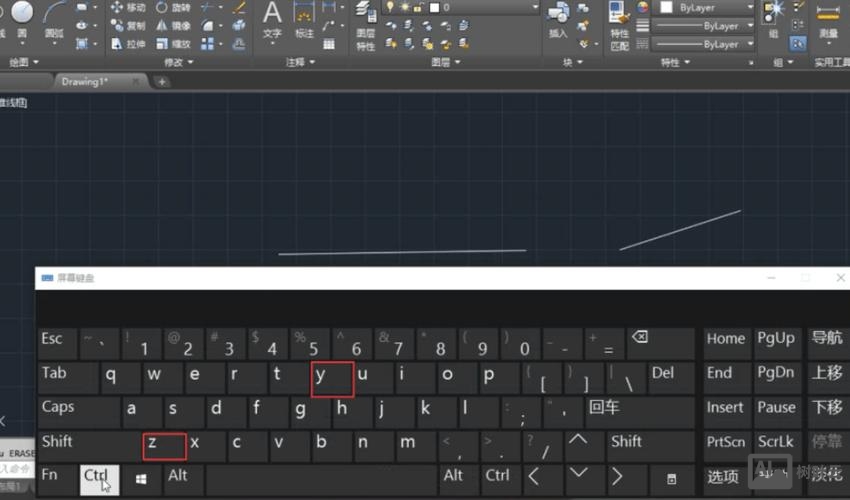

相关操作示例

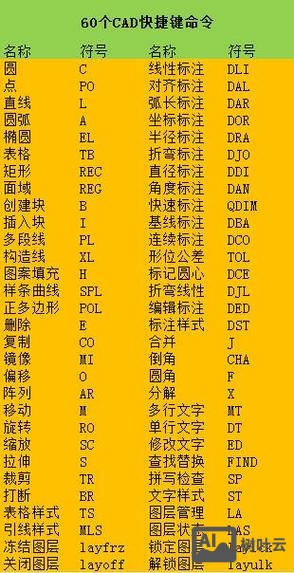

以下为常用块操作命令的快捷键及功能说明：

相关问答FAQs

Q1: 如何修改已插入的块？
A1: 修改块定义有两种方式：

1. 编辑块定义：双击块实例，或在命令行输入BEDIT，选择块后进入块编辑器，修改图形后保存，所有插入的块将自动更新。
2. 分解块后修改：使用EXPLODE命令分解块，修改后需重新定义块（BLOCK命令），并选择“删除”旧块选项，再手动替换所有实例。

Q2: 块和组（GROUP）有什么区别？
A2: 块和组的主要区别在于：

• 块：作为单一对象存储，可重复使用，支持属性和动态功能，修改定义后可批量更新。
• 组：仅临时组合对象，不减少文件大小，无法跨文件调用，且修改组内对象不影响其他组。
  块适合标准化图形（如螺栓、门窗），而组适合临时组合操作（如移动多个对象）。
