CAD比例重置命令怎么用？

在CAD软件操作中，比例问题是绘图过程中的核心要素之一，直接关系到图纸的准确性和规范性，当因误操作或编辑需求导致图形比例异常时，掌握比例重置命令及相关方法至关重要，本文将系统介绍CAD比例重置的多种途径、操作步骤及注意事项,帮助用户高效解决比例失调问题。

（图片来源网络，侵删）

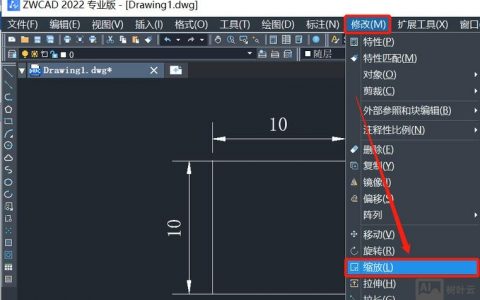

比例重置的核心在于调整图形的显示比例或实际尺寸比例，具体方法需根据问题场景选择，对于整体图形比例调整，可通过“比例缩放”（SCALE）命令实现，操作时，先选中需调整的图形对象，输入SCALE命令或点击修改工具栏中的比例缩放图标，指定基点（通常选择图形的角点或中心点），然后输入比例因子，若需将图形放大2倍，则输入“2”；缩小至原尺寸的1/2，则输入“0.5”，需要注意的是，基点选择会影响缩放后图形的位置，建议选择与图形位置关联性强的点,避免图形偏移。

当涉及带有特定比例的标注或块参照时，需结合“特性”（PROPERTIES）面板进行精细调整，若发现标注尺寸与实际图形不符，可选中标注对象，按Ctrl+1打开特性面板，在“主单位”选项卡中修改“测量比例因子”或“标注比例”，对于块参照，可在特性面板中调整“X比例”“Y比例”“Z比例”参数，或通过“块编辑器”（BLOCKEDIT）进入动态块定义，修改“可见性参数”或“缩放动作”的比例关联规则。

对于布局空间与模型空间的比例协调，需通过“视口”（VIEWPORT）功能实现，在布局空间中，双击进入视口模型环境，使用“ZOOM”命令的“比例（S）”选项，输入比例因子（如“1/10”表示1:10比例），然后返回布局空间，选中视口边框，在特性面板中调整“标准比例”或“自定义比例”，若需批量调整多个视口比例，可使用“特性匹配”（MATCHPROP）命令,将比例正确的视口特性应用到其他视口。

以下是不同比例重置场景的适用命令及操作要点对比：

（图片来源网络，侵删）

场景类型	适用命令	关键操作步骤	注意事项
整体图形缩放	SCALE	选择对象→指定基点→输入比例因子	基点选择影响位置，非等比缩放时需分别调整X/Y/Z轴
标注/块比例修正	PROPERTIES	选中对象→打开特性面板→修改比例参数	修改标注比例后需手动更新标注（UPDATE命令）
布局视口比例调整	ZOOM+VIEWPORT特性	进入视口→ZOOM→比例→返回布局→调整视口特性	自定义比例需确保视口边界能容纳图形，避免显示不全
动态块比例控制	BLOCKEDIT	进入块编辑器→添加缩放动作→关联参数	保存块定义后，插入块时可通过动态夹点调整比例

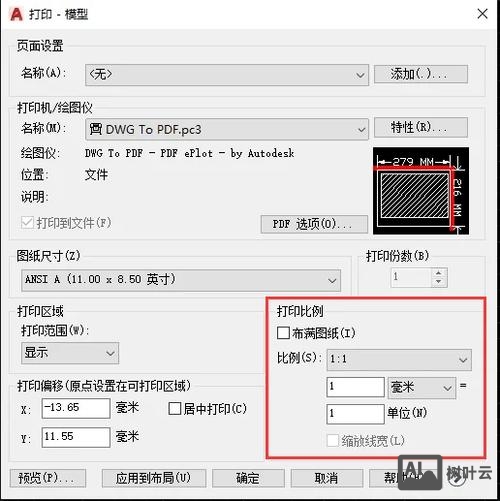

在实际操作中，比例重置常伴随以下问题：图形缩放后尺寸标注异常，通常是由于标注样式中的“全局比例”设置错误，需在“标注样式管理器”中调整该参数；打印输出比例不符，需检查页面设置中的“打印比例”选项，确保与布局视口比例一致；图纸空间与模型空间比例混淆，需明确模型空间按1:1绘图,布局空间通过视口控制显示比例。

对于复杂图形，建议提前保存备份，避免比例调整后无法恢复，若需频繁调整特定对象比例，可创建带有预设比例的动态块，或通过“自定义”（CUSTOMIZE）功能设置快捷命令，提升操作效率，比例重置的本质是协调图形尺寸、显示比例与输出标准的统一性，用户需结合绘图需求灵活选择方法,确保图纸的准确性与专业性。

相关问答FAQs：

问：使用SCALE命令缩放图形后，为什么标注尺寸没有同步变化？
答：标注尺寸未同步变化通常是因为标注样式中的“测量比例因子”或“全局比例”设置不正确，解决方法：选中标注对象，打开特性面板，检查“主单位”选项卡中的“测量比例因子”，确保其为“1”；或在“标注样式管理器”中修改当前标注样式的“全局比例”，使其与图形缩放比例一致，最后使用“标注更新”（UPDATE）命令刷新标注。
（图片来源网络，侵删）
问：如何在布局空间中快速将多个视口比例统一设置为1:50？
答：可通过以下步骤操作：①在布局空间中选中一个比例正确的视口，双击进入视口模型环境；②输入“ZOOM”命令，选择“比例（S）”，输入“1/50”后按回车；③返回布局空间，选中该视口，按Ctrl+C复制；④按Ctrl+V粘贴，右键选择“粘贴为块”；⑤选中新生成的视口块，在特性面板中修改“标准比例”为“1:50”；⑥使用“特性匹配”（MATCHPROP）命令，将此视口的比例特性应用到其他需调整的视口,即可批量统一比例。
