CAD等比缩放命令怎么用？比例如何精确控制？

在CAD绘图过程中,等比缩放是一项非常基础且重要的操作，它能够保持图形的原始比例不变，仅改变图形的整体大小，适用于调整图形尺寸、适配打印比例或统一不同来源图形的尺度等场景，掌握等比缩放命令的使用方法，能显著提升绘图效率和精度。

CAD中的等比缩放命令主要通过“SCALE”命令实现，其核心特点是保持图形的长宽比例一致，即X、Y、Z三个轴向上的缩放比例相同，执行该命令时，用户需先选择要缩放的图形对象，然后指定缩放的基点（即图形缩放时的固定参考点，基点位置不同，缩放后图形的位置也会发生变化），最后输入缩放比例因子或通过参照方式确定缩放比例，比例因子大于1时图形放大，介于0和1之间时图形缩小。

等比缩放的操作步骤详解

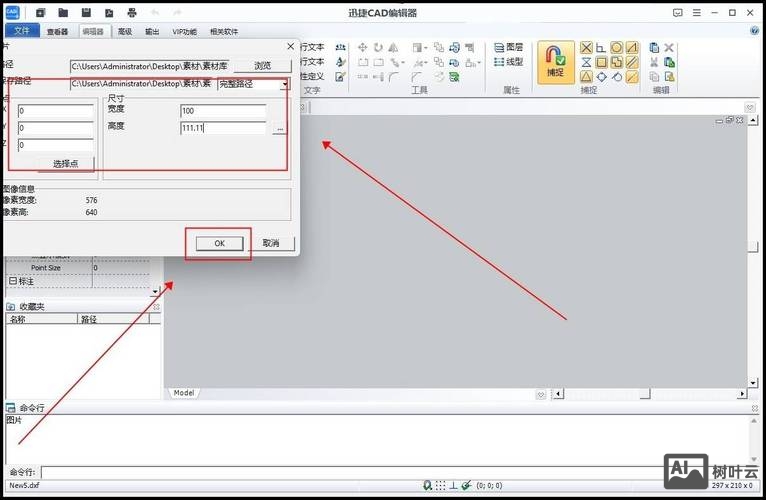

1. 启动命令：在CAD中输入“SCALE”或快捷键“SC”，按回车键确认；或通过“修改”工具栏中的“缩放”按钮启动。
2. 选择对象：根据提示选择需要缩放的图形，可使用窗口选择、交叉选择或点选方式，完成后按回车键结束选择。
3. 指定基点：在绘图区中点击一点作为缩放的基点，基点通常是图形的特征点（如端点、圆心、交点等），以避免缩放后图形位置偏移。

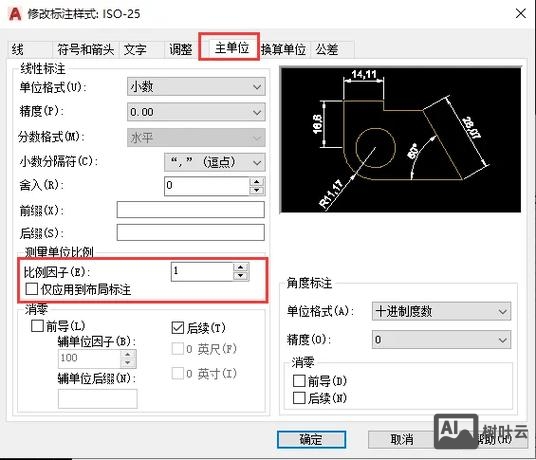

4. 输入比例因子：
   • 直接输入比例值：如输入“2”表示将图形放大2倍，输入“0.5”表示缩小为原来的一半。
   • 使用参照（Reference）缩放：若需根据参照对象调整比例，可输入“R”选择参照模式，然后指定参照长度（如原图中某条边的长度）和新长度（如目标边长度），CAD会自动计算比例因子进行缩放，这种方法适用于无需手动计算比例的场景，尤其适合调整非标准尺寸的图形。

等比缩放与参照缩放的对比

等比缩放的注意事项

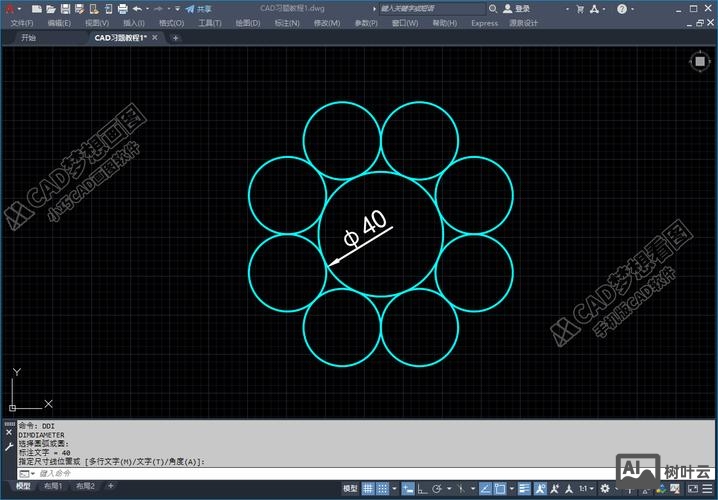

• 基点选择的重要性：基点位置直接影响缩放后图形的位置，以圆心为基点缩放圆时，圆心位置不变；若以圆上一点为基点，缩放后圆心将偏离原位置，建议根据后续绘图需求合理选择基点。
• 图层与属性影响：缩放操作不会改变图形所属图层及颜色、线型等属性，但若图形包含块（Block），缩放时块的整体比例会改变，而块内对象的相对比例保持不变。
• 三维图形的等比缩放：在三维空间中，等比缩放会同时沿X、Y、Z轴等比例调整图形大小，适用于保持三维实体原始形态的缩放需求。

等比缩放的常见应用案例

1. 图纸比例调整：当需要将1:100的图纸调整为1:50时，可将所有图形以基点为中心，使用比例因子“2”进行放大，确保图形尺寸符合新比例要求。
2. 配件尺寸标准化：在机械设计中，若导入的外部配件尺寸与当前图纸不符（如实际应为50mm，显示为40mm），可通过参照缩放，以40mm为参照长度，新长度输入50mm，快速修正尺寸。
3. 图形布局优化：在布局空间中，为使多个图形视图比例一致，可使用等比缩放调整各视图大小，确保图纸布局协调。

相关问答FAQs

Q1：等比缩放时，如何避免图形位置发生偏移？
A1：避免图形位置偏移的关键在于正确选择基点，基点应选择在图形的特征点上，且该点在缩放后需要保持位置不变，缩放一个矩形时，可选择矩形的左下角角点或中心点作为基点，这样缩放后矩形相对于基点的位置不会改变，如果基点选择不当（如选择图形外的一点），缩放后图形会向基点方向或远离基点方向移动，导致位置偏移。

Q2：CAD中等比缩放和不等比缩放（拉伸）有什么区别？
A2：等比缩放（SCALE）和不等比缩放（STRETCH）的主要区别在于缩放比例的一致性，等比缩放会保持图形X、Y、Z轴向上的比例不变，整体放大或缩小，适用于保持图形原始形状的场景（如调整logo大小）；而不等比缩放（通过“STRETCH”命令实现）允许沿单一方向或不同方向拉伸图形，会改变图形的长宽比例，例如将一个正方形拉伸为矩形，或调整图形中某一部分的长度而不影响其他部分。
