CAD全部显示命令是哪个？

在CAD软件中,”全部显示”命令是用户频繁使用的基础功能之一，其主要作用是将当前视口中的所有图形对象最大化显示，确保用户能够完整查看整个绘图范围内的内容，无论是处理复杂的大型图纸还是需要快速调整视图范围时，掌握全部显示命令及其相关操作都能显著提升绘图效率，以下将从命令调用方式、实际应用场景、扩展功能及注意事项等方面进行详细说明。

全部显示命令的调用方式

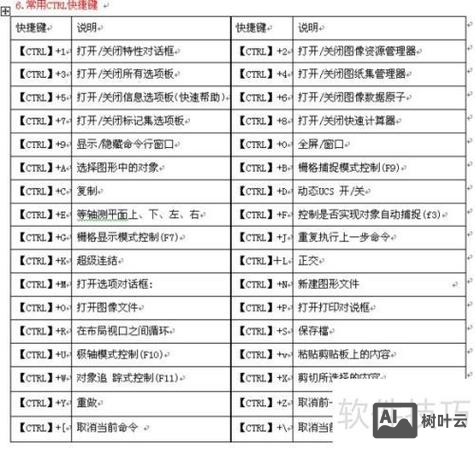

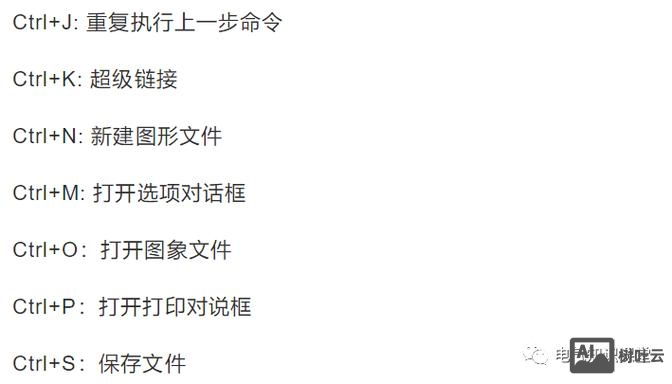

CAD软件中实现全部显示功能的核心命令是”ZOOM”（缩放）命令中的”ALL”选项，用户可通过多种方式调用该命令：

1. 命令行输入：直接在命令行输入”ZOOM”或简化命令”Z”，按空格键确认后，在提示选项中选择”ALL”，或直接输入”ALL”后按空格键。
2. 功能区按钮：在”视图”选项卡的”导航”面板中，点击”全部显示”图标（通常显示为一个矩形框包含四个小箭头）。
3. 工具栏：在经典工作界面中，可通过”标准”工具栏的缩放下拉菜单选择”全部显示”选项。
4. 快捷操作：部分CAD版本支持双击鼠标滚轮快速执行全部显示命令，这是最便捷的操作方式之一。

值得注意的是,不同版本的CAD（如AutoCAD、中望CAD等）在界面布局上可能存在差异，但核心逻辑一致，AutoCAD 2020及更高版本在”视图”选项卡中直接提供了”全部显示”按钮，而早期版本可能需要通过缩放命令的子选项实现。

全部显示命令的工作原理

全部显示命令的本质是通过重新计算当前图形的空间范围,将所有可见图层上的对象（包括冻结图层外的对象）纳入显示区域，并自动调整视图比例以填满整个视口，其执行过程包括以下步骤：

1. 范围计算：系统遍历图形数据库，确定所有对象的边界框（Bounding Box），包括模型空间和图纸空间中的对象。
2. 视图适配：根据计算出的边界框尺寸，调整视图的中心点和缩放比例，确保所有对象完整显示在视口中。
3. 刷新显示：重生成图形，确保显示效果与数据一致（若图形复杂，可能需要短暂等待）。

需特别注意的是,全部显示命令仅影响当前活动视口，在布局空间中，若存在多个视口，需先激活目标视口再执行命令，若图形中包含外部参照（Xref），默认情况下仅显示已加载的外部参照范围，需通过选项设置调整。

与全部显示相关的扩展功能

除了基础的”ZOOM-ALL”命令，CAD还提供了一系列扩展功能，帮助用户更灵活地控制视图显示：

1. 范围显示（ZOOM-EXTENTS）：与全部显示类似，但仅显示包含对象的区域，若图形范围较小，会自动放大以填满视口。
2. 窗口缩放（ZOOM-WINDOW）：通过指定矩形窗口区域放大显示局部内容，搭配全部显示可快速切换全局与局部视图。
3. 动态缩放（ZOOM-DYNAMIC）：通过动态视图框调整显示范围，适合复杂图形的快速导航。
4. 对象缩放（ZOOM-OBJECT）：选择特定对象后，自动调整视图以最大化显示该对象。

以下表格对比了不同缩放命令的适用场景：

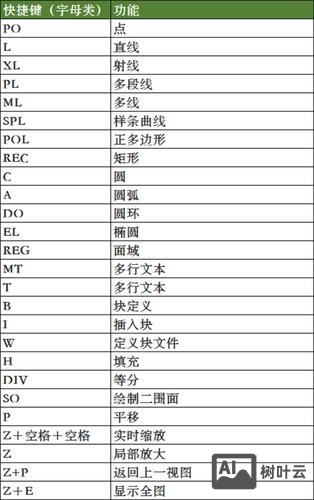

实际应用场景与操作技巧

1. 大型图纸的快速浏览：当打开包含大量复杂对象的图纸时，首次执行全部显示可快速了解整体布局，若某些区域被隐藏，可结合”图层管理器”临时显示相关图层后再执行命令。
2. 布局空间的多视口调整：在布局空间中，若需让所有视口同步显示全部内容，可先切换到模型空间执行全部显示，再返回布局空间检查各视口范围。
3. 与打印预览的配合：打印前通过全部显示确认图形是否完整包含在打印区域内，避免因比例问题导致内容缺失。
4. 错误排查：当图形显示异常（如对象消失）时，执行全部显示可判断是否因视图范围过小导致对象未显示。

操作技巧提示：

• 在命令行输入”REGEN”（重生成）后再执行全部显示，可解决因图形复杂导致的显示卡顿问题。
• 若希望保留当前视图的缩放比例但平移至其他区域,可使用”ZOOM-CENTER”命令结合全部显示后的视图中心点进行操作。

注意事项与常见问题

1. 图层状态的影响：被冻结的图层中的对象不会参与全部显示的范围计算，需确保需要查看的图层均处于解冻状态。
2. 外部参照的处理：默认情况下，全部显示不包含未加载的外部参照，需通过”XREF”命令加载参照或修改系统变量”VISRETAIN”来调整。
3. 性能优化：对于超大型图纸，频繁执行全部显示可能导致卡顿，建议使用”QTEXT”（快速文字）模式或关闭不必要的图层以提高性能。

相关问答FAQs

Q1: 全部显示命令与范围显示（ZOOM-EXTENTS）有何区别？
A1: 两者的主要区别在于显示范围的计算逻辑，全部显示（ZOOM-ALL）会包含图形的整个绘图界限（即使超出对象实际范围），而范围显示（ZOOM-EXTENTS）仅根据所有对象的实际边界框调整视图，自动排除空白区域，若图形仅占据绘图区域的左下角，全部显示会保留整个绘图界限，而范围显示会自动放大以填满对象区域。

Q2: 为什么执行全部显示后，部分对象仍然不可见？
A2: 可能的原因有三点：一是对象所在的图层被冻结或关闭，需检查”图层特性管理器”中的图层状态；二是对象被包含在块或外部参照中，且块/参照未正确加载或处于隐藏状态；三是对象的颜色与背景色相同（如白色对象在白色背景上），需通过”SELECT”命令框选区域或修改对象特性来确认，若系统变量”MAXACTVP”设置过小，也可能导致复杂图形显示不全，建议将其调大（如默认为64）。
