CAD命令栏窗口如何高效使用？

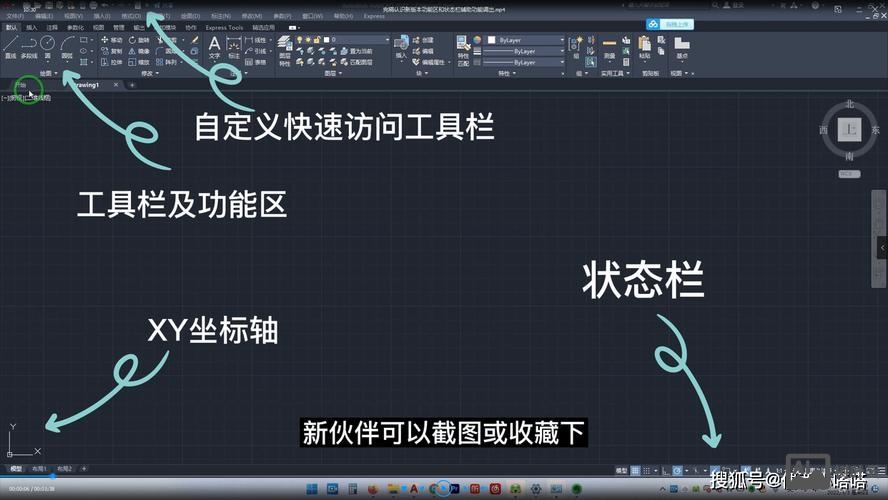

CAD命令栏窗口是AutoCAD软件中用户与软件进行交互的核心界面之一,它位于绘图区域的下方或上方（可通过界面设置调整），是输入命令、查看提示信息、显示执行结果的主要通道，对于CAD用户而言，熟练掌握命令栏窗口的使用技巧，能够显著提升绘图效率和操作准确性，以下从功能、操作技巧、常见问题及优化设置等方面展开详细说明。

命令栏窗口的核心功能

命令栏窗口并非简单的文本输入框,而是集多种功能于一体的交互中心，其核心功能包括：

1. 命令输入：用户可通过键盘输入CAD命令（如LINE、CIRCLE、OFFSET等），或使用命令别名（如L、C、O等）快速启动操作，输入命令后需按回车键确认，部分命令支持参数输入（如绘制矩形时输入长度和宽度）。

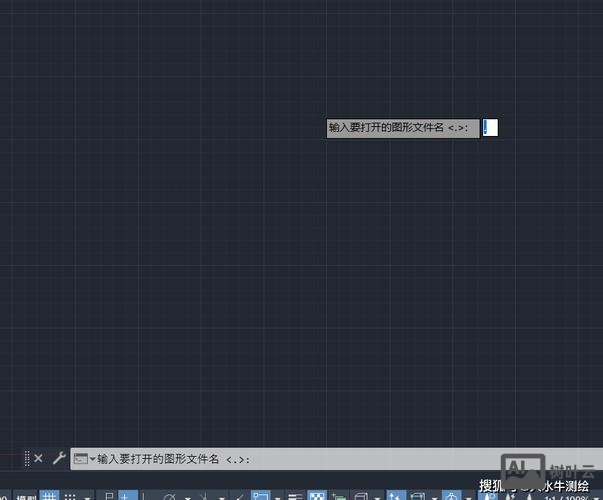

2. 实时提示：在执行命令过程中，命令栏会动态显示当前操作所需的步骤提示，指定第一个点”“选择对象”等，引导用户完成绘图流程，对于新手而言，这些提示是学习命令用法的重要参考。
3. 信息反馈：命令操作完成后，命令栏会显示执行结果，如“选择对象：1个找到”“命令: 取消”等，帮助用户确认操作状态，错误提示也会在此显示，未知命令’XXX’”或“无效输入”，便于用户快速排查问题。
4. 历史记录：命令栏会保存近期输入的命令历史，用户可通过按上下方向键快速调用之前的命令，避免重复输入，提高重复操作的效率。

命令栏窗口的操作技巧

1. 命令输入与编辑

   • 命令别名：CAD支持自定义命令别名，通过修改“acad.pgp”文件可设置简化的命令快捷方式（如将“EXPRESS_TOOLS”简化为“ET”）。
   • 自动补全：当用户输入命令的前几个字母时，命令栏会自动列出匹配的命令选项，按Tab键可快速选择，减少拼写错误。
   • 多行命令输入：部分命令支持分步输入，ARRAY”命令中，可在命令栏中输入行数、列数等参数，无需切换到对话框界面。

2. 快捷键与鼠标配合

   • F2键：按F2可打开文本窗口，查看完整的命令历史记录，便于回溯和分析操作过程。
   • 鼠标右键：在命令栏中单击右键，可显示历史命令列表，选择“粘贴”或“复制”功能快速复用命令文本。
   • Ctrl+9：通过快捷键Ctrl+9可快速隐藏或显示命令栏，最大化绘图区域空间。

3. 透明命令的使用
   在执行其他命令（如绘制直线）时，可输入透明命令（如’ZOOM’，前加单引号），临时缩放视图而不中断当前操作，完成后自动返回原命令状态，绘制长直线时，可输入’ZOOM局部放大指定区域，继续绘制直线。


   （图片来源网络，侵删）

命令栏窗口的优化设置

为了适应不同用户的使用习惯,可通过CAD的“选项”对话框对命令栏进行个性化设置：

1. 位置与大小调整：在“选项”对话框的“显示”选项卡中，可勾选“显示命令行窗口”，并通过拖拽命令栏边缘调整其高度或宽度。
2. 字体与颜色设置：在“命令行窗口”区域，可修改命令栏的字体、字号及背景颜色，例如将字体设置为“等线”以提高可读性，或将背景色设为深色以减少视觉疲劳。
3. 命令行数设置：默认情况下，命令栏显示3行历史记录，用户可根据需要增加行数（如5-10行），以便查看更多提示信息。

以下为命令栏常见设置参数的参考表：
| 设置项 | 默认值 | 可调整范围 | 作用说明 |
|—————-|————–|——————|——————————|
| 命令行高度 | 3行 | 1-10行 | 控制显示的历史命令行数 |
| 字体 | 宋体 | 系统支持的所有字体 | 调整命令栏文本的显示字体 |
| 字号 | 9pt | 8-24pt | 设置文本大小，影响可读性 |
| 背景颜色 | 黑色 | 自定义颜色 | 改变命令栏背景，提升视觉体验 |

命令栏使用中的常见问题及解决方法

1. 命令栏无显示或无法输入

   • 原因：可能因误操作隐藏了命令栏，或CAD界面文件损坏。
   • 解决：按Ctrl+9恢复显示；若无效，通过“工具→选项→显示”勾选“显示命令行窗口”；或尝试重置CAD界面（输入“MENULOAD”命令恢复默认工作空间）。

2. 命令输入无响应或提示无效


   （图片来源网络，侵删）
   • 原因：命令拼写错误、未激活命令状态，或软件冲突（如插件干扰）。
   • 解决：检查命令拼写是否正确，确保在“命令:”提示下输入新命令；尝试禁用第三方插件，或通过“PU”命令清理临时文件后重启CAD。

相关问答FAQs

问题1：如何将命令栏固定在绘图区域的右侧？
解答：默认情况下，命令栏位于绘图区域下方，若需调整至右侧，可拖拽命令栏标题栏至绘图区域右侧边缘，当出现“吸附”提示时释放鼠标，命令栏会自动切换为垂直布局，通过“视图→工具栏→命令行”可打开浮动命令栏，自由拖拽至任意位置。

问题2：命令栏的历史记录如何清空？
解答：CAD本身不提供直接清空命令栏历史记录的功能，但可通过以下方法间接实现：

1. 重置CAD配置：输入“OPTIONS”命令，在“配置”选项卡中选择“重置”，恢复默认设置（此操作会重置所有个性化配置，需谨慎使用）。
2. 清除缓存：关闭CAD后，删除用户配置文件中的“acad.cfg”或“acad.backup”文件（路径通常在“C:\Users[用户名]\AppData\Local\Autodesk\AutoCAD [版本号]\”），重启软件后历史记录将重置。
