在CAD软件中,曲线平滑命令是处理不规则曲线或优化线条连续性的重要工具，尤其在机械设计、建筑建模和工业绘图等领域应用广泛，通过该命令，用户可以将由多个线段组成的折线转换为平滑的曲线，或调整现有曲线的平滑度，以提升图形的美观度和精度，以下是关于CAD曲线平滑命令的详细说明，包括功能原理、操作步骤、参数设置及注意事项。

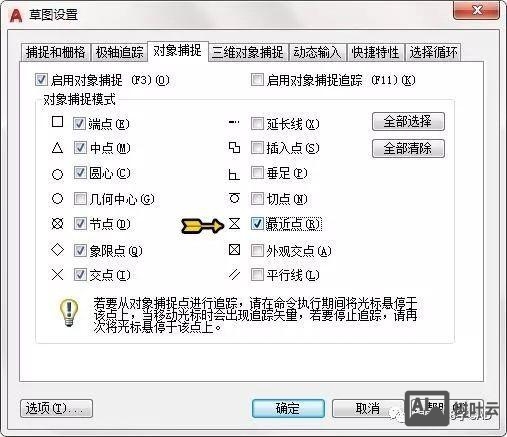

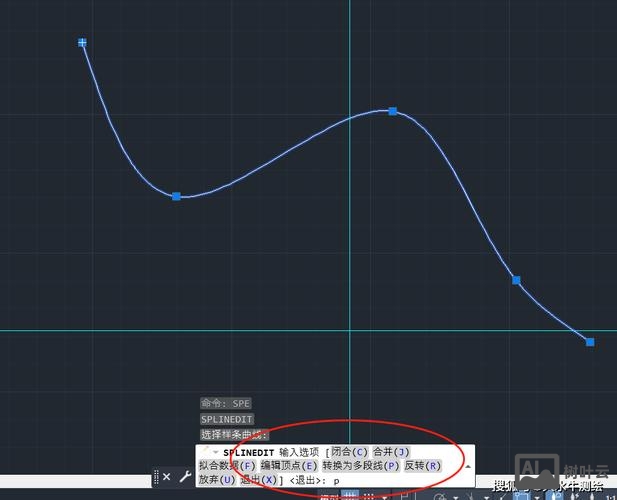

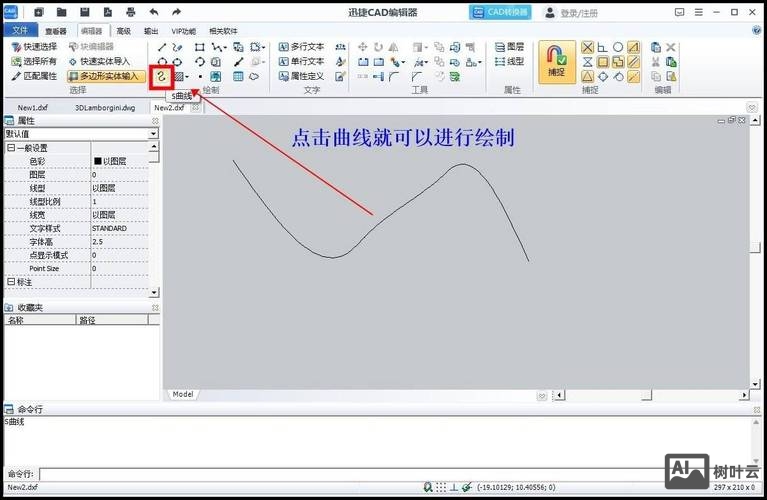

曲线平滑命令的核心原理是通过数学算法（如贝塞尔曲线、B样条曲线或NURBS曲线）在控制点之间生成连续的过渡曲线，避免折线的尖锐角，不同CAD软件的命令名称可能略有差异，例如AutoCAD中的“平滑”（SPLINE）、中望CAD的“曲线拟合”（Fit Curve），以及SolidWorks中的“样条曲线”（Spline）等，但其基本功能相似，以AutoCAD为例，用户可通过输入“SPLINE”命令或点击“绘图”工具栏中的样条曲线图标来启动该命令。
操作曲线平滑命令时,首先需要选择要处理的曲线对象，若目标对象为多段线（Polyline），需先使用“编辑多段线”（PEDIT）命令中的“样条曲线”选项将其转换为样条曲线；若为独立线段，则需先将其合并为多段线，转换后，系统会提示用户指定拟合公差（Fit Tolerance），该参数控制曲线与原始控制点的贴合程度：公差值越小，曲线越贴近原始点，但可能出现波动；公差值越大，曲线越平滑，但可能偏离原始形状，默认情况下，系统会自动计算公差，但用户可根据设计需求手动调整。
对于需要进一步优化的曲线,可通过“特性”（PROPERTIES）面板修改其参数，在“几何图形”选项中，可调整“阶数”（Degree）以改变曲线的复杂度，阶数越高，曲线的弯曲变化越细腻；或通过“控制点”选项增删控制点，局部调整曲线形状，部分CAD软件支持“约束”功能，如添加相切约束或曲率连续约束，确保曲线与其他几何元素的平滑过渡，在AutoCAD中，使用“几何约束”工具中的“平滑”选项，可使两条曲线在连接点处达到G2（曲率连续）或G3（曲率变化率连续）的平滑级别。
需要注意的是,曲线平滑命令虽能提升图形质量，但过度使用可能导致数据冗余或编辑困难，高阶样条曲线会占用更多存储空间，且在后续修改时需调整大量控制点，建议在满足设计需求的前提下，尽量使用较低阶数的曲线，并合理设置拟合公差，对于需要精确尺寸的工程图纸，平滑曲线后需通过“标注”工具验证关键尺寸是否变形，必要时结合“夹点编辑”手动微调控制点位置。
以下为曲线平滑命令常用参数及作用对照表：
| 参数名称 | 作用说明 | 推荐设置范围 |
|---|---|---|
| 拟合公差 | 控制曲线与原始控制点的最大偏差 | 01~0.1（根据图形尺寸调整） |
| 阶数（Degree） | 影响曲线的弯曲复杂度，阶数越高曲线越细腻 | 3~6（多数场景适用） |
| 控制点数量 | 决定曲线的编辑灵活度，点越多调整越精细 | 按需添加，避免冗余 |
| 约束类型 | 确保曲线与其他元素的连续性（如相切、曲率连续） | 根据设计需求选择 |
相关问答FAQs：
Q1：如何将多段线转换为平滑曲线后保持其闭合性？
A：在AutoCAD中，使用“PEDIT”命令选择多段线后，输入“S”选择“样条曲线”选项，此时系统会提示“闭合（C）”，输入“C”即可将曲线闭合，注意，闭合后的曲线起点和终点将重合，确保平滑过渡，若需进一步调整，可通过控制点微连接头处的曲率。
Q2：曲线平滑后导致尺寸偏差，如何快速修正？
A：首先使用“标注”工具检查偏差尺寸，然后通过“夹点编辑”模式选中曲线的控制点，拖动至目标位置；若偏差较大，可适当减小“拟合公差”并重新生成曲线，启用“几何约束”中的“重合”或“同心”约束，可强制曲线与关键尺寸对齐。
