在CAD软件中，命令是高效完成绘图、编辑和设计操作的核心工具，熟练掌握各类命令能显著提升工作效率，以下从绘图、编辑、标注、辅助工具等维度详细梳理常用命令,并辅以表格归纳核心功能。
绘图类命令是创建图形的基础，直线（LINE/L）用于绘制连续线段，输入起点和终点即可；圆（CIRCLE/C）可通过圆心半径、两点或三点方式绘制；圆弧（ARC/A）支持起点圆心终点、圆心起点终点等多种参数；矩形（RECTANG/REC）可快速创建直角矩形，支持倒角、圆角参数；多段线（PLINE/PL）能绘制由直线和圆弧组成的连续线段，可统一设置宽度；多边形（POLYGON/POL）用于绘制正多边形，如三角形、六边形等；椭圆（ELLIPSE/EL）通过中心点、轴端点或旋转角度定义；块（BLOCK/B）可将重复图形定义为块，便于插入和编辑；文字（TEXT/T）用于添加单行文字，MTEXT/MT支持多行文字输入，可设置字体、高度等属性。

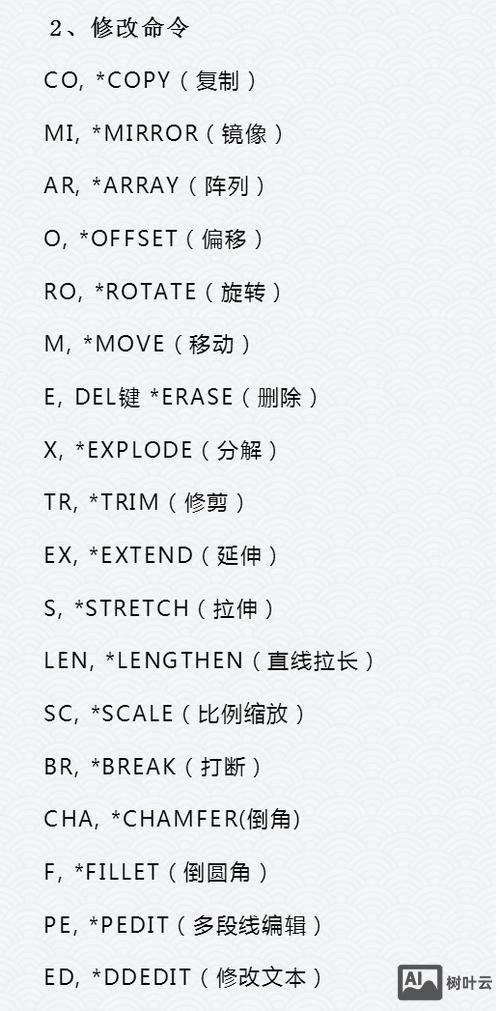

编辑类命令用于修改已有图形，删除（ERASE/E）可移选中的对象；复制（COPY/CO）将对象复制到指定位置，支持多重复制；移动（MOVE/M）调整对象位置；旋转（ROTATE/RO）围绕基点旋转对象；缩放（SCALE/SC）按比例放大或缩小对象；修剪（TRIM/TR）以其他对象为边界剪切多余部分；延伸（EXTEND/EX）将对象延伸至指定边界；偏移（OFFSET/O）创建与原对象平行的新对象，可设置距离；阵列（ARRAY/AR）包括矩形阵列（行数列数间距）和环形阵列（中心点数量角度）；镜像（MIRROR/MI）以镜像线复制对称对象；倒角（CHAMFER/CHA）为直线添加倒角，可设置距离；圆角（FILLET/F）为对象添加圆角，可设置半径；分解（EXPLODE/X）将块、多段线等复合对象分解为独立元素。

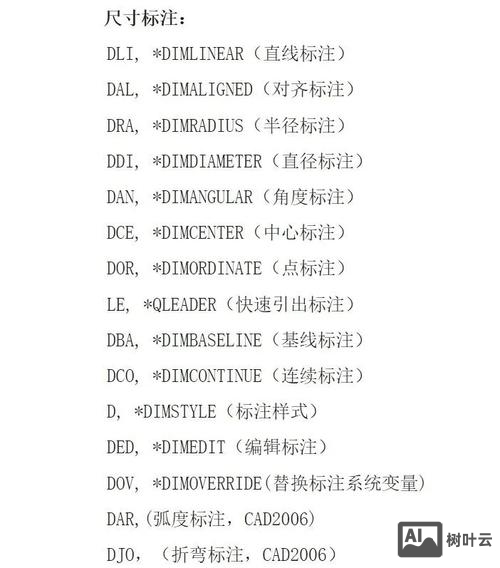

标注与注释类命令确保图形尺寸清晰，线性标注（DIMLINEAR/DLI）标注水平或垂直尺寸；对齐标注（DIMALIGNED/DAL）标注倾斜对象的实际长度；半径标注（DIMRADIUS/DRA）标注圆或圆弧半径；直径标注（DIMDIAM/DDI）标注圆或圆弧直径；角度标注（DIMANGULAR/DAN）标注角度值；连续标注（DIMCONTINUE/DCO）从上一个尺寸界线继续标注；基线标注（DIMBASELINE/DBA）以同一基准尺寸界线标注；快速标注（QDIM）一次性选择多个对象快速生成标注；引线（QLEADER/LE）添加带文字的注释引线；公差（TOLERANCE/TOL）创建形位公差符号。
辅助工具类命令提升绘图精度与效率，对象捕捉（OSNAP/F3）精确捕捉端点、中点、交点等特征点；栅格显示（GRID/F7）显示点栅格辅助定位；正交模式（ORTHO/F8）限制绘制水平或垂直线；图层（LAYER/LA）管理图形对象，如设置颜色、线型、线宽；视图缩放（ZOOM/Z）实时缩放显示范围（如全部、窗口、动态）；平移（PAN/P）移动视图区域；特性（PROPERTIES/CH+MO）修改对象图层、颜色等属性；设计中心（ADC/Ctrl+2）管理块、图层、外部参照等资源；块编辑器（BEDIT/BE）创建和编辑动态块；打印（PLOT/PRINT）设置打印参数输出图纸。
以下为部分核心命令速查表：
| 类别 | 命令全称 | 快捷键 | 核心功能描述 |
|---|---|---|---|
| 绘图 | LINE | L | 绘制直线段 |
| 绘图 | CIRCLE | C | 绘制圆，支持多种定义方式 |
| 编辑 | TRIM | TR | 以边界剪切对象 |
| 编辑 | ARRAY | AR | 创建矩形或环形阵列 |
| 标注 | DIMLINEAR | DLI | 标注水平或垂直尺寸 |
| 辅助工具 | LAYER | LA | 管理图层属性（颜色、线型等） |
| 辅助工具 | ZOOM | Z | 缩放视图显示范围 |
相关问答FAQs
Q1：如何快速在CAD中重复执行上一个命令？
A1：在命令行无操作状态下，直接按空格键或Enter键可重复执行上一个使用的命令，绘制完直线后按空格键，将自动启动直线命令，无需重新输入L或LINE。
Q2：CAD中“块”和“组”有什么区别？如何选择使用？
A2：块（BLOCK）是存储为单个对象的图形集合，可插入、缩放并带有属性（如文字信息），修改块定义后所有实例同步更新，适合重复使用的标准件（如螺栓、门窗）；组（GROUP/G）是将多个临时组合的对象，可整体选择和移动，但各组间独立修改，不相互影响，适合临时组合的局部图形，若需长期复用且需统一管理，优先用块；若仅需临时组合操作,用组更灵活。
