CAD命令怎么输入？

在CAD中输入命令是进行绘图和编辑操作的核心环节，掌握多种命令输入方式并能灵活切换，能显著提升绘图效率，以下是关于CAD命令输入的详细说明，涵盖常用方法、快捷技巧及注意事项。

通过命令行输入命令

命令行是CAD中最基础的命令输入区域，通常位于绘图窗口底部，通过键盘直接输入命令是最直接的方式,具体步骤如下：

1. 定位命令行：若命令行未显示，可通过快捷键Ctrl+9调出，默认情况下,命令行会显示当前命令的提示及历史记录。
2. 输入命令：在命令行中输入完整的命令名称（如“LINE”绘制直线）或简化别名（如“L”），按Enter键确认，CAD不区分大小写，line”“LINE”“Line”均可执行。
3. 查看选项：输入命令后，命令行会显示当前命令的选项，例如输入“CIRCLE”后，提示为“指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]：”，此时可通过输入括号内的字母（如“T”）选择子选项。
4. 重复命令：命令执行完成后，直接按Enter键或空格键可重复执行该命令；在绘图区域右键单击，选择“重复[命令名]”也可快速调用。

通过功能区或工具栏输入命令

现代CAD版本（如AutoCAD 2010及以上）普遍采用功能区界面，将命令按功能分类整合,便于直观操作：

1. 功能区选项卡：顶部功能区包含“常用”“插入”“注释”等选项卡，每个选项卡下又分组（如“绘图”“修改”），单击相应按钮即可执行命令，在“常用”选项卡的“绘图”组中单击“矩形”按钮，即可启动“RECTANG”命令。
2. 工具栏：经典模式下，可通过自定义工具栏调用命令，右键单击功能区空白处，选择“显示工具栏”，勾选“绘图”“修改”等工具栏，之后单击工具栏中的图标即可执行命令，工具栏可拖拽至绘图窗口任意位置,方便操作。

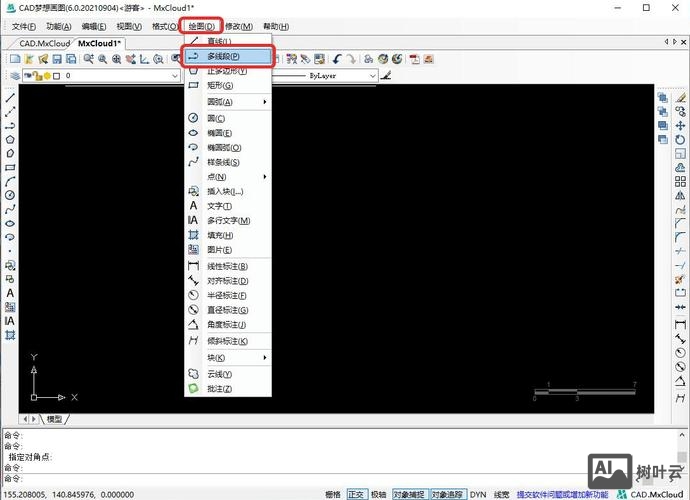

3. 菜单栏：通过顶部菜单栏（如“绘图”→“直线”）也可选择命令，但此方式步骤较多,适合新手熟悉命令分类。

通过快捷键输入命令

快捷键是提升绘图效率的关键,包括命令别名快捷键和功能快捷键：

1. 命令别名：CAD允许用户为常用命令设置简化的别名，L”代表“LINE”、“C”代表“CIRCLE”、“O”代表“OFFSET”，默认别名可在“acad.pgp”文件中查看和修改（通过“工具”→“自定义”→“编辑程序参数”）,熟练记忆常用别名可大幅减少键盘输入时间。
2. 功能快捷键：如Ctrl+N新建文件、Ctrl+O打开文件、Ctrl+S保存文件、Ctrl+Z撤销等，这些快捷键与Windows系统通用，需重点记忆。F1帮助、F3对象捕捉、F8正交模式等功能快捷键在绘图过程中频繁使用,需熟练切换。

通过动态输入（DYN）输入命令

动态输入是CAD提供的一种可视化命令输入方式，可在光标附近显示命令提示和输入框,减少视线在绘图区域与命令行之间的切换：

1. 启用动态输入：确保状态栏的“动态输入”按钮（图标为光标旁的提示框）处于开启状态，或按F12键切换。
2. 输入参数：启用后，当执行命令（如“LINE”）时，光标附近会显示提示框，可直接输入坐标值或参数，绘制直线时，提示框会显示“指定第一个点：”，可直接输入“0,0”并按Enter，再输入“100,0”绘制水平线。
3. 切换输入模式：动态输入支持两种模式：指针输入（显示坐标值）和标注输入（显示距离和角度），可在“动态输入”右键菜单中设置“设置”调整显示内容。

通过鼠标操作输入命令

鼠标是CAD绘图的主要工具,通过按键组合可快速调用命令：

1. 右键菜单：在绘图区域右键单击，会根据当前状态显示不同的快捷菜单，未执行命令时右键，可选择“重复”“最近的输入”等；执行命令过程中右键,可显示当前命令的选项列表。
2. 快捷菜单自定义：可通过“选项”对话框中的“用户系统配置”选项卡，自定义右键菜单的内容，例如禁用“默认快捷菜单”,使右键仅确认命令。
3. 鼠标按键功能：默认情况下，左键用于选择对象和指定点，右键用于确认或取消命令，中键（滚轮）用于缩放和平移视图（按住滚轮拖动平移，滚动滚轮缩放）。

命令输入的通用技巧与注意事项

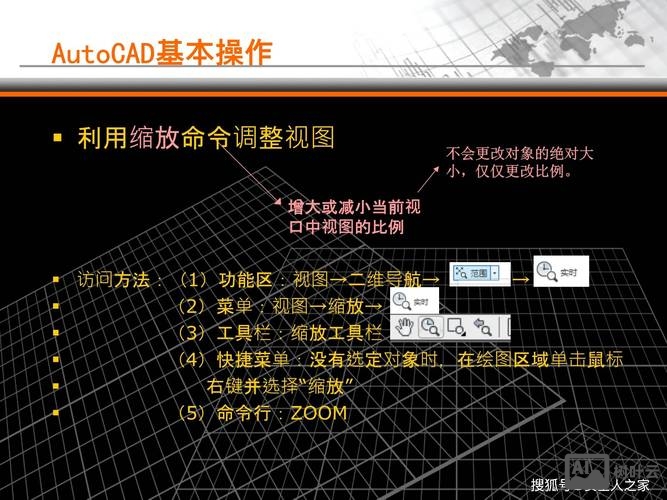

1. 命令透明执行：部分命令（如“ZOOM”“PAN”）可在其他命令执行过程中透明调用，即在输入主命令时，先输入单引号“’”，再输入透明命令（如’ZOOM），执行后自动返回原命令，绘制直线时输入’ZOOM,可临时缩放视图后继续绘制。
2. 自动完成功能：在命令行中输入命令时，按Tab键可自动补全命令名称（如输入“CIR”后按Tab，自动补全为“CIRCLE”）,减少拼写错误。
3. 命令搜索：若忘记命令名称，可通过命令行右侧的搜索图标（放大镜）或按Ctrl+Q调出“命令搜索”对话框,输入关键词查找命令。
4. 取消命令：在命令执行过程中，按Esc键可随时取消当前命令，返回“命令：”提示状态。
5. 多命令并行：通过“脚本”功能（“.scr”文件）可批量执行命令,适合自动化重复操作。

命令输入方式对比

相关问答FAQs

问题1：CAD中如何自定义命令别名？
解答：可通过修改“acad.pgp”文件自定义命令别名，步骤如下：1. 在命令行输入“APPLOAD”，按Enter；2. 在“加载/卸载应用程序”对话框中，找到“acad.pgp”文件（通常位于CAD安装目录的“Support”文件夹）；3. 使用记事本打开文件，找到“Command Aliases”部分，按格式“别名, 完整命令名”添加或修改别名，MYLINE, LINE”；4. 保存文件后,重启CAD使设置生效。

问题2：为什么在CAD中输入命令后命令行没反应？
解答：可能原因及解决方法：1. 命令行被隐藏：按Ctrl+9调出命令行；2. 输入法状态错误：确保输入法为英文模式（按Shift切换）；3. 命令冲突：检查是否有自定义程序或LISP文件与命令冲突，尝试在“选项”→“加载应用程序”中禁用未知程序；4. 命令拼写错误：检查别名或命令名是否正确，或使用命令搜索功能查找正确命令；5. CAD卡顿：按Esc取消当前操作,重启CAD或清理临时文件。
