CAD实体编辑命令有哪些常用技巧？

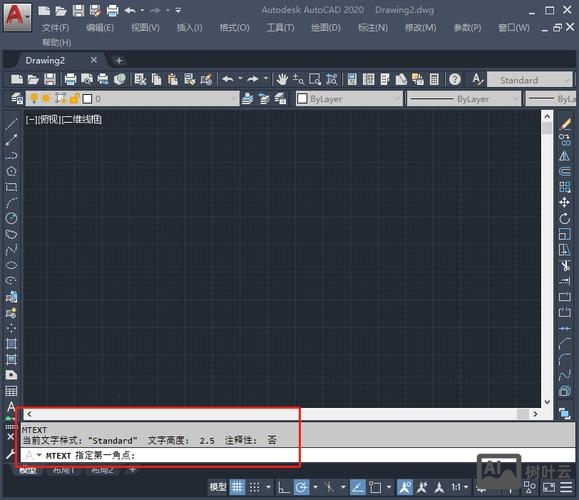

CAD实体编辑命令是三维建模中用于修改已有三维实体的核心工具,通过这些命令可以调整实体的形状、尺寸、位置及布尔关系等，从而实现复杂模型的构建与优化，常见的实体编辑命令包括布尔运算、编辑边与面、实体操作及修改特性等，以下结合具体功能与应用场景进行详细说明。

布尔运算命令

布尔运算是通过实体间的逻辑运算（并集、差集、交集）生成新实体的基础操作，适用于组合或切割实体。

• 并集（UNION）：将两个或多个实体合并为一个整体，去除重叠部分，将两个圆柱体合并为一个“十”字形柱体。
• 差集（SUBTRACT）：从目标实体中减去与工具实体重叠的部分，常用于创建孔洞或凹槽，如从长方体中减去圆柱体生成通孔。
• 交集（INTERSECT）：保留实体重叠部分，去除其余部分，两个相交球体的交集部分可生成透镜模型。

边与面编辑命令

通过修改实体的边或面,可调整局部细节，实现复杂形状的精细建模。

• 拉伸面（EXTRUDE）：将实体表面沿指定方向拉伸，改变实体局部尺寸，如将方体顶面拉伸形成凸台。
• 移动面（MOVE）：平移实体表面，同时调整相邻几何结构，将孔面移动位置改变孔位。
• 旋转面（ROTATE）：绕指定轴旋转实体表面，用于创建斜面或弧形特征，如将长方体侧面旋转形成斜角。
• 偏移面（OFFSET）：将实体表面沿法线方向偏移，可增加或减小壁厚，如将空心球体的内表面偏移以改变球壁厚度。
• 复制面（COPY）：将实体表面复制为独立的面域或体，便于重复利用局部特征。

实体操作命令

针对整体实体进行变换或结构修改,快速调整模型形态。

• 倒角（CHAMFER）与圆角（FILLET）：在实体边线处添加倒角或圆角过渡，提升模型美观度与装配合理性，在机械零件的锐边处添加R5圆角。
• 剖切（SLICE）：用平面或曲面切割实体，保留指定部分，如用剖切面将实体分为两半，并保留一半用于内部结构展示。
• 抽壳（SHELL）：将实体内部挖空，指定壁厚生成壳体结构，常用于创建容器类模型，如将实心球体抽壳为球壳。
• 三维阵列（3DARRAY）：按矩形或环形方式复制实体，生成多个相同特征的排列，如将螺栓孔沿圆周阵列分布。

特性修改命令

通过修改实体的图层、颜色、材质等属性，优化模型视觉效果与管理效率。

• 特性（PROPERTIES）：打开特性面板，可调整实体的图层、线型、颜色及几何参数（如长度、半径等）。
• 材质（MATERIALS）：为实体附着材质，并调整反光度、纹理等属性，实现逼真的渲染效果。

相关问答FAQs

Q1：布尔运算失败可能的原因及解决方法？
A1：常见原因包括实体未完全相交、实体非三维实体（如二维面域未拉伸）、实体在不同图层或坐标系，解决方法：使用UNION命令前检查实体是否为三维对象，确保实体间有重叠区域，或将所有实体移至同一图层并执行“世界坐标系”对齐。

Q2：如何将实体表面拉伸为倾斜角度？
A2：使用“拉伸面（EXTRUDE）”命令时，在指定拉伸高度后，选择“倾斜角”选项，输入正角度（向外收缩）或负角度（向外扩张），即可实现倾斜拉伸，输入15°可使拉伸后的侧面呈15°斜角。
