CAD中pedit命令如何快速编辑多段线？

在CAD软件中,PEDIT命令（多段线编辑）是一个功能强大的工具，专门用于编辑和修改多段线对象，多段线是由直线段和圆弧段组成的单一对象，与多个独立线条相比，它具有统一的属性和更灵活的编辑特性，PEDIT命令通过提供多种编辑选项，帮助用户高效地修改多段线的形状、线型、宽度等属性，是CAD绘图中的核心命令之一。

PEDIT命令的启动方式

启动PEDIT命令的方法有多种：

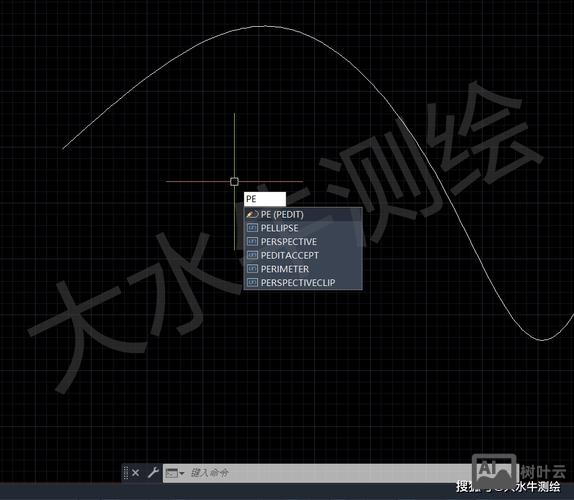

1. 命令行输入：在CAD命令行中直接输入PEDIT并按回车键。
2. 功能区操作：在“常用”选项卡的“修改”面板中点击“编辑多段线”按钮。

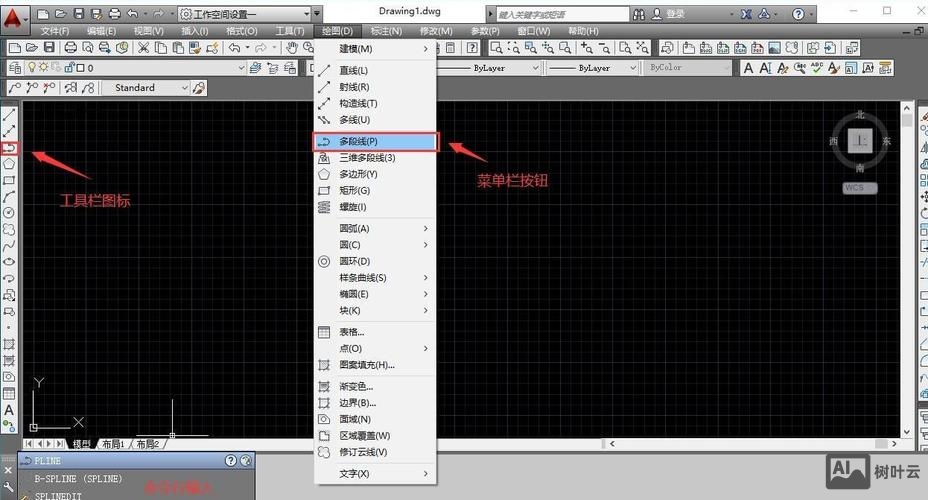

3. 菜单栏选择：通过“修改”→“对象”→“多段线”路径启动。

启动命令后,系统会提示用户选择对象，此时可以选择多段线、三维多段线或网格对象，如果选择的对象不是多段线，系统会询问是否将其转换为多段线（输入Y确认）。

PEDIT命令的主要功能及参数详解

PEDIT命令的选项丰富,通过命令行参数可以实现多种编辑操作，以下是常用功能的详细说明：

闭合（Close）或打开（Open）

• 闭合：如果多段线是开放的，此选项会将首尾端点连接起来，形成封闭图形，闭合后，原命令行中的“闭合”选项会变为“打开”。
• 打开：如果多段线是闭合的，此选项会删除最后一段线段，使其恢复为开放状态。

合并（Join）

将其他直线、圆弧或多段线合并到当前多段线中，要求被合并对象的端点必须与当前多段线的端点精确重合（可通过F选项设置容差），合并后，所有对象将成为一个整体的多段线对象。

宽度（Width）

统一修改多段线的宽度,用户可以输入一个固定值，或选择“渐变”选项实现起点和终点宽度的渐变效果，此功能常用于绘制宽度变化的箭头或粗细不均的线条。

编辑顶点（Edit Vertex）

进入顶点编辑模式后,用户可以对多段线的顶点进行精细调整，子选项包括：

• 下一个（Next）/上一个（Previous）：切换当前编辑的顶点。
• 打断（Break）：删除指定顶点之间的线段。
• 插入（Insert）：在当前顶点后添加新顶点。
• 移动（Move）：调整顶点的位置。
• 拉直（Straighten）：将两个顶点之间的线段拉直为直线。
• 切向（Tangent）：为顶点设置切线方向，用于生成平滑曲线。
• 宽度（Width）：修改当前顶点到下一个顶点之间的线宽。

拟合（Fit）

通过双圆弧曲线拟合多段线的所有顶点,生成平滑的曲线，原始顶点将成为曲线的控制点，但不会被删除。

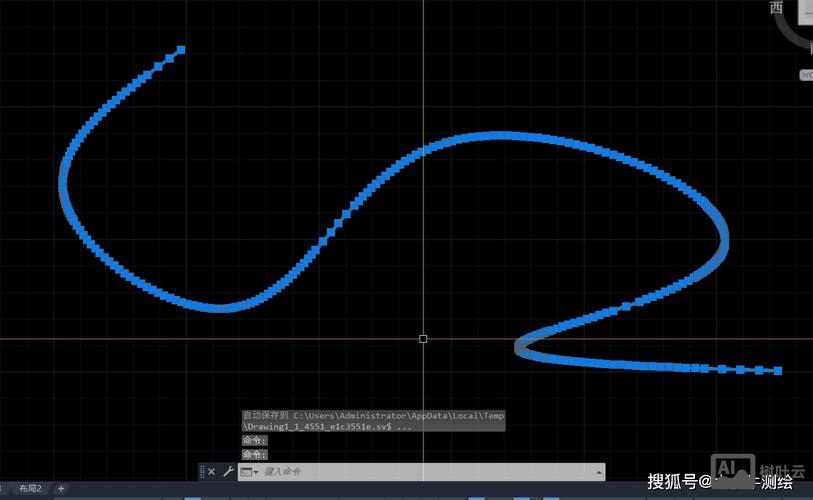

样条曲线（Spline）

将多段线转换为B样条曲线,曲线会通过所有顶点，且比“拟合”选项生成的曲线更平滑，转换后，可通过“精度”选项调整曲线的阶数。

非曲线化（Decurve）

取消“拟合”或“样条曲线”效果，将多段线恢复为直线或圆弧组成的原始形状。

线型生成（Linetype Generation）

控制多段线的线型生成方式,输入OFF时，线型在顶点处断开；输入ON时，线型连续显示，此功能对虚线或点划线多段线尤为重要。

PEDIT命令的实际应用场景

道路设计中的线宽调整

在绘制道路中心线时,可通过PEDIT的“宽度”选项快速将直线段调整为车道宽度，并实现渐变效果，模拟道路的拓宽或收窄。

机械图纸中的轮廓优化

对于由多条直线组成的机械零件轮廓,使用“拟合”或“样条曲线”选项可以生成平滑的过渡曲线，减少应力集中，同时保持顶点的控制精度。

建筑图纸中的封闭区域填充

在绘制墙体或屋顶轮廓时,若因绘制误差导致多段线未完全闭合，可通过“闭合”选项快速封闭区域，确保后续填充操作的正确性。

地形图中的等高线编辑

地形等高线通常由大量短直线段组成,通过PEDIT的“样条曲线”选项，可以将等高线转换为平滑曲线，提升图纸的美观度和可读性。

PEDIT命令的注意事项

1. 对象类型限制：PEDIT仅适用于多段线类对象（如直线、圆弧需先通过PEDIT的“合并”功能转换为多段线）。
2. 精度要求：使用“合并”功能时，需确保对象端点重合，否则无法成功合并，可通过“对象捕捉”功能提高精度。
3. 性能影响：对于包含大量顶点的复杂多段线，频繁使用“拟合”或“样条曲线”可能会导致软件卡顿，建议在必要时使用。

PEDIT命令与其他编辑命令的对比

相关问答FAQs

Q1: 如何将多条独立的直线段转换为一条多段线？
A1: 首先启动PEDIT命令，选择其中一条直线段，在提示输入选项时输入J（合并），然后依次选择其他直线段，确保所有线段的端点重合，最后按回车键确认合并，合并后，所有线段将成为一个整体的多段线对象。

Q2: PEDIT的“拟合”和“样条曲线”选项有何区别？
A2: “拟合”选项通过双圆弧曲线连接顶点，生成的曲线更接近多段线的原始形状，适合需要保留顶点控制的情况；“样条曲线”选项则生成更平滑的B样条曲线，曲线会严格通过所有顶点，适合需要高度平滑的场景（如地形图或流线型轮廓）。
