CAD描图常用命令有哪些？

在CAD中进行描图操作时,掌握核心命令是提高效率和精度的关键，描图的本质是通过现有图像（如扫描图纸、图片或PDF）作为参考，在CAD中重新绘制出精确的图形，这一过程需要灵活运用多种命令来捕捉轮廓、定位尺寸和规范图形，以下将从基础绘图命令、辅助定位命令、编辑优化命令以及高级技巧四个维度，详细解析CAD描图常用的命令及其应用场景。

基础绘图命令：构建图形轮廓

基础绘图命令是描图的“画笔”，直接决定了图形的基本形态，根据描图对象的类型，需选择对应的绘图命令。

• 直线（LINE/L）：用于绘制连续的线段，如建筑轮廓、机械零件的边框，执行命令后，通过输入端点坐标或捕捉参考图中的关键点来绘制，结合“正交（F8）”可确保线条水平或垂直。
• 多段线（PLINE/PL）：由多个线段或圆弧组成的单一对象，适合绘制具有宽度的线条（如道路边线）或连续折线，通过“宽度（W）”选项可设置线段起点和终点的宽度，实现渐变效果。
• 圆（CIRCLE/C）：用于绘制圆形对象，如管道截面、螺丝孔，可通过指定圆心+半径、两点（直径）或三点（圆周上三点）方式绘制，结合“象限点（QUA）”捕捉可确保圆与参考图中的圆弧精确对齐。
• 圆弧（ARC/A）：绘制圆弧时，常用“三点”方式（起点、圆弧上一点、终点），或通过“圆心、起点、角度”等选项控制弧度。
• 矩形（RECTANG/REC）：快速绘制矩形，如门窗、设备外框，通过指定对角点或输入长度、宽度创建，结合“倒角（C）”或“圆角（F）”可修改边角样式。
• 样条曲线（SPLINE/SPL）：用于绘制不规则曲线，如地形轮廓、产品外观曲面，通过捕捉参考图中的多个点生成平滑曲线，端点处可通过“切点（T）”选项调整方向，确保曲线与原图自然过渡。

辅助定位命令：确保图形精度

描图的核心是“精准”，辅助定位命令能帮助捕捉参考图的关键特征，避免手动输入坐标的误差。

• 对象捕捉（OSNAP）：这是描图最频繁使用的功能，通过设置“端点（END）”“中点（MID）”“交点（INT）”“圆心（CEN）”“象限点（QUA）”等捕捉模式，可快速定位线条端点、中点、交点等关键位置，建议在状态栏右键打开“设置”，勾选常用捕捉模式，并开启“捕捉对象（F3）”快捷键。
• 极轴追踪（POLAR/F10）：按指定角度增量显示临时对齐路径，常与“对象捕捉”配合使用，绘制30°斜线时，开启极轴追踪并设置角度为30°，即可沿提示方向绘制直线。
• 参照线（XLINE/XL）：绘制无限长的辅助线，用于对齐图形或确定基准，描图时可通过参照线定位两个圆心的连线，再绘制对称图形。
• 点坐标（ID）：用于查询或标记参考图中的特定点坐标，方便后续精确绘图，点击参考图中的某角点，执行ID命令可获取其坐标值，再通过输入坐标绘制新点。
• 缩放（SCALE/SC）：当参考图比例与实际需求不符时，通过缩放命令调整图形大小，需指定基点和比例因子，例如将图形放大2倍时，输入比例因子“2”。

编辑优化命令：完善图形细节

描图往往需要反复修改和优化,编辑命令能快速调整图形，使其符合规范。

• 修剪（TRIM/TR）：用于裁剪多余线条，如修剪两条相交直线超出交点的部分，需先选择剪切边界，再点击要修剪的对象。
• 延伸（EXTEND/EX）：将线条延伸至指定边界，如将短线延伸至与参考图中的轮廓线对齐，操作方式与修剪类似，需先选择边界对象。
• 偏移（OFFSET/O）：创建与原对象平行的新对象，间距可自定义，绘制墙体时，可先画一条中心线，再通过偏移命令生成两侧墙线（偏移距离为墙厚的一半）。
• 倒角（CHAMFER/CHA）和圆角（FILLET/F）：修改线条拐角样式，倒角用于创建斜角，需设置第一和第二倒角距离；圆角用于创建圆弧过渡，需设置圆角半径。
• 阵列（ARRAY/AR）：对图形进行矩形或环形阵列复制，如绘制均布的螺栓孔或地砖图案，通过设置行数、列数及间距可快速生成重复图形。
• 拉伸（STRETCH/S）：调整图形部分形状，如拉长直线或移动图形局部位置，需使用交叉窗口选择对象，再指定基点和位移点。

高级技巧与命令组合

复杂描图需结合多个命令提升效率,

• 块（BLOCK/B）：将常用图形（如门窗、符号）定义为块，插入时可统一缩放和旋转，避免重复绘制。
• 图层（LAYER/LA）：通过图层管理不同类型的图形，如将轮廓线、中心线、尺寸标注分别置于不同图层，便于显示和编辑。
• 快速选择（QSELECT）：按属性（如颜色、线型）批量选择对象，快速修改统一特性的图形。
• 图像参照（IMAGEATTACH/IAT）：将扫描图纸或图片作为底图插入CAD，通过“图像调整”命令设置对比度和亮度，确保参考图清晰可见。

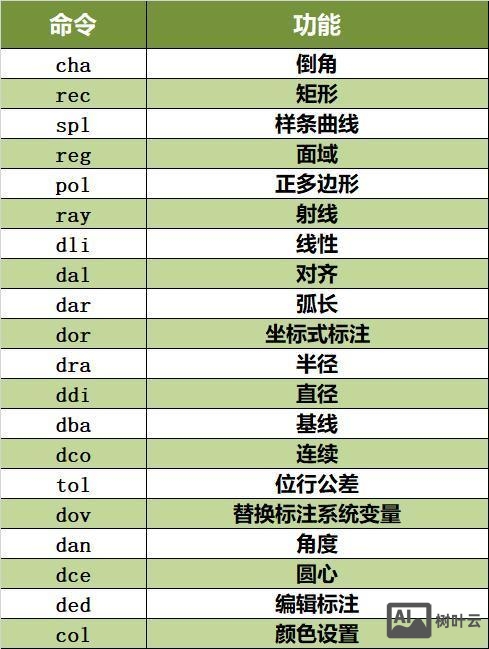

以下为常用描图命令的总结表格：

相关问答FAQs

Q1：描图时如何确保图形比例与参考图一致？
A1：首先通过“图像参照”命令插入参考图，执行“对齐（ALIGN）”命令，选择参考图中的两个关键点（如矩形对角点），再捕捉CAD中对应的两个目标点，系统会自动缩放并旋转参考图至实际比例，完成后锁定参考图图层，在其上进行描图即可保证比例一致。

Q2：描图过程中如何快速处理大量重复图形（如阵列孔）？
A2：可采用“块+阵列”组合法，先绘制一个重复图形（如单个孔），执行“块（B）”命令将其定义为块，命名并选择基点（如圆心），然后执行“阵列（AR）”命令，选择矩形或环形阵列，设置行数、列数及间距（或项目总数和填充角度），插入块即可快速生成重复图形，若需修改，只需编辑块定义，所有阵列对象将自动更新。
