CAD绘制矩形命令有哪些操作技巧？

在CAD软件中，绘制矩形是最基础且常用的操作之一，掌握矩形命令的使用方法能显著提升绘图效率，CAD中的矩形命令（RECTANG或RECTANGLE）允许用户通过指定对角点或输入尺寸参数快速创建矩形，同时支持多种参数设置以满足不同绘图需求，以下将详细介绍矩形命令的操作方式、参数选项及实用技巧。

矩形命令的启动方式

启动矩形命令主要有三种途径：一是通过命令行输入“RECTANG”或简化命令“REC”后按回车键；二是点击“绘图”工具栏中的矩形图标（通常显示为矩形轮廓）；三是通过菜单栏选择“绘图”→“矩形”，启动命令后，命令行会提示“指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]：”,此时可根据需求选择相应选项或直接在绘图区点击指定角点。

基本绘制方法

绘制矩形最简单的方式是指定两个对角点，操作时，命令行提示“指定第一个角点”后，用鼠标在绘图区点击确定矩形的一个顶点，随后命令行提示“指定另一个角点”，移动鼠标可动态预览矩形大小，点击完成绘制，若需精确输入尺寸，可在指定第一个角点后，输入相对坐标值（如“@100,50”），表示矩形长度为100单位，宽度为50单位,按回车键即可生成指定尺寸的矩形。

高级参数选项

矩形命令提供多个参数选项,通过命令行输入对应字母可调整矩形属性：

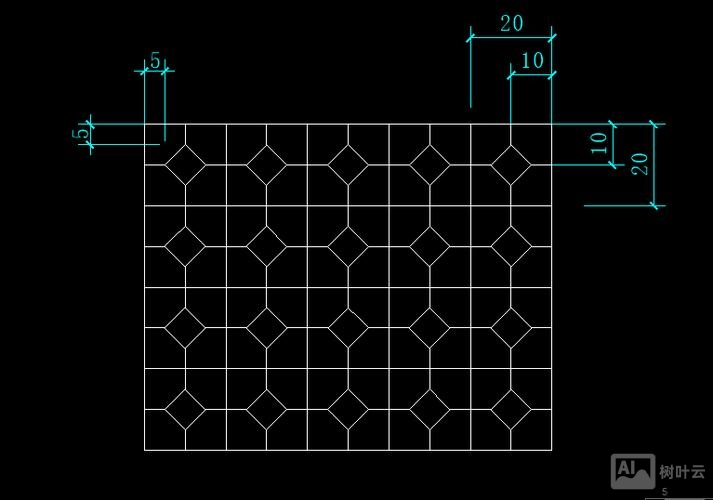

1. 倒角（C）：用于设置矩形倒角距离，输入“C”后需分别指定倒角两个边的距离，适用于需要圆角过渡的机械零件或家具设计，输入“C”后设置距离为5，生成的矩形四个角将自动修剪为5×5的倒角。
2. 圆角（F）：与倒角类似，但用于创建圆角矩形，输入“F”后输入圆角半径即可，圆角矩形在室内设计（如门、窗）和UI设计中应用广泛。
3. 标高（E）：用于设置矩形所在的三维平面高度，默认为0，输入“E”后可指定新的标高值,适用于三维建模中的高度定位。
4. 厚度（T）：为矩形添加厚度，使其呈现三维效果，输入“T”后输入厚度值,生成的矩形将沿Z轴延伸指定高度。
5. 宽度（W）：设置矩形边的线宽，输入“W”后指定宽度值，绘制出的矩形边框将具有统一粗细,区别于通过多段线设置的宽度。

实用技巧与注意事项

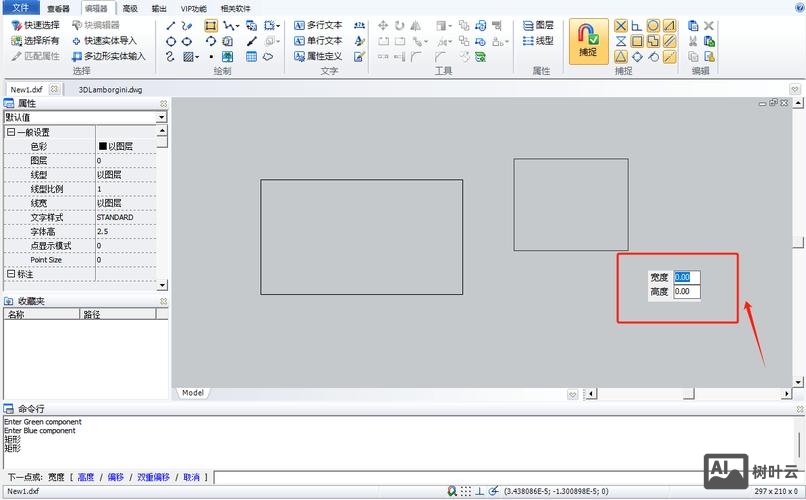

1. 动态输入功能：开启CAD的动态输入（DYN）后，可在鼠标旁直接输入长度和宽度值，无需切换命令行,提升绘图流畅度。
2. 矩形分解：默认绘制的矩形是一个整体对象，若需单独编辑某条边，需使用“分解”命令（EXPLODE）将其拆分为多段线。
3. 尺寸标注关联：绘制矩形后，若需标注其尺寸，建议使用“线性标注”或“对齐标注”，并确保标注与矩形对象关联,以便后续修改尺寸时图形自动更新。
4. 坐标系影响：在绘制矩形时，当前坐标系的方向会影响矩形的角度，若需旋转矩形，可在指定角点后输入旋转角度，或使用“旋转”命令（ROTATE）进行调整。
5. 图层与属性：为矩形设置特定图层（如“墙体”“家具”）和颜色、线型属性，有助于图形的分类管理,尤其在复杂图纸中避免混淆。

矩形命令与其他命令的配合

矩形命令常与其他命令结合使用以提高效率，绘制多个相同尺寸的矩形时，可使用“复制”命令（COPY）或“阵列”命令（ARRAY）快速生成；绘制带填充的矩形时，可先绘制矩形边界，再使用“填充”命令（HATCH）添加图案；在三维建模中，矩形可作为拉伸（EXTRUDE）或挤压（PRESSPULL）的二维截面。

常见问题与解决

在实际操作中，用户可能会遇到矩形无法绘制、尺寸不准确或显示异常等问题，常见原因包括：坐标系设置错误、动态输入未开启、图形被冻结或隐藏在视图范围外，解决方法包括：检查当前坐标系（使用UCS命令）、重启动态输入功能、检查图层状态（使用LAYER命令）或使用“范围缩放”（ZOOM E）确保图形可见。

相关问答FAQs

Q1：为什么绘制矩形时提示“无效点”？
A：通常是因为输入的坐标值格式错误或超出绘图范围，请检查坐标是否为“X,Y”格式（如“100,50”），或尝试在绘图区直接点击指定角点，若问题仍存在，可检查图形界限（LIMITS）设置或使用“重置”（RESET）命令恢复默认环境。

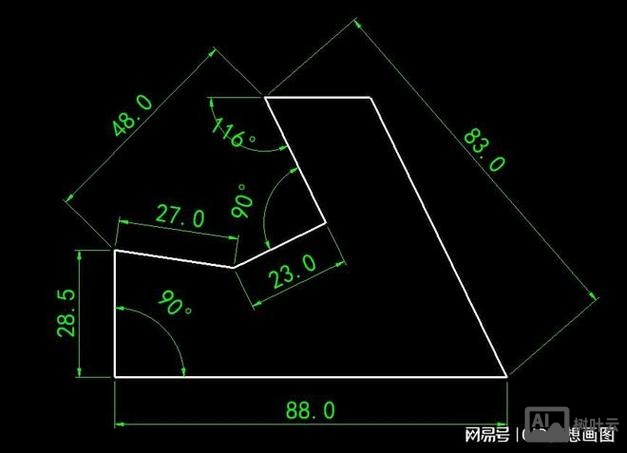

Q2：如何绘制倾斜的矩形？
A：有两种方法：一是启动矩形命令后，在指定第一个角点前输入旋转角度（如“30”），再按提示绘制矩形；二是先绘制水平矩形，使用“旋转”命令（ROTATE）选择矩形基点后输入倾斜角度，前者适合预先已知角度的情况,后者适合后期调整。
