CAD画弧线命令有哪些？如何快速绘制？

在CAD软件中,绘制弧线是工程设计和绘图中的基础操作之一，弧线广泛应用于机械零件、建筑轮廓、电路设计等多个领域，掌握CAD画弧线的命令及其使用方法，能够显著提高绘图效率和精度，本文将详细介绍CAD中绘制弧线的各类命令、操作步骤、参数设置及实用技巧，帮助用户全面掌握弧线绘制技能。

CAD绘制弧线的主要命令

CAD软件（以AutoCAD为例）提供了多种绘制弧线的命令，每种命令适用于不同的绘图场景，以下是常用弧线命令及其功能说明：

详细操作步骤

以AutoCAD为例,以下通过具体案例说明不同弧线命令的操作流程：

使用“起点、圆心、端点”绘制弧线

• 步骤1：输入命令ARC，按Enter键确认。
• 步骤2：在绘图区指定弧线的起点（可通过鼠标点击或输入坐标）。
• 步骤3：根据提示输入圆心坐标或用鼠标指定圆心位置。
• 步骤4：指定弧线的端点，完成弧线绘制。
• 注意事项：弧线的方向由起点、圆心、端点的顺序决定，顺时针或逆时针会影响弧线的形状。

使用“起点、端点、角度”绘制弧线

• 步骤1：输入命令ARC，按Enter键。
• 步骤2：指定起点和端点（可通过鼠标或坐标输入）。
• 步骤3：根据提示输入包含角度值（正值逆时针绘制，负值顺时针绘制）。
• 示例：若输入角度为90，则绘制四分之一圆弧；角度为180时绘制半圆。
• 技巧：若角度输入不当，可能导致弧线方向错误，需注意角度的正负值。

使用“圆心、起点、端点”绘制弧线

• 步骤1：输入命令ARC，按Enter键。
• 步骤2：根据提示输入C（选择圆心模式），指定圆心位置。
• 步骤3：指定起点和端点，完成弧线绘制。
• 应用场景：当弧线的圆心已知时（如圆形截面的局部轮廓），此方法更为高效。

使用“连续”绘制弧线

• 步骤1：完成一次直线或弧线绘制后，直接按Enter键重复ARC命令。
• 步骤2：软件自动以上一次操作的端点为新弧线的起点，只需指定端点即可完成连续弧线。
• 优势：无需重复指定起点，适合绘制光滑的连续曲线，如地形轮廓或艺术图案。

参数设置与注意事项

1. 角度与半径的关系：
   在“起点、端点、角度”模式中，角度值与半径共同决定弧线的弯曲程度，角度越大，弧线越“饱满”；半径越大，弧线越平缓，需根据设计需求合理调整参数。

2. 方向控制：
   CAD中弧线的绘制方向默认为逆时针（角度为正值），若需顺时针绘制，可输入负角度值或在指定端点时反向拖动鼠标。

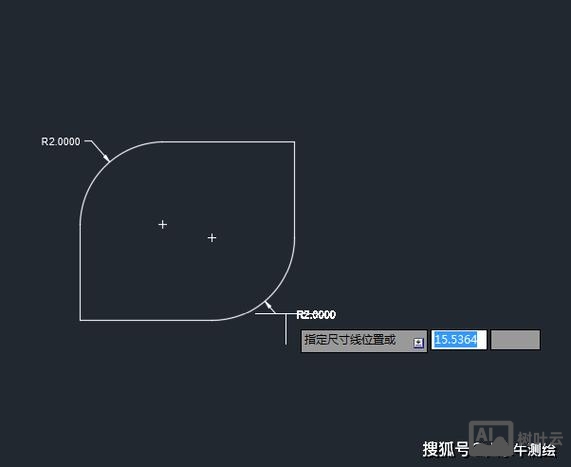

   （图片来源网络，侵删）

3. 精度问题：
   在输入坐标或参数时，建议启用“正交模式”或“对象捕捉”功能，确保弧线的端点、圆心等关键位置的精确性。

4. 弧线与圆的转换：
   若需将弧线转换为完整圆，可通过“编辑”菜单中的“闭合”选项实现，或使用CIRCLE命令以弧线的圆心和半径绘制圆。

实用技巧

1. 结合对象捕捉：
   在绘制弧线时，开启“端点”“圆心”“切点”等对象捕捉模式，可快速定位关键点，避免手动输入坐标的误差。

2. 使用极坐标：
   对于已知长度和角度的弧线，可通过极坐标输入（如@100<45）快速指定起点或端点位置。

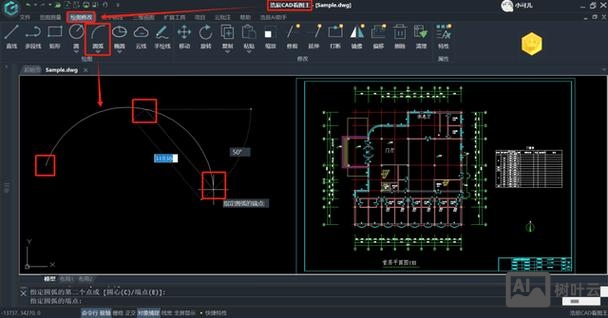

   （图片来源网络，侵删）

3. 弧线编辑：
   绘制完成后，可通过PROPERTIES命令修改弧线的半径、角度等参数，或使用TRIM、EXTEND命令调整弧线长度。

4. 图层管理：
   将不同类型的弧线（如中心线、轮廓线）放置在不同图层中，便于后续编辑和显示控制。

相关问答FAQs

问题1：如何绘制与已知直线相切的弧线？
解答：
使用ARC命令时，选择“起点、端点、半径”模式，先指定直线上的点为弧线的起点，然后输入T（切点选项），选择直线作为切线对象，最后输入弧线的半径和端点即可，具体步骤如下：

1. 输入ARC，指定起点（直线上某点）；
2. 输入T，选择直线作为第一切线；
3. 输入半径值；
4. 指定端点完成绘制。

问题2：如何绘制指定长度的弧线？
解答：
CAD中没有直接输入弧线长度的命令，但可通过以下方法实现：

1. 使用“起点、端点、角度”模式，结合弧长公式计算角度，弧长公式为：L = R × θ（θ为弧度制角度）；
2. 或先绘制弧线后,使用LENGTHEN命令，选择“增量”选项，输入长度值进行调整。
   示例：若需绘制半径为50、弧长为78.54的弧线，可计算角度θ = L/R = 78.54/50 ≈ 1.5708弧度（即90度），在命令中输入角度90即可。
   用户可根据实际需求选择合适的弧线绘制命令，并结合参数设置和技巧高效完成绘图任务，熟练掌握这些方法，能够显著提升CAD软件的操作灵活性和设计准确性。
