CAD切割命令如何快速精准分割图形？

在CAD软件中，切割命令（通常指“TRIM”命令，即修剪命令）是一项基础且高频使用的编辑工具，主要用于通过其他对象的边界精确地修剪或延伸对象，以达到设计所需的精确形状，无论是机械制图中的去除多余线条、建筑图纸中的门窗洞口开凿，还是电气原理图中线路的连接整理，修剪命令都扮演着不可或缺的角色，以下将从命令功能、调用方式、操作步骤、高级技巧及注意事项等方面详细解析CAD中的修剪命令。

修剪命令的核心功能与调用方式

修剪命令的核心功能是选择作为剪切边的对象，然后选择要修剪的对象，被选中的对象将以剪切边为界，超出部分被删除，或延伸至剪切边,调用修剪命令主要有以下三种方式：

1. 功能区面板：在“常用”选项卡下的“修改”面板中，点击“修剪”按钮（图标通常为一把剪刀）。

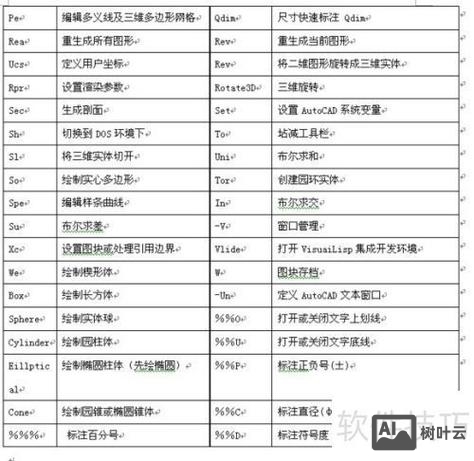

2. 命令行输入：在命令行中直接输入“TRIM”或快捷键“TR”,按回车键确认。
3. 快捷菜单：在绘图区域右键单击，选择“修剪”选项（需根据CAD版本设置）。

调用命令后，命令行会提示“当前设置：投影=UCS，边=无，选择剪切边…”，此时需要先定义剪切边界,再选择要修剪的对象。

修剪命令的详细操作步骤

基本修剪操作

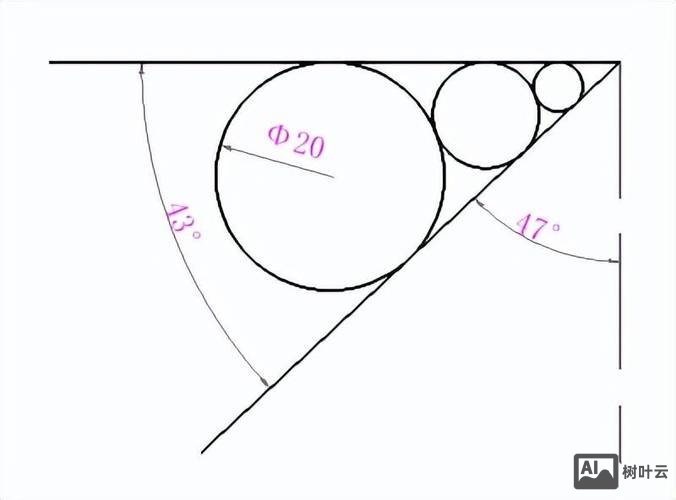

以修剪两条相交直线中的一部分为例：

• 步骤1：调用“TRIM”命令，命令行提示“选择对象或 <全部选择>：”。
• 步骤2：选择作为剪切边的对象（例如选择直线A），按回车键确认，若需多个剪切边,可连续选择后按回车键。
• 步骤3：命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：”，此时点击需要修剪的部分（例如直线B超出直线A的部分）,该部分将被删除。
• 步骤4：按回车键结束命令,完成修剪。

选项解析

修剪命令提供多个选项,用于复杂场景下的操作：

• 栏选(F)：通过绘制一条临时线段，选择与该线段相交的所有对象作为修剪目标,适用于批量修剪。
• 窗交(C)：通过矩形窗口选择对象,仅选中窗口内与剪切边相交的部分进行修剪。
• 投影(P)：设置修剪空间的投影模式，包括“无”（仅修剪三维空间中实际相交的对象）、“UCS”（在当前XY平面投影修剪）、“视图”（沿当前视图方向投影修剪）,主要用于三维绘图。
• 边(E)：控制是否延伸剪切边，选择“延伸”时，即使剪切边与修剪对象不相交，也可修剪；选择“无”时,仅修剪实际相交的部分。
• 删除(R)：在修剪过程中直接删除选定对象,无需退出命令。
• 放弃(U)：撤销上一步修剪操作。

特殊场景修剪

• 修剪到隐含交点：当剪切边与修剪对象未直接相交时，需先启用“边=延伸”模式，两条平行直线无法直接修剪，但可通过第三条斜线作为剪切边，设置“边=延伸”后修剪斜线与平行线之间的部分。
• 快速修剪全部：调用命令后直接按回车键（相当于“全部选择”），再点击需要修剪的对象,可快速修剪图形中所有超出剪切边的部分。

修剪命令的高级技巧与注意事项

高级技巧

• 与延伸命令结合使用：按住Shift键点击需要延伸的对象，可将修剪命令临时切换为延伸命令，实现“修剪/延伸”一体化操作。
• 块参照的修剪：若剪切边或修剪对象为块参照，需先使用“EXPLODE”命令分解块，或通过“块编辑器”修改块定义。
• 多段线与样条曲线的修剪：修剪多段线时，若需同时删除多个线段，可使用“栏选”选项；修剪样条曲线时，注意控制点会随修剪自动调整,避免曲线变形。

注意事项

• 剪切边的选择顺序：必须先选择剪切边，再选择修剪对象,否则命令无法执行。
• 复杂图形的修剪效率：对于包含大量对象的复杂图形，建议先关闭不必要的图层，或使用“窗交”选项快速选择目标,提高操作效率。
• 修剪后的对象特性：修剪后对象的图层、线型等特性保持不变，但若剪切边与修剪对象属性不同,需注意最终显示效果是否符合设计要求。

修剪命令与其他修改命令的协同应用

在实际设计中,修剪命令常与其他修改命令配合使用，

• 与“延伸”命令协同：用于调整线条端点位置,确保图形闭合或对齐。
• 与“打断”命令协同：先使用“打断”命令分割对象，再通过修剪命令去除多余部分,可实现更精确的编辑。
• 与“阵列”命令协同：在环形或矩形阵列生成后,使用修剪命令清理阵列对象之间的交叉线条。

修剪命令在不同CAD版本中的差异

不同版本的CAD软件（如AutoCAD、中望CAD、浩CAD等）在修剪命令的核心功能上基本一致，但界面布局和选项名称可能略有差异，AutoCAD 2020版后，“修剪”按钮集成在“修改”面板中，并支持“快速访问工具栏”自定义；而部分国产CAD软件可能将“投影”选项简化为“2D/3D”模式,用户需根据具体版本调整操作习惯。

相关问答FAQs

Q1：为什么修剪时提示“未找到有效的边”？
A：通常是因为未选择剪切边或剪切边与修剪对象无实际/隐含交点，解决方法：先确认已选择有效的剪切边并按回车键，若为隐含交点修剪，需通过“边(E)”选项设置为“延伸”模式。

Q2：如何快速修剪图形中所有重叠的线段？
A：调用“TRIM”命令后，直接按回车键（全选剪切边），然后输入“F”启用“栏选”模式，绘制一条贯穿所有重叠区域的线段,即可一次性修剪所有与该线段相交的多余线段。
