CAD便宜命令有哪些？

在CAD软件中,”便宜命令”并非指软件本身的价格，而是指那些能够高效完成绘图任务、减少重复操作、提升工作效率的实用命令，它们如同”性价比”工具一样，用最简单的步骤实现复杂功能，以下从基础绘图、编辑优化、高效技巧三个维度，详细解析这些”便宜命令”的使用方法及场景。

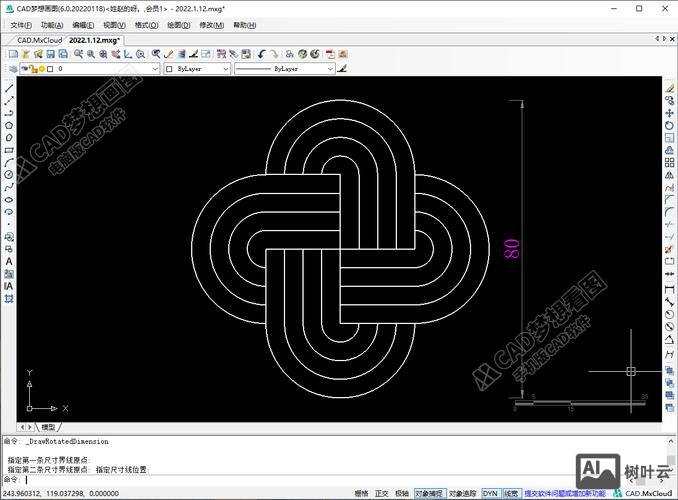

（图片来源网络，侵删）

基础绘图类”便宜命令”：快速构建图形框架

基础绘图命令是CAD的”入门钥匙”，掌握它们能快速勾勒出图形轮廓，避免繁琐的鼠标操作。

L（Line）：直线命令是最基础的绘图工具，通过输入起点和终点坐标（如”0,0″到”100,50″）或结合极坐标（如”@100<30″）绘制直线，配合”对象捕捉”功能可精准连接端点、中点等关键位置。
C（Circle）：绘制圆时，除输入圆心半径外，还可使用”2P”（两点直径）或”3P”（三点定圆）选项，例如通过三个已知点绘制外接圆，避免手动计算圆心。
REC（Rectangle）：矩形命令支持输入对角点坐标，或使用”尺寸”选项直接输入长宽（如”rec 0,0 100,60″），快速生成标准矩形；配合”倒角”（C）或”圆角”（F）选项，可一步完成带修饰的矩形。
POL（Polygon）：绘制正多边形时，输入边数后选择”内接于圆”（I）或”外切于圆”（C），再指定圆心和半径，即可快速生成三至1024边的正多边形，适用于机械零件中的六角螺母等图形。

编辑优化类”便宜命令”：提升修改效率

编辑命令能快速调整已有图形,减少重复绘制的工作量，是CAD绘图的”效率加速器”。

O（Offset）：偏移命令通过指定距离复制对象，生成平行曲线，如将矩形向外偏移5mm生成边框；对圆弧、多段线同样适用，且可连续偏移，适合绘制多层结构。
TR（Trim）：修剪命令通过选择剪切边，快速删除多余线段，例如用交叉窗口选择所有对象后，点击需要修剪的线段，即可清理图形交叉部分；配合”栏选”（F）选项，可批量修剪多条线。
EX（Extend）：延伸命令与修剪相反，将对象延伸至指定边界，如将短线延伸至长线相交，适用于图形轮廓的完善。
AR（Array）：阵列命令支持”矩形阵列”（R）和”环形阵列”（P），例如将螺栓孔沿圆周均匀分布（”ar p 指定中心点项目数360″），或生成楼梯踏步的线性阵列，避免手动复制排列。

高效技巧类”便宜命令”：简化操作流程

组合使用命令或利用参数设置,能进一步减少操作步骤，实现”一键式”绘图。

MI（Mirror）：镜像命令通过选择对称轴复制对象，适用于绘制对称图形（如轴承盖），保留源对象可生成双侧图形，删除源对象则仅保留镜像结果。
MA（Match Properties）：特性匹配命令类似于”格式刷”，将源对象的图层、线型、颜色等属性复制到目标对象，统一图形风格，避免逐个修改。
QLEADER（快速引线）：标注引线时，通过输入”qleader”指定起点和位置，可快速添加文字说明，适合零件注释或尺寸标注的补充说明。
图层管理命令（LA）：图层命令（Layer）可新建、冻结或锁定图层，例如将辅助线置于”辅助层”并冻结，仅显示”主体层”图形，避免误操作；配合”图层状态管理器”，可快速切换不同显示状态。

常用”便宜命令”功能速查表

命令缩写	全称	核心功能	典型应用场景
L	Line	绘制直线	轮廓线、中心线绘制
O	Offset	偏移复制对象	平行线、边框生成
TR	Trim	修剪多余线段	图形交叉处清理
AR	Array	阵列复制对象	螺栓孔分布、楼梯踏步排列
MA	MatchProps	复制对象属性	统一图层、线型风格
QLEADER	QuickLeader	快速添加引线标注	零件注释、尺寸说明

相关问答FAQs

Q1：如何快速批量修改多个对象的图层？
A：使用”MA（Match Properties）”命令，先选择源对象（目标图层），再框选需要修改的多个对象，即可一次性将它们的图层统一为源对象的图层，若需新建图层，可通过”LA（Layer）”命令创建图层后，选中对象后右键选择”特性”，在”图层”下拉菜单中选择目标图层。

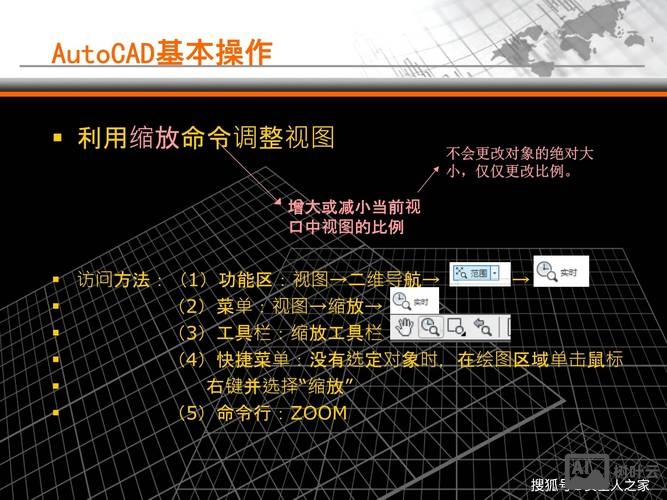

（图片来源网络，侵删）

Q2：偏移命令（O）无法生成精确距离的平行线，如何解决？
A：偏移距离不精确通常因”正交模式”未开启或对象捕捉干扰导致，解决方法：1）确保状态栏”正交模式”（F8）开启，限制鼠标移动方向；2）输入偏移距离时，直接在命令行输入数值（如”10″），避免用鼠标点击近似位置；3）对复杂曲线（样条曲线）偏移时，可先用”PE（Pedit）”命令将其转换为多段线，再进行偏移。
