CAD块隐藏命令怎么用？

在CAD软件中，块（Block）是提高绘图效率的重要工具，它允许用户将多个对象组合成一个单一对象，便于重复使用和管理，在实际操作中，经常需要隐藏块中的某些部分，以简化显示或突出重点内容，CAD并没有直接名为“块隐藏”的独立命令，但通过多种组合方式可以实现类似功能,以下将详细解析这些方法及其应用场景。

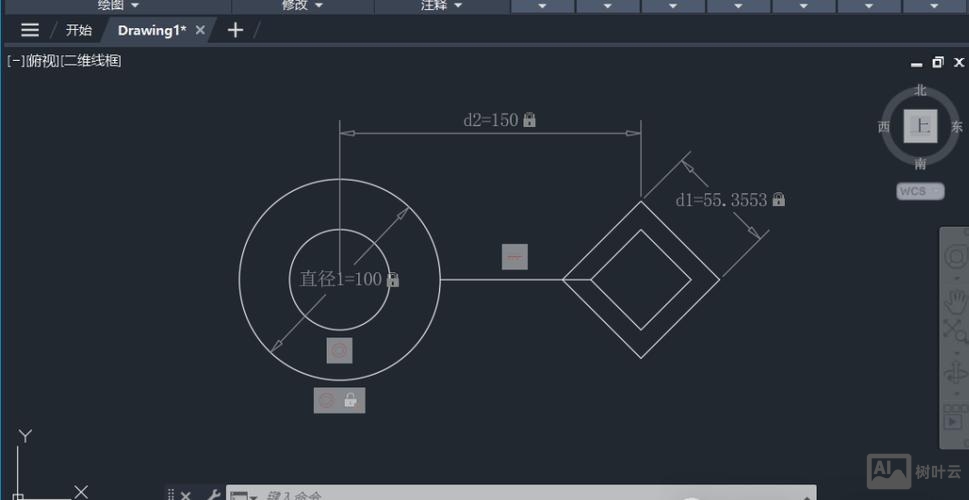

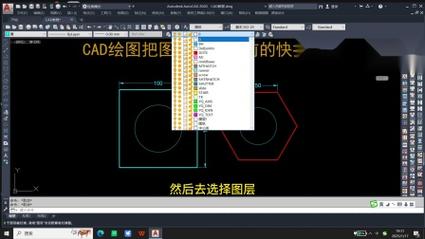

通过图层控制隐藏块内容

图层是CAD中管理对象显示状态的核心工具，通过将块内的对象分配到不同图层，可以快速隐藏整个块或其内部特定部分,具体操作步骤如下：

1. 分解块：使用Xplode或X命令分解块,使其恢复为独立对象。
2. 修改图层：选中需要隐藏的对象，打开“特性”面板（快捷键Ctrl+1），修改其图层为“关闭”或“冻结”状态。
3. 重新创建块：将修改后的对象重新定义为块（B或Block命令）,保存后即可通过控制图层状态隐藏部分内容。

优点：操作简单，兼容所有CAD版本；缺点：需要分解块，可能导致块定义丢失,不适合动态修改。

使用动态块（Dynamic Block）的可见性参数

动态块是CAD的高级功能，通过添加“可见性参数”和“可见性状态”，可以实现在不分解块的情况下切换显示内容,操作流程如下：

1. 编辑块：双击块进入块编辑器（Bedit命令）。
2. 添加可见性参数：在“块编写”选项板中点击“可见性参数”,将其拖至块上。
3. 创建可见性状态：在“可见性状态”对话框中新建状态（如“显示全部”“隐藏部分”）,分别在不同状态下显示或隐藏对应对象。
4. 保存块：退出块编辑器后,通过单击块上的可见性夹点即可切换状态。

优点：无需分解块，支持动态调整；缺点：设置较复杂,需要一定学习成本。

通过属性块（Attribute Block）的可见性控制

属性块是包含文本信息的块，通过修改属性的可见性可以隐藏特定内容,操作方法如下：

1. 定义属性：使用Attdef命令创建属性（如标记“NAME”和提示“输入名称”）。
2. 创建属性块：将属性与其他对象组合为块（B命令）。
3. 编辑属性可见性：双击块打开“增强属性编辑器”，在“属性”选项卡中取消勾选“显示”选项,即可隐藏属性文本。

优点：适合管理块中的文本信息；缺点：仅能隐藏属性对象,无法控制普通图形。

利用图层隔离（Layer Isolate）临时隐藏

若需临时隐藏块中的部分对象，可使用图层隔离功能,步骤如下：

1. 选择对象：选中块中需要隐藏的对象。
2. 图层隔离：输入Layiso命令，按回车键，选中的对象所在图层将被隔离,其他图层自动隐藏。
3. 退出隔离：通过Layuniso命令恢复所有图层显示。

优点：快速临时隐藏，无需修改块定义；缺点：仅对当前视口有效,关闭CAD后失效。

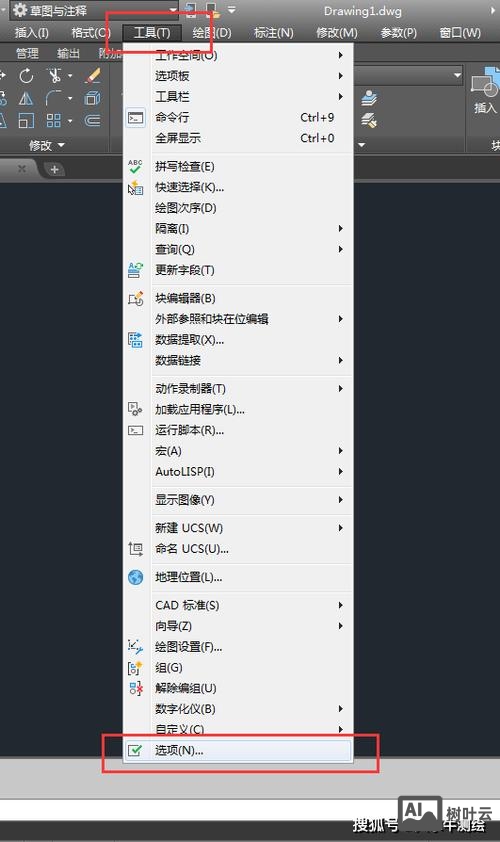

通过块编辑器中的“隐藏”选项

在块编辑器中，可以直接隐藏特定对象,步骤如下：

1. 进入块编辑器：Bedit命令选择目标块。
2. 选择对象：框选需要隐藏的对象。
3. 设置隐藏：在“常用”选项卡中点击“隐藏”按钮（或输入VISIBILITY命令），选中的对象将在块外部不可见,但保留在块定义中。

优点：无需分解块，保持块完整性；缺点：隐藏后需在块编辑器中才能重新显示。

使用外部参照（Xref）的绑定与剪裁

对于作为外部参照插入的块,可通过剪裁边界隐藏部分内容：

1. 附着外部参照：使用Xattach命令插入外部参照文件。
2. 定义剪裁边界：输入Xclip命令，绘制多边形或矩形作为剪裁边界,边界外的对象将被隐藏。
3. 编辑剪裁：双击剪裁边界可调整形状或删除剪裁。

优点：适合大型图纸，减少文件大小；缺点：仅对外部参照有效,无法用于内部块。

常见方法对比与应用场景

相关问答FAQs

Q1: 如何在不分解块的情况下隐藏块内的部分对象？
A1: 可以通过两种方式实现：一是使用动态块的“可见性参数”功能，在块编辑器中创建可见性状态并切换；二是在块编辑器中选中对象后，点击“隐藏”按钮（或输入VISIBILITY命令），使对象在块外部不可见，两种方法均无需分解块,且保持块定义的完整性。

Q2: 动态块的可见性状态无法切换怎么办？
A2: 首先检查是否正确添加了“可见性参数”并创建了多个可见性状态，确保每个状态下对应对象的显示/隐藏状态已设置，确认块是否已保存并退出块编辑器，若仍无法切换，可尝试重新定义块（Block命令）或检查CAD版本是否支持动态块功能（如AutoCAD 2007及以上版本）。
