在CAD绘图过程中，经常会遇到需要将复杂对象拆分为多个独立元素的情况，例如将一条多段线分解为单独的线段，将块分解为基础图形，或将一个图案填充拆分为多个独立对象，CAD中的“分离”命令（EXPLODE/X命令）便成为不可或缺的工具，该命令能够将复合对象分解为其组件对象，从而方便用户对单个元素进行编辑和修改，极大提升了绘图效率，本文将详细讲解CAD分离命令的使用方法、适用对象、注意事项及实际应用技巧。

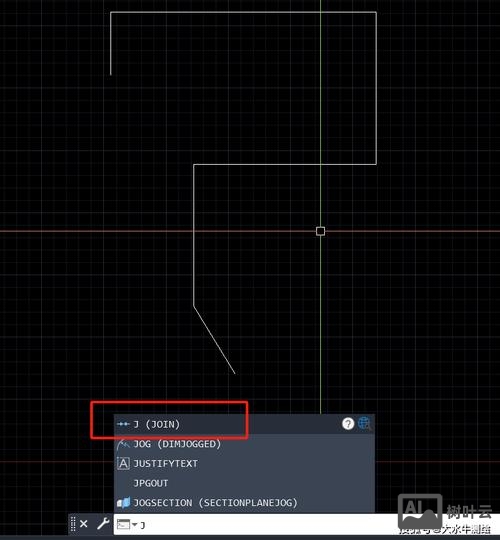

我们需要了解如何调用分离命令，在CAD中，分离命令主要有三种调用方式：一是通过命令行直接输入“EXPLODE”或快捷键“X”，然后按回车键确认；二是点击“常用”选项卡中“修改”面板上的“分解”按钮；三是通过菜单栏，依次选择“修改”>“分解”，无论采用哪种方式，调用命令后，CAD会提示用户“选择对象”，此时需要使用鼠标框选或点选需要分解的对象，按回车键后,选中的对象将被分解为其组件对象。

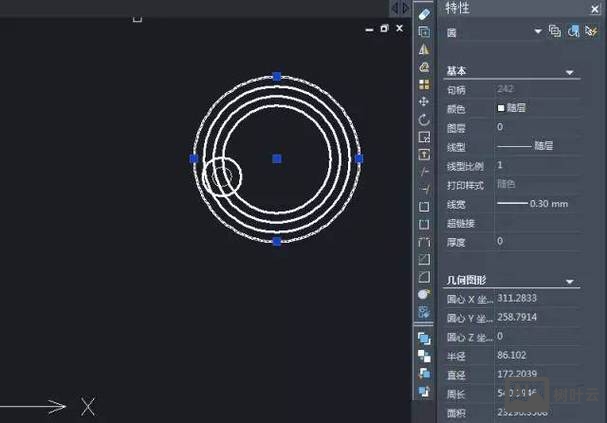

分离命令支持的适用对象范围非常广泛，几乎涵盖了CAD中所有类型的复合对象，常见的可分解对象包括：多段线（分解为直线、圆弧或单独的线段）、块（分解为创建块时的原始对象）、尺寸标注（分解为直线、箭头和文字）、图案填充（分解为多条独立的线或曲线）、多行文字（分解为单行文字）、面域（分解为直线、圆弧等边界线）、三维实体（分解为面、边或顶点）等，值得注意的是，并非所有对象都能被分解，例如图层被锁定或冻结的对象、外部参照中的对象以及某些特殊类型的对象（如视口）无法通过分离命令分解，部分对象可能需要多次执行分离命令才能完全分解，例如嵌套的块（块中包含其他块）,需要逐级分解才能得到最终的独立元素。
在使用分离命令时，掌握一些实用技巧能够更好地发挥其功能，分解块后，原始块中的对象可能会恢复到创建块时的图层、颜色和线型设置，这与当前图层的设置可能不同，因此在分解前需要留意对象的图层属性，对于多段线，分解后其宽度、切线等信息将丢失，分解后的线段和圆弧将默认为“随层”属性，对于图案填充，分解后虽然可以单独编辑其中的线条，但图案的关联性会消失，即边界修改后图案不会自动更新，因此在需要动态调整图案边界时应谨慎使用分解命令，分解复杂对象时，如果对象包含大量子对象（如具有复杂几何形状的块），分解过程可能会导致文件体积暂时增大,操作时需耐心等待。
为了更直观地展示分离命令的效果,以下通过表格列举几种常见对象的分解结果：
| 分解前对象 | 分解后结果 | 注意事项 |
|---|---|---|
| 多段线（含直线和圆弧） | 单独的直线段和圆弧段 | 分解后线宽信息丢失，线型随层 |
| 图块（含多个图形元素） | 构成图块的独立图形元素（如直线、圆等） | 嵌套块需多次分解，图层属性可能恢复 |
| 图案填充 | 多条独立的封闭或开放线条 | 失去与边界的关联性，无法动态更新 |
| 尺寸标注 | 尺寸线、尺寸界线、箭头、文字等独立对象 | 文字可能分解为单独的实体，编辑复杂化 |
| 三维实体 | 面、边或顶点（取决于实体类型） | 分解后可能生成大量小对象，影响性能 |
在实际应用中，分离命令常用于以下场景：当需要修改块中的单个元素时，可先将块分解再进行编辑；当需要将多段线转换为单独的线段以便进行修剪或延伸操作时，可通过分解实现；当需要提取图案填充中的某条线条进行特殊处理时，分解后即可单独选择，需要注意的是，虽然分离命令功能强大，但滥用可能会导致图形组织混乱，因此在分解前建议先备份原图形,或在分解后检查对象的属性是否符合预期。
相关问答FAQs：
问题1：为什么有些对象分解后没有变化？
解答：这种情况通常由以下原因导致：一是对象本身已经是独立的基本对象（如单独的直线、圆等），无法进一步分解；二是对象所在的图层被锁定、冻结或处于外部参照状态，此时无法执行分解操作；三是某些特殊对象（如视口、多线等）需要使用特定的命令进行分解，而非EXPLODE命令，建议先检查对象类型和图层状态,确认是否符合分解条件。
问题2：分解块后，图形的颜色和线型发生了变化，这是为什么？
解答：分解块时，块中的对象会恢复到创建块时的原始属性（包括颜色、线型、线宽等），而忽略当前图层的设置，如果块中的原始对象在创建时被设置为“红色”和“虚线”，即使当前图层为“蓝色”和“实线”，分解后这些对象仍会显示为红色虚线，若要恢复当前图层的属性，可在分解后使用“特性匹配”（MATCHPROP）命令,将目标对象的属性应用到分解后的元素上。
