CAD楼梯命令怎么用？

在CAD软件中,楼梯命令是建筑设计中非常实用的工具，能够快速生成符合规范的楼梯模型，极大提高绘图效率，不同版本的CAD（如AutoCAD、浩辰CAD等）在楼梯命令的调用和功能细节上可能略有差异，但核心操作逻辑基本一致，以下将以AutoCAD为例，详细解析楼梯命令的使用方法、参数设置及实用技巧。

楼梯命令的调用方式

楼梯命令通常位于“工具”或“绘图”菜单下的“建筑设计”子菜单中，也可通过命令行直接输入快捷键调用，在AutoCAD的建筑插件（如“ architects ”工具集）中，输入“STAIR”或“XLT”即可启动楼梯命令，部分CAD版本（如浩辰CAD）中，楼梯命令可能归类于“三维建模”或“常用构件”模块，需通过自定义工具栏或命令行搜索功能定位。

楼梯命令的主要参数设置

启动楼梯命令后,系统会弹出参数对话框或命令行提示，需依次设置以下关键参数：

1. 楼梯类型
   包括直线楼梯、L型楼梯、U型楼梯、旋转楼梯等，不同类型适用于不同场景，如公共建筑多采用双跑L型楼梯，住宅阳台常用直线楼梯，部分高级插件还支持自定义弧形楼梯或异形楼梯。

2. 尺寸参数


   （图片来源网络，侵删）
   • 踏步高度：根据规范，一般150-180mm，常见值为150mm或175mm。
   • 踏步宽度：通常260-300mm，公共楼梯不宜小于280mm。
   • 楼梯宽度：按设计需求设定，如单人梯900mm，双人梯1500-1800mm。
   • 平台尺寸：需满足通行要求，深度不小于楼梯宽度。

   部分参数可通过表格形式直观对比,

   参数类型	最小值	常用值	最大值	适用场景
   踏步高度	150mm	175mm	200mm	住宅、公共建筑
   踏步宽度	260mm	300mm	350mm	公共建筑
   楼梯宽度	900mm	1200mm	2000mm	单人至多人通行
   平台深度	1000mm	1500mm	3000mm	楼梯转折处

3. 结构参数

   • 梯梁高度：影响楼梯整体厚度，通常200-400mm。
   • 扶手设置：包括扶手高度（900-1100mm）、扶手样式（直线、弧形）等。
   • 材质选择：混凝土、钢结构或木楼梯，部分插件支持材质贴图预览。

4. 定位方式
   通过鼠标拾取楼梯起点和终点，或输入具体坐标值，对于旋转楼梯，需指定圆心半径和起始角度。

楼梯命令的操作步骤

1. 启动命令并选择类型：输入“STAIR”后，在命令行选择“直线楼梯”或“L型楼梯”等。
2. 输入关键尺寸：根据提示依次输入踏步高度、宽度、楼梯跑数等，命令行提示“输入踏步高度[150]：”，直接回车确认默认值或输入新值。

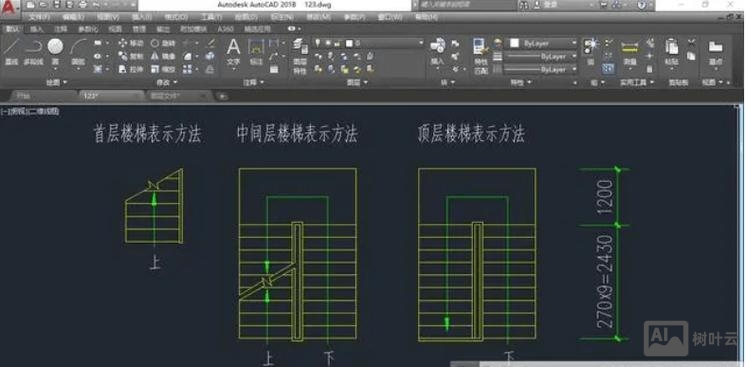

3. 绘制楼梯路径：在绘图区指定楼梯起点，拖动鼠标确定方向和长度，单击确认终点。
4. 调整细节参数：若需修改扶手、平台等，可在生成楼梯后通过“特性”选项板（快捷键Ctrl+1）调整。
5. 完成并检查：按空格键或Enter键生成楼梯，使用“三维观察”命令检查模型是否合理。

实用技巧与注意事项

1. 参数化修改：生成的楼梯为块参照，双击可重新打开参数对话框，批量调整尺寸。
2. 分层管理：建议将楼梯单独创建在“楼梯层”，便于与其他构件分离编辑。
3. 规范校核：部分插件（如天正建筑）内置楼梯规范检查功能，可自动提示踏步高宽是否超标。
4. 与坡道命令的区别：楼梯命令仅生成阶梯式楼梯，若需绘制无障碍坡道，需调用“坡道”命令（通常输入“RAMP”）。

相关问答FAQs

Q1: 如何在CAD中绘制带中间平台的L型楼梯？
A1: 启动楼梯命令后，选择“L型楼梯”类型，在参数设置中勾选“显示平台”选项，绘制时，先指定第一跑楼梯的起点和方向，在转折点处单击确认，再绘制第二跑楼梯，系统会自动生成连接平台，若需调整平台尺寸，可在生成后选中楼梯，通过“特性”选项板修改“平台宽度”参数。

Q2: 楼梯命令生成的模型无法编辑怎么办？
A2: 通常是因为楼梯被锁定或属于外部参照块，可尝试以下方法：

1. 选中楼梯,输入“XREF”命令，在弹出的对话框中解除绑定；
2. 使用“块编辑器”（命令“BEDIT”）进入块定义，修改参数后保存；
3. 若为插件生成的楼梯,需确保插件版本与CAD版本兼容，或尝试“分解”（X命令）后重新编辑，但分解可能导致参数丢失，建议优先使用块编辑功能。
