在CAD软件中，爆破命令（EXPLODE命令）是一种常用的编辑工具，主要用于将复合对象分解为多个独立的单一对象，这一功能在工程设计、绘图修改等场景中具有重要作用，能够帮助用户快速简化复杂图形或对特定部分进行精细化调整，以下将从命令功能、操作步骤、适用对象、注意事项及应用技巧等方面详细解析CAD爆破命令。

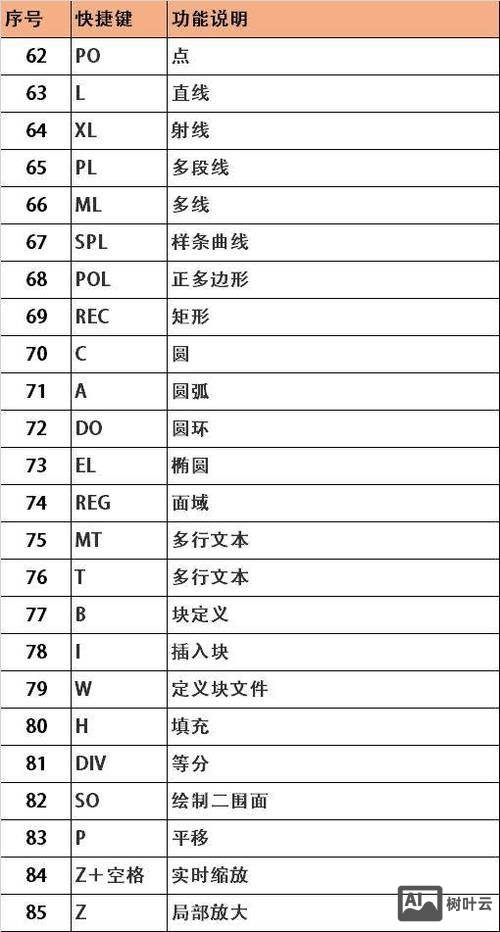

（图片来源网络，侵删）
爆破命令的基本功能
爆破命令的核心作用是“分解”，即打破对象的组合结构，使其还原为最基本的构成单元，多段线（POLYLINE）会被分解为独立的直线段和圆弧，块（BLOCK）会被分解为原始的图形元素，尺寸标注（DIMENSION）会被分解为直线、文字和箭头等，通过分解，用户可以对图形的局部进行单独编辑，如修改线型、调整颜色或删除特定部分,而无需重新绘制整个图形。
爆破命令的操作步骤
在CAD中调用爆破命令的方法有多种,以下是具体操作流程：
- 启动命令：可以通过以下三种方式之一启动爆破命令：
- 命令行输入“EXPLODE”或简化命令“X”,按回车键；
- 点击“常用”选项卡下的“修改”面板中的“分解”按钮；
- 通过菜单栏“修改”→“分解”选项调用。
- 选择对象：启动命令后，命令行提示“选择对象”，此时需用鼠标框选或点选需要分解的对象，可以同时选择多个对象,按回车键确认选择。
- 完成分解：确认选择后，CAD会自动对选中的对象进行分解，分解后的对象将直接显示在绘图区，无需进一步操作，若对象无法分解，命令行会提示“无法分解”。
爆破命令适用的对象类型
爆破命令并非适用于所有对象，其支持分解的复合对象主要包括以下几类（部分特殊对象可能需多次分解）：
| 对象类型 | 分解后的结果 |
|---|---|
| 多段线（POLYLINE） | 分解为直线段、圆弧或二维多段线（若宽度非零，宽度信息丢失） |
| 块（BLOCK） | 分解为创建块时的原始图形对象（如直线、圆、文字等） |
| 尺寸标注（DIMENSION） | 分解为直线、箭头、文字和定义点等组成部分 |
| 图案填充（HATCH） | 分解为独立的线条或图形（关联填充会失去关联性） |
| 面域（REGION） | 分解为边界线（直线、圆弧等） |
| 多行文字（MTEXT） | 分解为单行文字 |
| 三维网格（3D MESH） | 分解为三维面（3DFACE） |
注意：部分对象（如多线MLINE、组GROUP）需通过特定方式或命令分解，且某些带属性的块（ATTRIB）分解后属性会变为独立文字对象。

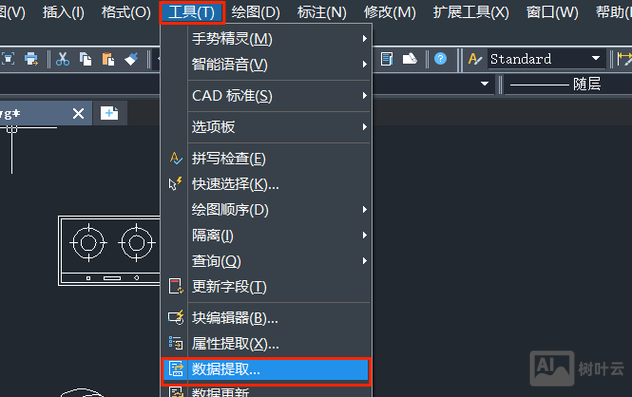

（图片来源网络，侵删）
使用爆破命令的注意事项
- 数据丢失风险：分解可能导致部分属性丢失，如多段线的宽度、填充的关联性等,需谨慎使用。
- 性能影响：分解复杂对象（如高面数三维块）可能增加文件大小,降低软件运行效率。
- 不可逆操作：分解后的对象无法通过“合并”命令恢复,建议提前备份原图。
- 特殊对象限制：某些对象（如视口VIEWPORT、外部参照XREF）无法通过爆破命令分解。
爆破命令的应用技巧
- 选择性分解：仅需编辑对象局部时，可先分解再操作,避免修改整个复合对象。
- 批量分解：结合“选择类似”功能（SELECTSIMILAR命令）可快速分解同类型对象。
- 与其他命令结合：分解后可使用“修剪”（TRIM）、“延伸”（EXTEND）等命令对独立对象进行精细调整。
- 图层管理：分解后可将不同部分转移至对应图层,便于统一管理图形元素。
爆破命令的局限性
尽管爆破功能强大,但其并非万能工具。
- 动态块（Dynamic Block）：分解后可能失去动态特性（如拉伸、翻转功能）。
- 约束对象：带几何约束的对象分解后约束关系可能失效。
- 外部参照：需先绑定（BIND）外部参照才能分解,否则无法操作。
相关问答FAQs
问题1：爆破命令是否可以分解所有类型的CAD对象？
解答：并非所有对象都能被爆破命令分解，多线（MLINE）、外部参照（XREF）、视口（VIEWPORT）等特殊对象无法直接分解，某些带动态属性的块（如动态块）分解后会失去原有功能，对于无法分解的对象，需通过特定命令（如“MLEDIT”分解多线）或先转换为其他对象类型再操作。
问题2：如何判断对象是否已被成功分解？
解答：判断对象是否分解成功可通过以下方法：
- 观察对象特性：分解后，复合对象（如多段线）会显示为多个独立线段，选中时显示不同夹点。
- 使用命令查询：输入“LIST”命令，选择对象后查看文本窗口，若分解成功，对象类型会从“多段线”变为“直线”或“圆弧”等单一类型。
- 编辑测试：尝试单独修改分解后对象的某一部分，若仅局部变化，则分解成功；若整体联动,则未完全分解。

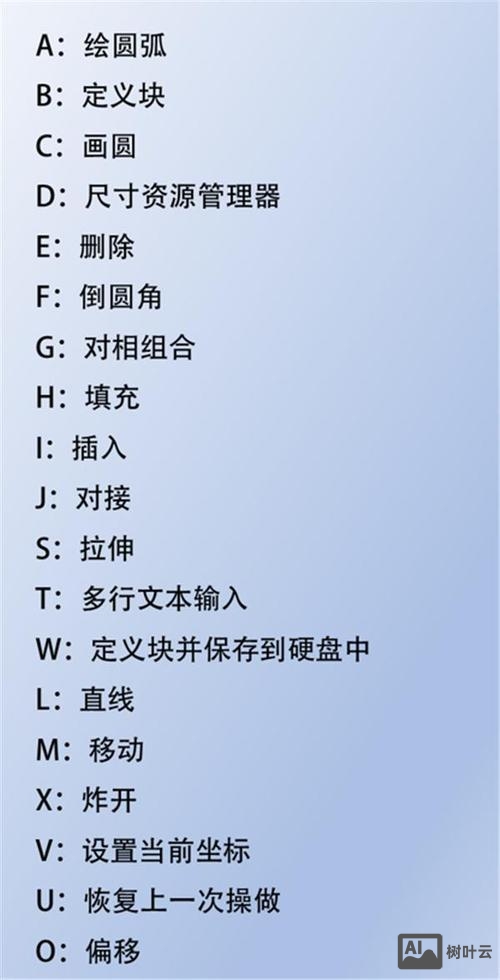

（图片来源网络，侵删）
