CAD嵌套命令如何高效使用？

在CAD软件的操作中,嵌套命令是一种高效的功能，允许用户将一个命令的执行过程嵌入到另一个命令中，从而减少重复操作、提升绘图效率，这种功能尤其适用于复杂图形的绘制和编辑，例如在绘制墙体时需要插入门窗，或在创建三维模型时需要调整多个子对象的属性，本文将详细解析CAD嵌套命令的定义、使用场景、操作步骤及注意事项，并通过具体案例和表格展示其实际应用。

CAD嵌套命令的核心逻辑在于命令的“中断”与“恢复”，当用户启动一个主命令（如“矩形”或“拉伸”）后，可以通过输入特定快捷键或命令选项临时中断当前命令，转而执行另一个子命令（如“圆”或“移动”），待子命令完成后，系统会自动返回主命令的执行状态，继续未完成的操作，这种嵌套机制不仅简化了工作流程，还避免了频繁退出和进入命令的繁琐步骤，在使用“多线”命令绘制墙体时，用户可以嵌套“圆”命令在墙体上开洞，而无需先完成多线绘制再单独编辑。

嵌套命令的使用场景非常广泛,在二维绘图中，常用于“块”定义过程中的动态属性插入，例如在创建带文字的标题栏块时，嵌套“文字”命令以动态填充内容；在三维建模中，嵌套命令可用于“拉伸”或“旋转”操作中局部修改截面形状，如先拉伸一个基础轮廓，再嵌套“布尔运算”命令进行切割或合并，在参数化设计中，嵌套命令能实现尺寸驱动图形的功能，例如在“约束”命令中嵌套“标注”命令，通过修改标注值实时更新图形尺寸。

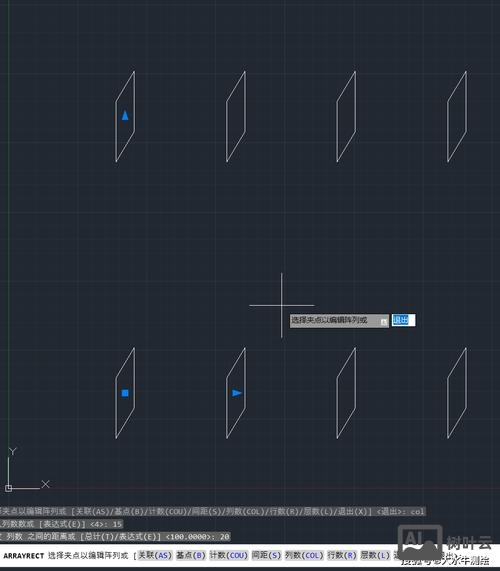

要正确使用嵌套命令,需掌握其操作步骤，以AutoCAD为例，当执行“阵列”命令时，若需调整阵列对象的间距，可按以下步骤操作：1. 启动“阵列”命令（如“AR”+“矩形阵列”）；2. 选择阵列对象后，在命令行输入“选项（O）”进入高级设置；3. 选择“编辑来源（E）”，此时会中断阵列命令，进入块编辑器或直接选择单个对象；4. 使用“移动”或“拉伸”命令调整对象位置；5. 完成编辑后按“Enter”键，系统自动返回阵列命令，并更新所有阵列实例，这一过程中，嵌套命令的触发依赖于命令行提示中的特定选项，用户需熟悉这些选项的快捷键或全称。

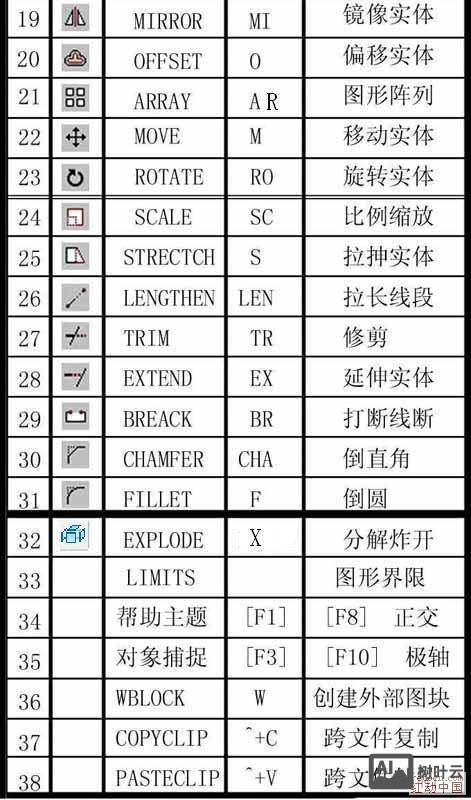

嵌套命令的注意事项包括命令兼容性和操作逻辑,首先并非所有命令都支持嵌套，打印”或“保存”等系统级命令无法作为子命令嵌入；嵌套命令的层级不宜过深，否则可能导致命令状态混乱，例如在“块编辑”中嵌套“阵列”命令，再嵌套“修剪”命令，可能引发程序卡顿；需注意变量设置，如“FILEDIA”变量控制是否显示文件对话框，若设置为“0”，嵌套命令中的文件操作可能无法通过对话框完成，下表总结了常见CAD软件中支持嵌套的命令类型及示例：

以实际案例说明,假设需绘制一个带螺栓孔的钢板，操作步骤如下：1. 启动“矩形”命令绘制钢板主体；2. 在命令行提示“指定第一个角点”时，输入“选项（O）”并选择“绘制圆（C）”，嵌套“圆”命令在矩形中心绘制一个螺栓孔；3. 完成圆绘制后，自动返回矩形命令，继续绘制矩形；4. 使用“阵列”命令将螺栓孔沿矩形边缘阵列分布，阵列过程中嵌套“移动”命令调整孔的间距，通过这一嵌套流程，用户无需退出矩形命令即可完成复杂图形的绘制，效率显著提升。

尽管嵌套命令功能强大,但初学者常因不熟悉命令逻辑而误操作，在嵌套“块编辑”时若忘记保存更改，可能导致主命令执行失败；或在三维建模中嵌套“材质”命令时，因未退出子命令而无法继续主命令的拉伸操作，为避免此类问题，建议用户在使用前通过命令行的“？”选项查看帮助文档，或通过“UNDO”命令快速回退错误操作，定期保存文件和利用“命令行历史记录”功能（按“F2”键查看）也是保障嵌套命令顺利执行的有效手段。

相关问答FAQs：

1. 问：为什么在CAD中使用嵌套命令时，子命令执行后无法返回主命令？
   答：这通常是由于子命令执行过程中未按“Enter”键确认，或误触了“Esc”键退出，解决方法是确保在子命令完成后通过键盘输入“Enter”或右键选择“确认”，若已退出，可输入“REDO”命令重试，或检查主命令是否因系统变量（如“MODENAME”）设置异常而中断。


   （图片来源网络，侵删）

2. 问：嵌套命令是否适用于所有CAD版本？如何确认当前版本是否支持？
   答：嵌套命令功能在主流CAD软件（如AutoCAD 2016及以上、中望CAD 2020）中均支持，但具体命令选项可能因版本差异而有所不同，确认方法：在命令行输入“命令名+？”（如“ARRAY?”），查看帮助文档中是否标注“可嵌套”或“支持中断执行”；或通过软件官方文档的“命令参考”章节查询兼容性列表。
