如何高效进行CAD二次开发命令？

CAD二次开发命令是指通过编程接口对CAD软件进行功能扩展和定制化开发的技术手段，旨在提升设计效率、实现自动化流程或集成特定行业需求，CAD软件（如AutoCAD、SolidWorks等）通常提供API（应用程序接口）支持，开发者可使用C++、C#、Python、LISP等语言编写脚本或程序，生成自定义命令，这些命令可集成到CAD环境中，实现绘图、参数化建模、数据管理等功能，以下从技术原理、开发流程、应用场景及工具选择等方面展开详细说明。

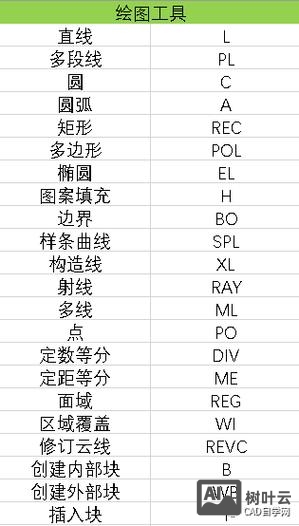

（图片来源网络，侵删）

技术原理与核心概念

CAD二次开发的核心是调用CAD软件提供的API接口，通过编程控制软件内部对象（如图层、实体、标注等）的操作，以AutoCAD为例，其ActiveX Automation接口允许开发者访问和修改图形数据库，而.NET API则提供了更面向对象的编程模型，开发者需理解CAD软件的对象模型（如AutoCAD的数据库、块表、实体表等结构），才能通过代码实现复杂功能，在AutoCAD中，一个直线对象属于“直线类”（Line类），通过.NET API可设置其起点坐标、颜色、线型等属性,并添加到当前图形中。

开发流程与步骤

需求分析：明确开发目标，如批量生成标准件、参数化绘制图形或集成外部数据。
环境搭建：安装CAD软件开发工具包（SDK），配置开发环境（如Visual Studio + AutoCAD .NET API）。

代码编写：根据API文档编写程序，实现功能逻辑，用C#创建一个绘制矩形的命令：

[CommandMethod("DrawRectangle")]
public void DrawRectangleMethod()
{
    Document doc = Application.DocumentManager.MdiActiveDocument;
    Database db = doc.Database;
    Editor ed = doc.Editor;
    using (Transaction trans = db.TransactionManager.StartTransaction())
    {
        BlockTable bt = (BlockTable)trans.GetObject(db.BlockTableId, OpenMode.ForRead);
        BlockTableRecord btr = (BlockTableRecord)trans.GetObject(bt[BlockTableRecord.ModelSpace], OpenMode.ForWrite);
        Point3d pt1 = new Point3d(0, 0, 0);
        Point3d pt2 = new Point3d(10, 10, 0);
        Line line = new Line(pt1, pt2);
        btr.AppendEntity(line);
        trans.AddNewlyCreatedDBObject(line, true);
        trans.Commit();
    }
}

调试与测试：在CAD环境中加载程序（如通过NETLOAD命令加载DLL），测试命令功能。
打包与部署：将程序编译为DLL或EXE文件，并配置CAD的启动加载路径（如AutoCAD的“启动组”）。

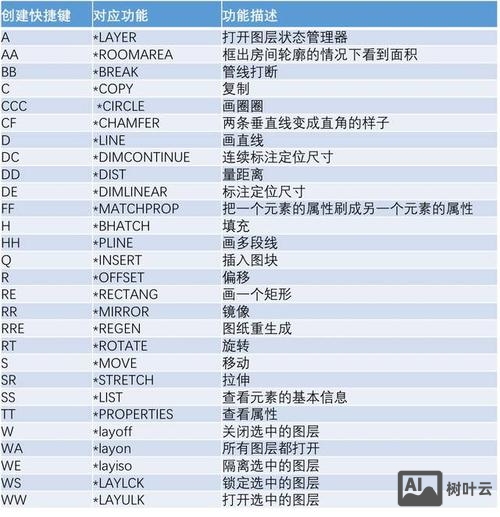

常用开发工具与语言

工具/语言	适用软件	优势	缺点
C#/.NET	AutoCAD	面向对象，支持.NET框架	需要Visual Studio环境
Python	AutoCAD、SolidWorks	语法简洁，库丰富（如pyautocad）	性能较低，复杂功能实现难度大
LISP	AutoCAD	轻量级，适合简单脚本	功能受限，维护性差
C++	各类CAD	高性能，底层操作能力强	开发复杂，需深入理解SDK

应用场景

自动化绘图：批量生成标准件（如螺栓、轴承），减少重复劳动。
参数化设计：通过输入参数自动生成模型（如齿轮的模数、齿数驱动几何形状）。
数据集成：将CAD图纸与ERP/MES系统对接，实现BOM数据自动提取。
定制化界面：开发专用工具栏或菜单，集成行业特定功能（如建筑标注规范）。

注意事项

API兼容性：不同CAD版本（如AutoCAD 2020 vs 2023）的API可能存在差异，需测试多版本支持。
错误处理：代码需包含异常捕获（如无效输入、文件读写错误），避免程序崩溃。
性能优化：批量操作时使用事务（Transaction）和缓冲区（Buffer）减少数据库交互次数。

相关问答FAQs

Q1：CAD二次开发命令是否需要编程基础？
A1：是的，需要一定的编程基础，不同开发语言（如C#、Python）的语法和逻辑理解能力是前提，同时需熟悉CAD软件的对象模型和API文档，对于简单功能（如LISP脚本），入门门槛较低；而复杂功能（如参数化建模）则需要面向对象编程和算法设计能力。

Q2：如何解决CAD二次开发中的“命令未定义”错误？
A2：该错误通常由以下原因导致：（1）程序未正确加载（如AutoCAD中未使用NETLOAD加载DLL）；（2）命令名称拼写错误或未在CommandMethod特性中定义；（3）程序编译失败或引用缺失，解决方法：检查程序加载状态，核对命令名称和特性定义，重新编译项目并确保引用正确的CAD API库。
