ANSYS悬臂梁命令流如何正确编写与调试？

在工程仿真中，ANSYS作为主流的有限元分析软件，其命令流（APDL）功能允许用户通过编程方式实现复杂模型的参数化建模与求解，以悬臂梁分析为例，命令流的高效性和可重复性优势尤为突出，悬臂梁作为典型的力学模型，常用于验证软件功能或教学演示，其命令流编写需涵盖几何建模、网格划分、边界约束、载荷施加及求解后处理等完整流程,以下将详细展开ANSYS悬臂梁命令流的具体实现步骤及关键参数说明。

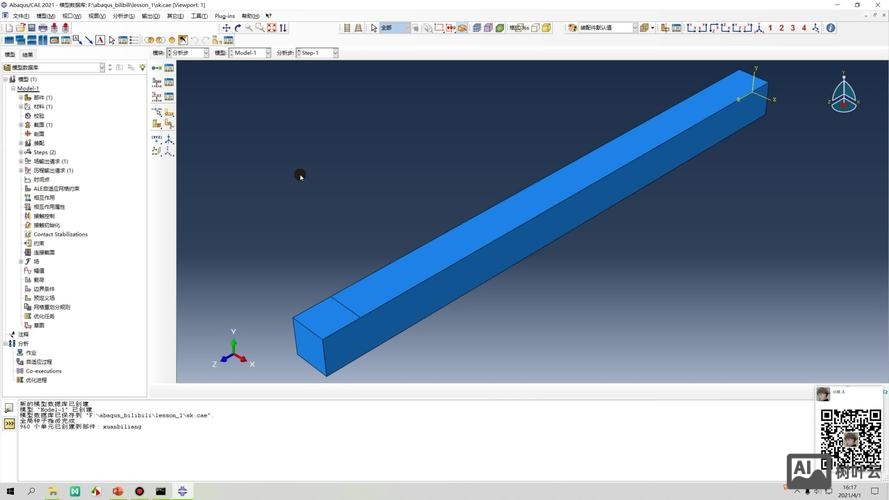

几何建模与材料属性定义

悬臂梁的几何建模通常通过关键点（K）和线（L）构建，参数化设计便于后续修改尺寸，假设梁长度为1m，截面为矩形，高度0.1m，宽度0.05m，命令流首先需定义关键点坐标，依次连接成线，材料属性方面，假设选用钢材，弹性模量取2.1e11Pa，泊松比0.3，密度7850kg/m³，可通过MP命令批量赋值。

/PREP7  ! 进入前处理器
/UNITS, SI  ! 设置单位制为国际单位制
! 定义材料参数
MP, EX, 1, 2.1e11  ! 弹性模量
MP, PRXY, 1, 0.3   ! 泊松比
MP, DENS, 1, 7850  ! 密度
! 几何建模（参数化尺寸）
L, 0.1, 0.05, 0   ! 矩形截面高度与宽度
/PNUM, LINE, 1    ! 显示线编号

此处通过参数化定义截面尺寸，若需调整模型,只需修改对应数值即可更新几何形状。

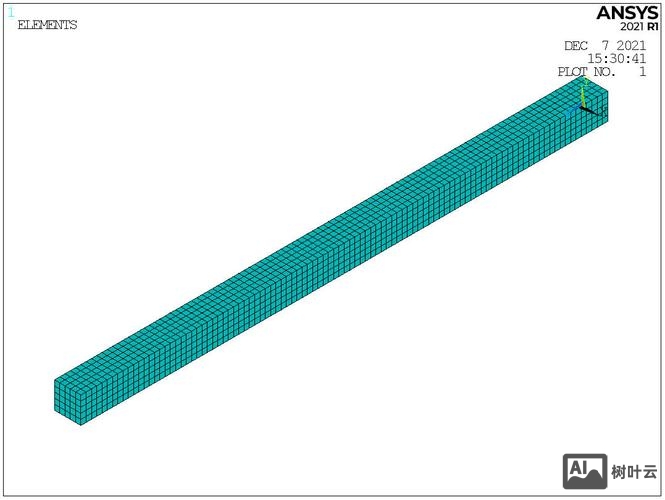

网格划分与单元选择

网格划分是影响计算精度的关键步骤，悬臂梁分析常选用Beam188单元（适合细长结构）或Solid185单元（三维实体），若采用Beam188单元，需先定义截面属性（SECTYPE, SECDATA），然后通过LMESH命令对线划分网格，网格密度控制可通过LESIZE命令设置单元长度，

! 选择单元类型
ET, 1, BEAM188  ! 梁单元
! 定义截面属性
SECTYPE, 1, BEAM, RECT  ! 矩形截面
SECDATA, 0.05, 0.1      ! 宽度、高度
! 网格划分
LESIZE, ALL, 0.01, , , , , 1  ! 单元长度0.01m
LMESH, ALL  ! 对所有线划分网格

若使用Solid185单元，需先通过关键点生成面或体，再通过VMESH划分体网格，并需在截面处设置网格密度过渡,避免应力集中区域的误差。

边界约束与载荷施加

悬臂梁的边界条件为固定端（通常为梁的一端）完全约束，自由端施加集中力或均布载荷，固定端约束通过D命令施加，限制所有自由度（UX, UY, UZ, ROTX, ROTY, ROTZ）；自由端载荷可通过F命令施加集中力，或SF命令施加压力，在自由端施加1000N向下的集中力：

! 施加约束（固定端：关键点1）
D, 1, ALL, 0  ! 约束关键点1的所有自由度
! 施加载荷（自由端：关键点2）
F, 2, FY, -1000  ! 在Y方向施加-1000N集中力

求解与后处理

完成前处理设置后，通过/SOLU进入求解器，选择求解类型（静态分析），然后运行求解（SOLVE），求解完成后，进入后处理器（/POST1或/POST26），查看变形云图、应力分布及支反力等结果。

/SOLU  ! 进入求解器
ANTYPE, STATIC  ! 静态分析
SOLVE  ! 求解

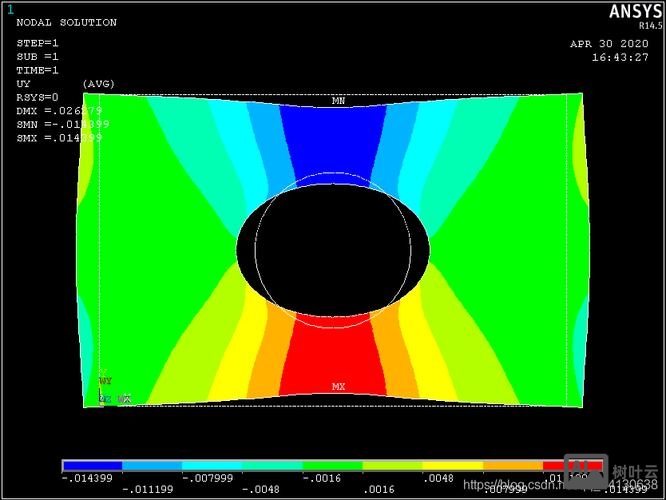

/POST1  ! 进入通用后处理器
PLDISP  ! 显示变形云图
! 查看应力分布
ETABLE, STRESS, SMISC, 1  ! 提取弯曲应力
PLETAB, STRESS  ! 显示应力表

可通过参数化结果提取（如*GET命令）获取最大变形量或应力值,用于后续优化设计。

关键参数说明与注意事项

相关问答FAQs

Q1：悬臂梁分析中，如何选择合适的单元类型（Beam188 vs Solid185）？
A1：选择单元类型需根据分析目的和几何特征决定，若梁的长度远大于截面尺寸（长细比>10），Beam188梁单元更高效，计算量小且结果准确；若需分析截面应力分布或复杂几何形状（如变截面、开孔），则应选用Solid185实体单元，能更真实模拟局部应力集中，但网格划分更复杂，计算耗时较长。

Q2：如何通过命令流验证悬臂梁理论解与仿真结果的一致性？
A2：可通过比较自由端挠度理论值与仿真结果验证，根据材料力学，悬臂梁自由端受集中力F时的挠度公式为δ=FL³/(3EI)，其中L为长度，E为弹性模量，I为截面惯性矩，在命令流中提取最大变形量（如*GET, MAX_DEF, U, Y, MAX），与理论值对比，若误差较大，需检查网格密度（加密网格）、边界约束（是否完全固定）或材料参数（弹性模量是否正确）。
