对象捕捉命令快捷键是CAD软件中用于精确绘图的重要工具，通过预设的捕捉模式，用户可以快速捕捉到对象的特殊几何点，如端点、中点、圆心等，从而提高绘图的准确性和效率，这些快捷键通常由功能键或组合键触发，不同CAD软件（如AutoCAD、浩辰CAD等）的快捷键设置可能略有差异，但核心功能基本一致，以下将详细介绍常用的对象捕捉命令快捷键及其应用场景，并结合表格进行归纳总结,最后附上相关FAQs解答。
在CAD绘图过程中，对象捕捉功能可以帮助用户避免手动输入坐标的繁琐，确保图形元素之间的精确对齐，绘制直线时，使用端点捕捉可以确保直线连接到已有线段的端点；绘制圆时，使用切点捕捉可以确保圆与直线或其他圆相切，对象捕捉命令的快捷键通常分为两类：一类是临时捕捉，通过按下特定键触发，仅对下一次选择有效；另一类是自动捕捉，通过设置“对象捕捉”模式，使其在绘图过程中持续生效，临时捕捉的快捷键通常包括“ENDP”（端点）、“MID”（中点）、“CEN”（圆心）等，而自动捕捉则需通过“草图设置”对话框进行配置。
以下是常用对象捕捉命令快捷键的详细说明及使用场景：
端点捕捉（ENDP）：快捷键为“END”，用于捕捉直线、圆弧、多段线等对象的端点，在绘制需要连接到线段端点的图形时，此功能极为常用,例如在已有线段末端继续绘制新线段。
中点捕捉（MID）：快捷键为“MID”，用于捕捉对象的中点，当需要绘制对称图形或定位到线段、圆弧的中心位置时，中点捕捉可以快速定位,例如在矩形的中点处绘制圆。
（图片来源网络，侵删）圆心捕捉（CEN）：快捷键为“CEN”，用于捕捉圆、圆弧、椭圆或椭圆弧的圆心，在绘制同心圆或需要基于圆心定位的图形时，此功能不可或缺,例如通过圆心绘制半径已知的圆。
节点捕捉（NOD）：快捷键为“NOD”，用于捕捉点对象（POINT）或标注定义点，当图形中包含多个点且需要精确选择时,节点捕捉可以避免误选。
象限点捕捉（QUA）：快捷键为“QUA”，用于捕捉圆、圆弧、椭圆或椭圆弧的象限点（即0°、90°、180°、270°位置），在绘制与象限点对齐的图形时，例如从圆的顶部象限点绘制水平线,此功能非常实用。
交点捕捉（INT）：快捷键为“INT”，用于捕捉两个对象的交点，当需要绘制通过两条线段交点的图形时，交点捕捉可以快速定位,例如在两条直线的交点处绘制圆。
（图片来源网络，侵删）延长线捕捉（EXT）：快捷键为“EXT”，用于捕捉对象延长线上的点，在需要将图形延伸至虚拟延长线位置时，例如将直线延伸至与另一条隐含延长线的交点,此功能十分有用。
插入点捕捉（INS）：快捷键为“INS”，用于捕捉块、文字、属性或外部参照的插入点，在编辑块属性或调整文字位置时,插入点捕捉可以快速定位基点。
垂足捕捉（PER）：快捷键为“PER”，用于捕捉对象上的垂足点，在绘制垂直线或需要确保某线段与另一对象垂直时，垂足捕捉可以保证精度,例如从一点绘制到一条直线的垂直线。
切点捕捉（TAN）：快捷键为“TAN”，用于捕捉圆、圆弧或椭圆的切点，在绘制与圆或圆弧相切的直线或圆时，切点捕捉可以确保相切关系,例如绘制与两个圆同时相切的公切线。
最近点捕捉（NEA）：快捷键为“NEA”，用于捕捉对象上距离光标最近的点，当不需要精确捕捉特定几何点，只需快速接近对象时,最近点捕捉可以提高效率。
外观交点捕捉（APPINT）：快捷键为“APPINT”，用于捕捉三维视图中看起来相交的对象的交点，即使它们在三维空间中并未实际相交，在复杂的三维绘图场景中,此功能有助于快速定位。
为了更直观地展示这些快捷键，以下表格归纳了常用对象捕捉命令的快捷键、功能描述及典型应用场景：
| 快捷键 | 功能描述 | 典型应用场景 |
|---|---|---|
| END | 端点捕捉 | 连接线段端点、绘制封闭图形 |
| MID | 中点捕捉 | 定位线段中心、绘制对称图形 |
| CEN | 圆心捕捉 | 绘制同心圆、基于圆心定位 |
| NOD | 节点捕捉 | 选择点对象、精确定位标注点 |
| QUA | 象限点捕捉 | 从圆的象限点绘制对齐线 |
| INT | 交点捕捉 | 绘制通过两线交点的图形 |
| EXT | 延长线捕捉 | 延伸线段至虚拟交点 |
| INS | 插入点捕捉 | 编辑块、文字的插入基点 |
| PER | 垂足捕捉 | 绘制垂直线、确保对象垂直关系 |
| TAN | 切点捕捉 | 绘制与圆弧相切的直线或圆 |
| NEA | 最近点捕捉 | 快速接近对象、无需精确捕捉时 |
| APPINT | 外观交点捕捉 | 三视图中定位视觉交点 |

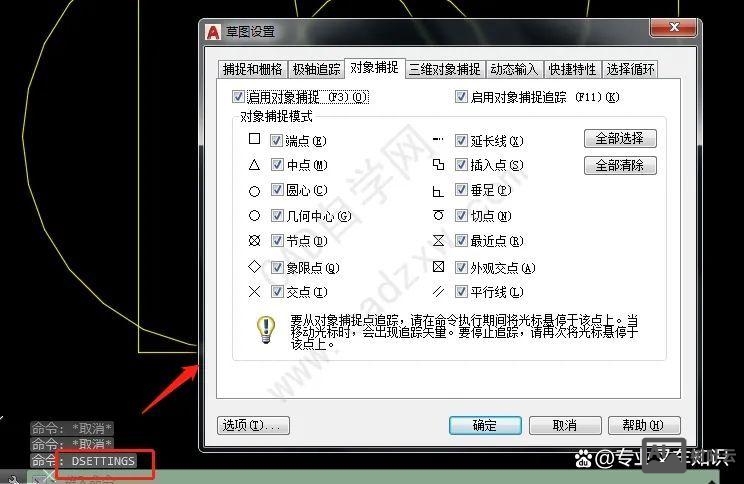

在实际使用中，临时捕捉功能通常通过以下方式触发：在命令执行过程中，按下“Shift”键并右键单击，选择所需捕捉模式；或直接输入快捷键（如输入“END”后按回车），而自动捕捉的设置则需要通过“工具”菜单下的“草图设置”选项，在“对象捕捉”选项卡中勾选需要启用的捕捉模式，并设置“对象捕捉追踪”等辅助功能，需要注意的是，自动捕捉模式开启后，可能会因捕捉过多点而影响绘图流畅度,因此建议根据绘图需求灵活开启或关闭。

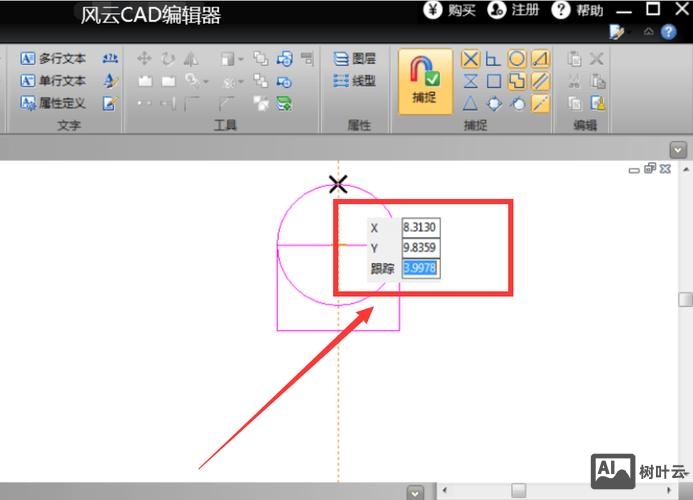

对象捕捉的精度还与图形的显示比例和捕捉间距有关，在“草图设置”中，可以调整“自动捕捉标记大小”和“靶框大小”，以适应不同的绘图需求，对于高精度绘图，建议启用“对象捕捉追踪”功能，结合捕捉点进行动态追踪,从而实现更复杂的定位操作。
相关问答FAQs：
问题1：如何临时启用对象捕捉功能，而不影响当前的自动捕捉设置？
解答：在CAD中，临时捕捉功能可以在不修改自动捕捉设置的情况下快速启用，具体操作为：在命令执行过程中，按住“Shift”键并右键单击，弹出的快捷菜单中会列出所有捕捉选项，选择所需模式即可临时启用；或者直接输入捕捉快捷键（如“END”“MID”等）并按回车，系统将仅对下一次选择生效，这种方法适用于需要临时切换捕捉模式的场景，避免频繁进入“草图设置”对话框调整。
问题2：对象捕捉功能突然失效，无法捕捉到特殊点，可能的原因及解决方法是什么？
解答：对象捕捉功能失效通常由以下原因导致：一是“对象捕捉”模式未开启，需检查“草图设置”中的“对象捕捉”选项卡是否勾选了相应模式；二是捕捉点距离光标过远，可尝试调整“自动捕捉标记大小”或移动光标靠近目标点；三是当前命令不支持对象捕捉，例如在“拉伸”命令中部分捕捉模式可能受限；四是图形文件损坏，可尝试新建文件并导入图形，若以上方法均无效，可尝试输入“OSNAP”命令后按回车，在弹出的对话框中重新配置捕捉模式，或通过“重置”功能恢复默认设置。
