在CAD软件中，XC命令（即XCLIP命令）是用于定义外部参照（External Reference，简称Xref）的剪裁边界的重要工具，外部参照是指将其他图形文件插入到当前图形中作为参照，类似于插入块，但外部参照的数据并未直接嵌入当前文件，而是通过链接方式关联，便于实时更新和协同设计，XCLIP命令允许用户根据需要对外部参照进行局部剪裁，只显示指定区域内的内容，从而简化图形显示、提高编辑效率，并避免因外部参照过于复杂而影响操作，以下将详细介绍XC命令的使用方法、操作步骤、参数设置及实用技巧。

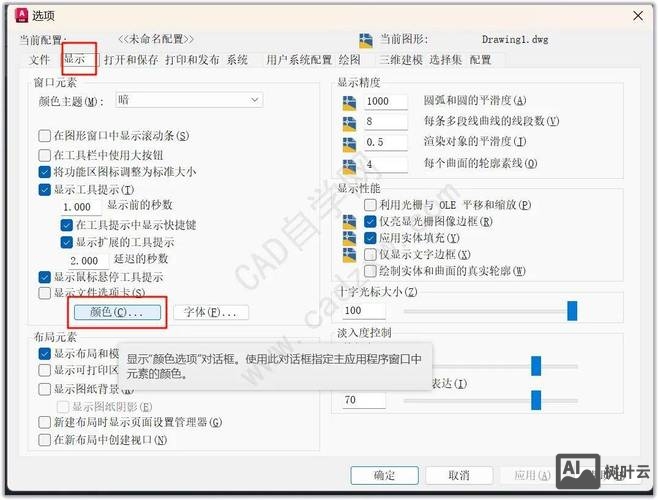

（图片来源网络，侵删）

XC命令的基本调用方式

XC命令可以通过多种方式启动：

命令行输入：在CAD命令行中直接输入“XCLIP”或简化命令“XC”，按回车键确认。
功能区菜单：切换到“插入”选项卡，在“参照”面板中找到“剪裁”按钮（图标通常显示为剪刀或矩形框），点击即可调用命令。
快捷工具栏：在经典工作空间中，通过“参照编辑”工具栏的“剪裁外部参照”图标启动。

启动命令后，根据命令行提示选择需要剪裁的外部参照对象,即可进入剪裁参数设置流程。

XC命令的操作步骤详解

选择外部参照对象

执行XC命令后，命令行会提示“选择对象:”，此时需用鼠标点击当前图形中需要剪裁的外部参照，若图形中有多个外部参照，可逐个选择或使用窗口选择方式批量选取,选择完成后按回车键确认。

指定剪裁类型

选择对象后，命令行显示“输入剪裁选项 [开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建边界>:”，各选项含义如下：

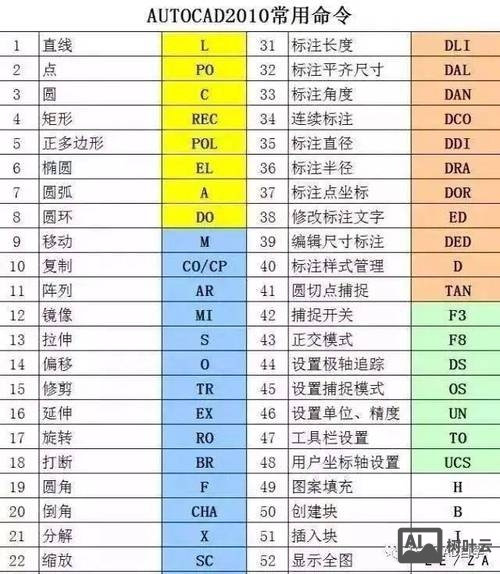

（图片来源网络，侵删）

开(ON)：启用剪裁功能，仅显示剪裁边界内的外部参照内容。
关(OFF)：关闭剪裁功能，显示完整的外部参照。
剪裁深度(C)：设置剪裁的深度，适用于三维模型，可限制沿观察方向的前后剪裁范围。
删除(D)：删除已定义的剪裁边界。
生成多段线(P)：将当前剪裁边界转换为多段线对象，便于后续编辑或作为其他命令的参照。
新建边界(N)：创建新的剪裁边界（默认选项），直接按回车键即可进入下一步。

定义剪裁边界

选择“新建边界”后，命令行提示“选择多段线或 [多边形(P)/矩形(R)/反向剪裁(I)] <矩形>:”，用户可根据需求选择边界类型：

多段线：直接选择已存在的多段线作为剪裁边界，多段线可以是封闭的，也可以是开放的（开放多段线将自动闭合）。
多边形(P)：通过指定多个点绘制不规则多边形边界，适合复杂形状的剪裁。
矩形(R)：通过指定两个对角点绘制矩形边界，最常用的方式之一。
反向剪裁(I)：启用后，将显示剪裁边界外部的内容，而非内部区域，适用于特殊显示需求。

设置剪裁选项

定义边界后，命令行会提示“剪裁选项 [选择多段线(S)/多边形(P)/矩形(R)/反向剪裁(I)] <矩形>:”，此时可进一步调整边界类型或反向剪裁，若需修改边界，可通过“删除(D)”选项清除旧边界后重新创建。

调整剪裁边界（可选）

创建剪裁边界后，可通过夹点编辑功能调整边界形状：

选中外部参照对象，边界将显示虚线轮廓和夹点。
拖动夹点可改变边界顶点位置，实现动态剪裁。
双击边界可进入“外部参照”对话框，在“剪裁”选项卡中设置边界显示样式（如前向隐藏/后向隐藏）。

XC命令的高级应用技巧

剪裁边界的可见性控制
通过“XCLIPFRAME”系统变量可控制剪裁边界的显示状态：

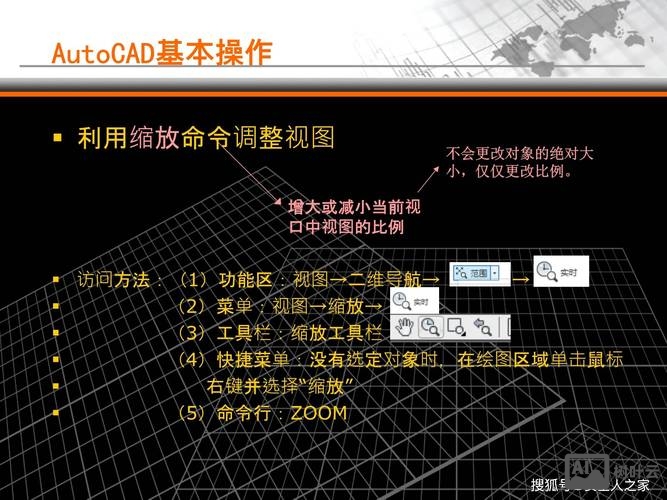

（图片来源网络，侵删）
- 值为“0”时，边界不显示（默认）。
- 值为“1”时，边界显示为虚线，但不可打印。
- 值为“2”时，边界显示为实线，且可打印。
与外部参照嵌套的配合使用
若外部参照中包含其他嵌套的外部参照，XC命令可对其整体剪裁，但需确保嵌套参照的剪裁选项已开启（通过“XCLIP”命令的“开(ON)”选项）。
剪裁边界的导出与重用
使用“生成多段线(P)”选项将剪裁边界转换为多段线后，可将其保存为块或单独文件，便于在其他图形中重复使用相同的剪裁形状。
与视图ports的联动
在布局空间中，可通过将XC剪裁边界与视口（viewport）关联，实现不同视口中外部参照的差异化显示,例如在总平面图中仅显示局部详图区域。

XC命令的常见问题与解决方案

剪裁边界无法显示外部参照内容
原因：可能误操作将剪裁功能关闭（“关(OFF）”选项）。
解决：重新执行XC命令，选择对象后输入“ON”启用剪裁。
剪裁边界无法编辑
原因：未选中外部参照对象或边界未被激活。
解决：确保选中外部参照，若边界未显示，可通过“XCLIPFRAME”变量设置为“1”或“2”以显示边界。
