在CAD软件的操作中，SC命令是一个极为基础且高频使用的工具，其全称为“SCALE”（缩放），该命令主要用于对选中的对象进行等比例或不等比例的大小调整，是图形绘制和编辑过程中不可或缺的功能之一，无论是建筑设计中的构件尺寸调整、机械制图中的零件放大缩小，还是园林规划中区域范围的缩放，SC命令都能提供高效、精准的尺寸控制，以下将从命令功能、操作步骤、参数设置、应用场景及注意事项等多个维度,对CAD的SC命令进行详细解析。
SC命令的核心功能与适用对象
SC命令的核心功能是对二维或三维对象进行尺寸缩放，其操作对象涵盖点、线、圆、弧、多段线、块、文字、尺寸标注等多种CAD元素，与“拉伸”（STRETCH）命令不同，SCALE命令会保持对象的原始形状和比例关系，仅改变其整体大小，而不会像拉伸命令那样可能改变对象的形状，将一个直径为100的圆通过SC命令缩放至2倍后，其直径将变为200，但圆的几何形状仍保持为正圆；若对矩形进行缩放，其长宽比也会根据缩放比例同步调整,确保图形的相对比例不变。
SC命令支持两种缩放方式：参照缩放和绝对缩放，绝对缩放是通过输入具体的比例因子直接调整对象大小，如输入“2”表示放大2倍，“0.5”表示缩小为原来的一半；而参照缩放则是通过指定参照长度和新长度来计算缩放比例，适用于需要根据实际尺寸进行调整的场景，例如将一段长度为150的线段缩放至300，可设置参照长度为150，新长度为300，系统会自动计算缩放比例为2,操作更为灵活直观。
SC命令的详细操作步骤

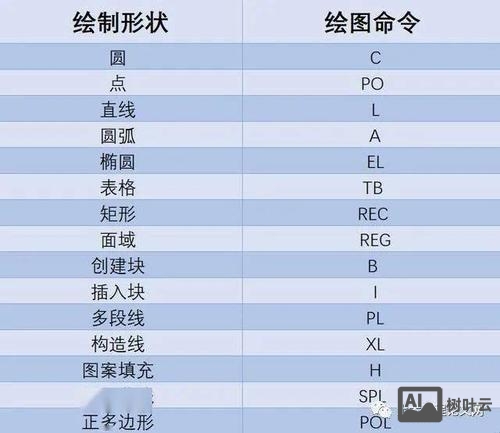

在CAD中使用SC命令，通常需要通过以下步骤完成操作，以AutoCAD软件为例（其他CAD软件的操作逻辑基本一致）：

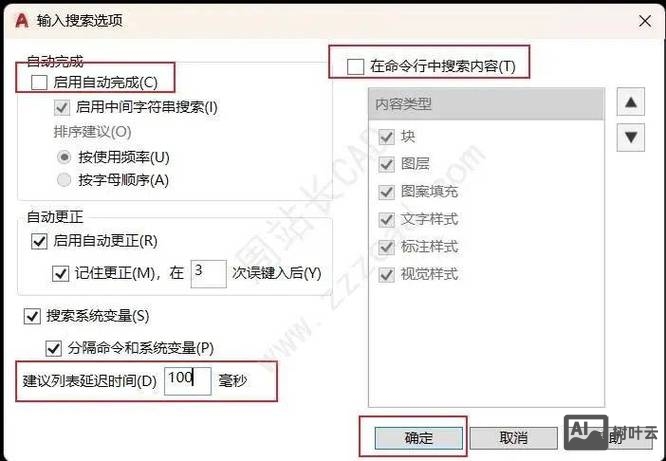

- 启动命令：在命令行输入“SC”或“SCALE”，按下回车键；或通过功能区“修改”面板中的“缩放”按钮启动命令。
- 选择对象：启动命令后，命令行提示“选择对象：”，此时需使用鼠标框选或点选需要缩放的对象，可单选或多选，完成后按下回车键确认选择。
- 指定基点：选择对象后，命令行提示“指定基点：”，基点是缩放操作的参考点，对象将以该点为中心进行缩放，基点的选择至关重要，例如缩放一个矩形时，若基点指定为矩形左下角，则缩放后矩形左下角位置不变，其他部分向四周扩展；若基点指定为矩形中心，则缩放后矩形将以中心点对称放大缩小，基点可通过鼠标点击指定，也可输入坐标值（如“0,0”）精确定位。
- 设置缩放比例：指定基点后，命令行提示“指定比例因子或[复制(C)/参照(R)]：”，此时可根据需求选择缩放方式：
- 比例因子：直接输入数值，如“2”（放大2倍）、“0.5”（缩小50%），若输入负值（如“-1”），对象会以基点为中心进行镜像翻转。
- 复制(C)：若选择此选项，缩放对象后会保留原始对象，仅生成缩放后的副本，适用于需要对比缩放前后的效果。
- 参照(R)：选择后需依次指定参照长度和新长度，将一段标注为“实际长度2000”的线段调整为“实际长度1000”，可先选择参照长度（如点击线段两端，或直接输入“2000”），再输入新长度“1000”，系统自动计算缩放比例为0.5并执行缩放。
SC命令的高级参数与技巧
在实际操作中,掌握SC命令的参数设置和技巧能大幅提升绘图效率：
- 基点的选择技巧：基点应选择对象的特征点，如端点、中点、圆心等，以确保缩放后的位置准确，缩放带有尺寸标注的零件时，若基点选择不当，可能导致标注位置偏移；缩放建筑平面图中的门窗时，基点通常选择墙角或轴线交点，以保证与墙体位置的相对关系不变。
- 参照缩放的应用场景：当图形中已有参考尺寸时，参照缩放能避免手动计算比例的误差，在绘制机械装配图时，若需将一个局部放大视图的比例调整为2:1，可先测量原图中某段长度（如50mm），在参照缩放时设置参照长度为50，新长度为100，即可精确实现2倍放大。
- 三维对象的缩放：在三维建模中，SC命令同样适用，且可针对整个三维实体或特定面进行缩放，对一个长方体进行缩放时，若基点指定为长方体中心，则整体对称缩放；若需对长方体的某个面进行缩放（如拉伸高度），则需结合“三维缩放”工具或使用“拉伸”（STRETCH）命令。
- 与块属性的结合使用：当对包含属性的块（如标题栏、零件编号）进行缩放时，若希望属性文字大小随块同步缩放，需在块定义时勾选“统一比例”选项；若仅需缩放图形而保持文字大小不变，则需单独调整属性文字的高度，或在缩放后手动修改文字尺寸。
SC命令的常见应用场景
- 建筑设计：在绘制建筑平面图时，若需调整房间尺寸（如将卧室从3m×3m放大至3.6m×3.6m），可使用SC命令以房间角点为基点，输入比例因子1.2进行缩放；或在修改立面图时，通过参照缩放将门窗高度从2.4m调整为2.7m，确保比例协调。
- 机械制图：在绘制零件图时，若需将整个零件视图放大以便标注细节，可使用SC命令以视图中心为基点，设置比例因子2；或在装配图中调整标准件（如螺栓、螺母）的尺寸时，通过参照缩放匹配实际规格。
- 园林规划：在绘制总平面图时，若需扩大绿化区域范围，可使用SC命令以道路中心线为基点，输入比例因子1.1进行等比例放大；或在缩放地形图时，通过参照缩放将图纸上标注的“比例1:500”调整为“比例1:1000”，确保图形比例与实际尺寸对应。
使用SC命令的注意事项
- 基点选择的重要性：错误的基点会导致缩放后对象位置偏移，例如缩放一个以圆心为基点的圆时，若误选择圆上一点，缩放后圆的位置会发生变化，操作前需明确基点的位置，必要时使用“对象捕捉”功能辅助定位。
- 比例因子的符号影响：输入正比例因子时，对象会以基点为中心向外或向内缩放；输入负比例因子（如“-1”）时，对象会以基点为中心进行镜像翻转，例如将一个三角形缩放-1倍后，会得到一个关于基点对称的三角形。
- 文字与标注的缩放处理：直接使用SC命令缩放带有尺寸标注或文字的图形时，可能导致文字过大或过小，建议单独调整文字样式或标注样式的高度，或在缩放后通过“特性”（PROPERTIES）面板修改文字尺寸，以保证可读性。
- 复杂对象的缩放限制：对于由多个对象组成的复杂图形（如组、外部参照），需确保所有对象已被选中，否则缩放后可能出现图形断裂或比例不一致的问题，可使用“组”（GROUP）命令将相关对象编组后再进行缩放。
相关问答FAQs
问题1：为什么使用SC命令缩放后，对象的位置发生了变化？
解答：通常是因为基点选择不当，SC命令以指定的基点为缩放中心，若基点选择在对象的非特征位置（如随机点击的一点），缩放后对象会以该点为中心移动，导致位置偏移，解决方法是：缩放前使用“对象捕捉”功能捕捉对象的端点、中点、圆心等特征点作为基点，确保缩放后对象的相对位置保持不变。
问题2：如何将图形中的某条线段缩放至指定长度，而不影响其他对象？
解答：可使用SC命令的“参照（R）”功能实现，具体步骤为：输入“SC”命令并选择该线段，指定基点（可选择线段的一个端点），输入“R”选择参照缩放，然后依次指定参照长度（点击线段两端或输入原长度）和新长度（输入目标长度），系统会自动计算缩放比例并仅调整该线段长度，不影响其他对象，将一条长度为100的线段缩放至150，设置参照长度为100,新长度为150即可。
