CAD命令栏怎么输入？

在CAD软件中,命令栏是用户与软件交互的核心界面，通过输入命令可以快速执行绘图、编辑、标注等操作，掌握命令栏的输入方法能显著提升绘图效率，以下是关于CAD命令栏输入的详细说明。

命令栏的基本位置与组成

CAD命令栏通常位于绘图窗口的底部,默认情况下分为“命令行”和“命令历史”两部分，命令行显示当前输入的命令及提示信息，命令历史则记录近期执行过的命令，用户可通过快捷键Ctrl+9快速隐藏或显示命令栏，也可通过拖拽命令栏边缘调整其高度或位置。

命令输入的多种方式

1. 全命令输入

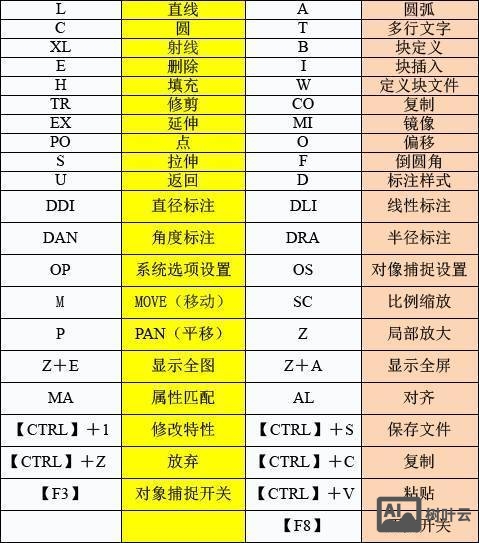

   直接输入完整的命令名称，例如输入LINE绘制直线，输入CIRCLE绘制圆形，CAD命令不区分大小写，输入后需按Enter键或空格键确认，部分命令可简化输入，如L代表LINE，C代表CIRCLE，简化命令需熟记常用快捷键。

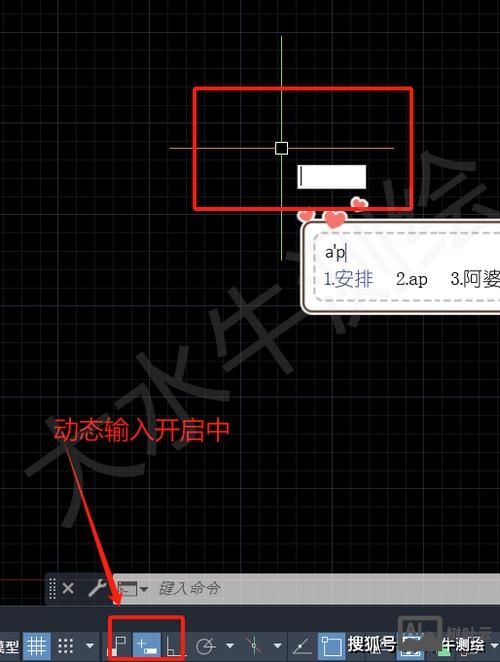

2. 动态输入（DYN）
   启用动态输入功能（状态栏中DYN按钮）后，光标附近会显示命令提示和参数输入框，用户可直接在光标处输入坐标或数值，无需频繁查看命令栏，适合习惯图形化操作的用户，但需注意动态输入与命令栏的同步显示。

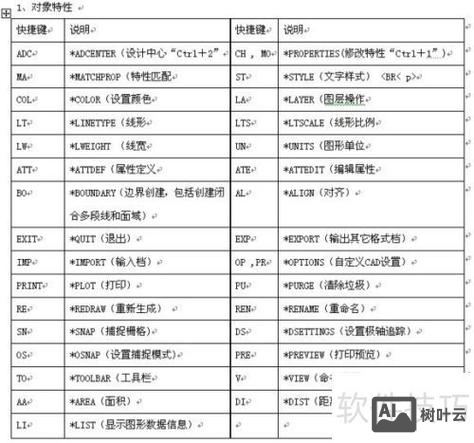

3. 命令别名
   CAD允许用户自定义命令别名，通过修改acad.pgp文件（位于软件安装目录的Support文件夹），可设置简化的命令缩写，例如将OFFSET命令别名为O，输入O即可执行偏移操作，自定义别名需遵循软件语法规则，避免与现有命令冲突。


   （图片来源网络，侵删）

4. 命令搜索
   对于不熟悉的命令，可在命令栏直接输入或，系统会列出相关命令列表，例如输入?LINE可查看直线命令的帮助信息，输入*ARC则显示所有与圆弧相关的命令。

命令参数的输入技巧

执行命令后,命令栏会提示输入参数或选项，需根据提示操作，例如绘制矩形时，输入RECTANG后，命令栏提示“指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]”，此时可直接输入坐标点，或输入括号内的选项代码（如F）设置圆角。

• 坐标输入：支持绝对坐标（如100,200）、相对坐标（如@50,30）、极坐标（如@100<45）等多种格式。
• 数值输入：对于距离、半径等参数，可直接输入数值，或通过鼠标在绘图区拾取两点确定距离。
• 选项切换：命令提示中的选项通常用分隔，输入选项代码（如C）后按Enter即可切换功能。

命令执行的中断与重复

• 中断命令：按Esc键可随时终止当前命令，返回命令行初始状态。
• 重复命令：执行完一个命令后，直接按Enter或空格键可重复执行该命令；也可通过右键菜单选择“重复[命令名]”。
• 撤销与重做：输入U撤销上一步操作，输入REDO恢复撤销的操作，快捷键分别为Ctrl+Z和Ctrl+Y。

命令栏的实用功能

1. 命令历史记录
   命令历史区可滚动查看近期执行的命令，双击某条命令可快速重新执行，右键单击历史命令可选择“复制”或“粘贴”，方便重复使用复杂参数。

2. 自动完成功能
   输入命令时，命令栏会自动匹配以已输入字符开头的命令，例如输入ARC后，系统会提示ARC、AREA等命令，按Tab键可快速切换目标命令。


   （图片来源网络，侵删）

3. 脚本文件执行
   通过输入SCRIPT命令可执行.scr脚本文件，批量执行一系列命令，适合自动化重复性绘图任务，脚本文件需按特定语法编写，可通过文本编辑器创建。

常见问题与解决

• 命令栏无显示：检查是否误按Ctrl+9，或通过菜单栏“工具→选项→显示→命令行窗口”中勾选“显示命令行”。
• 命令无效：确认输入命令名称是否正确，检查当前图层是否被锁定，或尝试输入（如-LAYER）调用命令行版本。

相关问答FAQs

Q1：为什么输入命令后命令栏没有反应？
A：可能是输入法状态异常，确保切换至英文输入法；或当前命令处于等待输入状态（如提示“指定第一点”），此时需先完成参数输入再执行下一步，若仍无反应，尝试重启CAD软件或修复安装。

Q2：如何快速查找不熟悉的CAD命令？
A：可通过三种方式快速查找：①在命令栏输入后按空格键，系统会列出所有命令；②使用CAD帮助文档（按F1键），通过关键词搜索命令；③借助第三方插件（如“CAD工具箱”）的命令查询功能，输入中文关键词即可匹配英文命令。
