ansys命令文件格式是ANSYS软件中用于批量执行分析任务的脚本文件,其核心是通过一系列预定义的命令来控制整个分析流程，包括前处理、求解、后处理等环节，这种格式支持自动化操作，可重复性强，适用于复杂模型的批量计算和参数化分析，ANSYS命令文件通常以“.mac”或“.ans”为扩展名，文件内容由命令语句、注释行和特定控制指令组成，其语法结构简洁但功能强大，能够实现从几何建模到结果输出的全流程控制。
命令文件的基本语法遵循ANSYS命令语言的规则,每条命令通常由命令名称、参数和选项组成，命令名称不区分大小写，但参数的顺序和类型需符合ANSYS的规定，前处理中的/prep7模块下，命令“k,1,0,0,0”表示在坐标原点创建关键点1，k”是命令名称，1、0、0、0分别为关键点编号和坐标值，参数之间用逗号分隔，若参数为可选值，可用空格跳过，但需注意逗号占位符的存在，注释行以“!”开头，用于解释命令功能，ANSYS在执行时会自动忽略注释行，命令文件支持变量定义和数学运算，如“*set,a,10”定义变量a并赋值为10，后续可通过“a=a+5”进行动态修改，增强文件的灵活性。

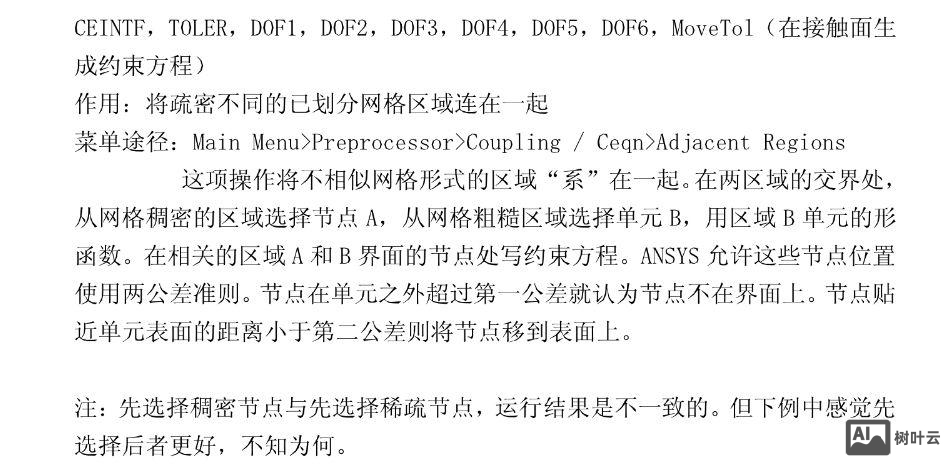

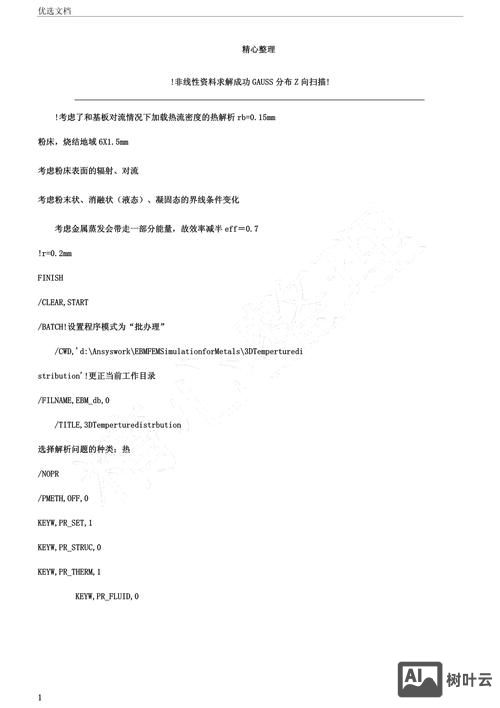

命令文件的结构通常分为初始化部分、前处理部分、求解部分和后处理部分，初始化部分用于设置分析环境，如“/fil,name,1”定义工作文件名，“/prep7”进入前处理模块，前处理部分包括几何建模、网格划分、材料属性定义和边界条件施加等操作，常用命令如“block,0,1,0,1,0,1”创建长方体体，“et,1,solid186”定义单元类型，“mp,ex,1,2e11”定义弹性模量，求解部分通过/solu模块进入求解器，设置分析类型、载荷步和求解方法，如“antype,static”定义为静态分析，“solve”执行求解计算，后处理部分/post1或/post26模块中，通过“plnsol,u,sum”显示节点位移云图，“*get,disp,node,1,u,sum”提取结果数据并存储到变量，最终可通过“finish”退出模块。
对于复杂分析流程,命令文件支持循环和条件判断逻辑，通过“do”和“enddo”实现循环操作，do,i,1,10”定义循环变量i从1到10，“k,i,i,0,0”循环创建关键点，“enddo”结束循环，条件判断可通过“if”和“endif”实现，如“if,a,gt,5,then”判断变量a是否大于5，若满足则执行后续命令，命令文件支持宏文件的调用，通过“use,filename”执行其他.mac文件，实现模块化编程，在参数化分析中，结合/input命令可以读取外部参数文件，实现不同参数的批量计算，提高分析效率。
命令文件的执行方式多样,可直接在ANSYS GUI界面通过“File > Read Input from”选择文件执行，或通过命令行输入“ansys -i inputfile.mac -o outputfile.log”后台运行，输出日志文件“.log”会记录执行过程中的所有命令和错误信息，便于调试，对于大型模型，命令文件可结合ANSYS的分布式计算功能，通过“/config,cluster”设置集群参数，实现并行求解，缩短计算时间。
以下是命令文件中常用命令的分类示例：
| 功能模块 | 命令示例 | 说明 |
|---|---|---|
| 初始化 | /fil,model,1 | 设置工作文件名为model |
| /prep7 | 进入前处理模块 | |
| 几何建模 | k,1,0,0,0 | 创建关键点1(0,0,0) |
| l,1,2 | 连接关键点1和2生成线 | |
| a,1,2,3,4 | 通过关键点生成面 | |
| 网格划分 | et,1,beam188 | 定义单元类型为beam188 |
| lesize,all,0.1 | 设置全局单元尺寸为0.1 | |
| lmesh,1 | 对线1进行网格划分 | |
| 材料属性 | mp,ex,1,2.1e11 | 定义材料1的弹性模量 |
| mp,prxy,1,0.3 | 定义材料1的泊松比 | |
| 边界条件 | d,1,all,0 | 约束节点1的所有自由度 |
| f,2,fy,-1000 | 在节点2施加-y方向1000N载荷 | |
| 求解 | /solu | 进入求解器 |
| antype,modal | 定义模态分析 | |
| solve | 执行求解 | |
| 后处理 | /post1 | 进入通用后处理 |
| set,1,1 | 读取第一阶模态结果 | |
| plnsol,u,sum | 显示位移云图 | |
| 参数化 | *set,param1,10 | 定义变量param1=10 |
| *do,i,1,5 | 循环5次 | |
| *enddo | 结束循环 |
在编写命令文件时,需注意命令的兼容性，不同ANSYS版本间部分命令可能存在差异，建议通过ANSYS帮助文档确认命令语法，为避免错误，可先在GUI界面操作后，通过“Utility Menu > List > Files > Log File”查看生成的命令流，再整理为命令文件，对于复杂模型，建议分段调试，确保每部分命令正确后再整合执行。
相关问答FAQs：
问：ANSYS命令文件与APDL脚本有何区别？
答：ANSYS命令文件通常指以.mac或.ans为扩展名的脚本文件，而APDL（ANSYS Parametric Design Language）是ANSYS的参数化设计语言，两者本质相同，命令文件即是用APDL语言编写的脚本，APDL强调参数化编程能力，支持变量、循环、条件判断等高级功能，而命令文件是APDL代码的载体，用于批量执行分析任务。
（图片来源网络，侵删）问：如何在命令文件中实现不同参数的批量计算？
答：可通过“do”循环结合“set”变量定义实现，先定义参数变量“set,length,1”，然后在循环中修改参数“do,i,1,10,1”并更新模型尺寸“block,0,length,0,1,0,1”，每次循环调用“solve”进行计算，最后通过“*get”提取结果并保存到外部文件，实现参数化批量分析。
