ansys施加载荷命令有哪些关键参数?

在ANSYS中进行有限元分析时,施加载荷是模拟实际工况的关键步骤,通过命令流方式施加载荷可实现参数化建模和批量分析,ANSYS提供了一系列载荷命令,涵盖力、压力、温度、位移等多种类型,需根据分析类型(结构、热、电磁等)选择对应的命令格式,以下从载荷分类、命令语法、应用场景及注意事项等方面详细说明。

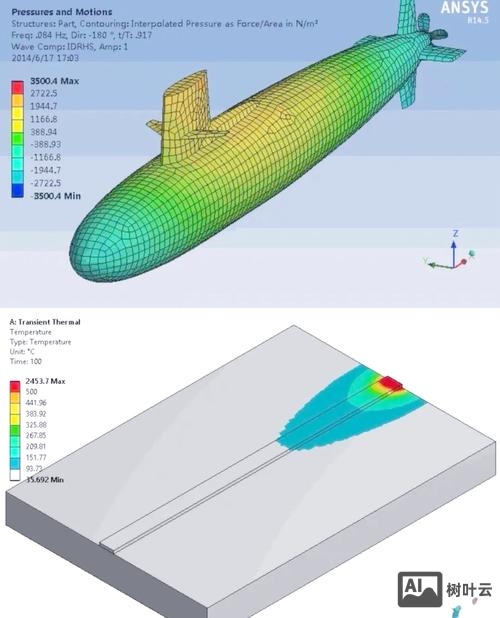

ansys施加载荷命令
(图片来源网络,侵删)

载荷类型与对应命令

ANSYS载荷命令主要分为六大类,每类包含多个子类,具体如下表所示:

载荷类型常用命令说明
集中载荷F施加节点力或力矩,如F,Node,FY,-1000表示在节点Node上施加-1000N的Y向力。
分布载荷SF施加表面力,如SF,Area,PRES,500表示在Area上施加500Pa的压力。
体积载荷BF施加体积力,如重力、离心力,如BF,All,TEMP,20定义所有节点初始温度20℃。
惯性载荷ACELOMEGA定义整体加速度或角速度,如ACEL,0,9.8,0模拟重力加速度。
约束载荷D施加位移约束,如D,Node,ALL,0固定节点所有自由度。
场载荷BFEBFV施加边界场函数,如温度梯度、热流密度,需结合函数定义使用。

核心命令语法详解

集中载荷命令F

F命令是最常用的载荷命令之一,基本语法为:
F, Node, Lab, Value, Value2, NEND, NINC, Lab2, Lab3, Lab4, Lab5

  • Node:节点编号,若为All则施加到所有节点。
  • Lab:载荷标识,如FX(X向力)、MZ(Z向力矩)、TEMP(温度)。
  • Value:载荷值,正值沿正方向,负值沿负方向。
  • NENDNINC:用于节点范围,如NEND=100, NINC=10表示从当前节点到100号节点,步长10。

示例:在1号节点的X向施加1000N拉力:
F,1,FX,1000

表面压力载荷SF

SF命令用于施加面载荷,语法为:
SF, Area, Lab, Value, Value2, KEXP

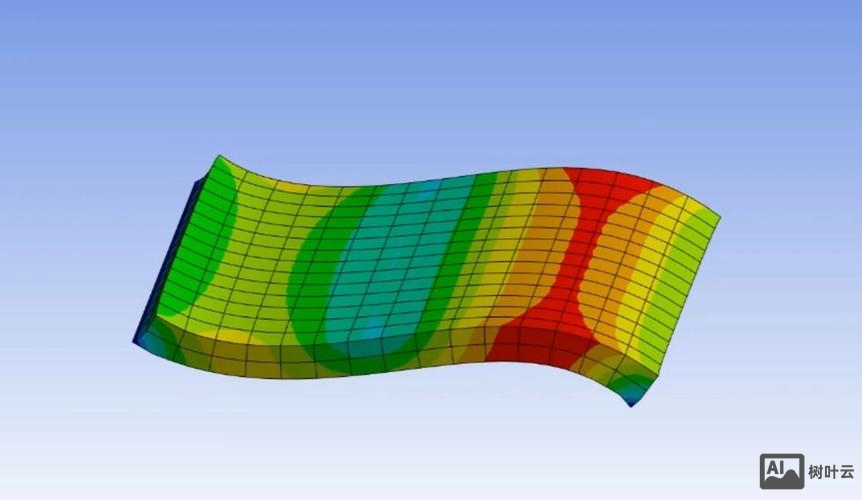

ansys施加载荷命令
(图片来源网络,侵删)
  • Area:面编号,可通过ASEL选择特定面。
  • Lab:压力类型,PRES为均匀压力,PRESN为法向压力。
  • KEXP:压力衰减系数,0表示均匀压力,1线性衰减。

示例:在3号面上施加500Pa的均匀压力:
SF,3,PRES,500

体积载荷BF

BF命令用于定义节点上的体积载荷或初始条件,语法为:
BF, Node, Lab, Value, VAL2, VAL3, VAL4

  • Lab:载荷类型,如TEMP(温度)、HGEN(热生成率)。
  • VAL2:可选参数,用于定义温度梯度等。

示例:定义所有节点的初始温度为25℃:
BF,All,TEMP,25

惯性载荷ACELOMEGA

惯性载荷需在分析前定义整体加速度或角速度:

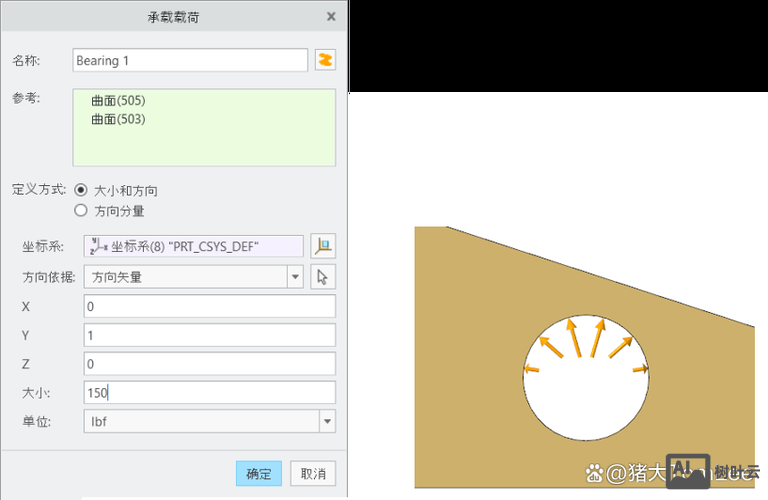

ansys施加载荷命令
(图片来源网络,侵删)
  • ACEL, ACEX, ACEY, ACEZ:定义整体加速度分量,如模拟重力时ACEL,0,9.8,0
  • OMEGA, OMEGX, OMEGY, OMEGZ:定义角速度分量,OMEGA,0,0,10表示绕Z轴旋转10rad/s。

载荷施加的步骤与注意事项

施加步骤

  1. 选择对象:使用NSEL(节点选择)、ESEL(单元选择)、ASEL(面选择)等命令定位目标对象。
    示例:选择所有Y坐标大于0的节点:NSEL,S,LOC,Y,0,1
  2. 定义载荷:根据需求选择FSF等命令施加载荷。
  3. 检查载荷:通过PLNSOL, PRES(显示压力)或PLOTCTRLS菜单可视化载荷分布。
  4. 求解:执行SOLVE命令开始计算。

注意事项

  • 单位一致性:所有载荷、材料属性和几何尺寸需采用统一单位制(如国际单位制:N、m、Pa)。
  • 载荷步设置:瞬态分析需通过TIME定义载荷步时间,KBC设置载荷变化方式(0为斜坡,1为阶跃)。
  • 约束与载荷的匹配:避免施加过约束或欠约束,确保模型刚体位移被完全限制。
  • 坐标系影响:载荷方向默认为整体坐标系,若需局部坐标系,先用CSYS激活坐标系,再施加载荷。

相关问答FAQs

Q1:如何在ANSYS中施加随时间变化的载荷?
A:瞬态分析中需定义载荷步和时间参数,施加0~10s内从0线性增加到1000N的力:

TIME,1 ! 第一个载荷步结束时间
F,Node,FX,0 ! 初始载荷为0
TIME,10 ! 第二个载荷步结束时间
F,Node,FX,1000 ! 终载荷为1000N
KBC,0 ! 斜坡载荷
SOLVE

通过TIME命令划分载荷步,KBC=0表示载荷随时间线性变化,KBC=1表示阶跃变化。

Q2:施加旋转惯性载荷时,为何模型未出现离心力效果?
A:可能原因包括:

  1. 未激活旋转坐标系:需先通过CSYS,1激活柱坐标系,再用OMEGA定义角速度。
  2. 角速度单位错误:OMEGA命令的单位是rad/s,若误用rpm需转换(1rpm=2π/60 rad/s)。
  3. 模型未划分网格:OMEGA仅对已划分网格的单元生效,需先执行MESH命令。
    正确示例:

    CSYS,1 ! 激活柱坐标系
    OMEGA,0,0,10 ! 绕Z轴旋转10rad/s
    MESH,ALL ! 划分网格
    SOLVE
