CAD命令繁多，如何快速掌握核心用法？

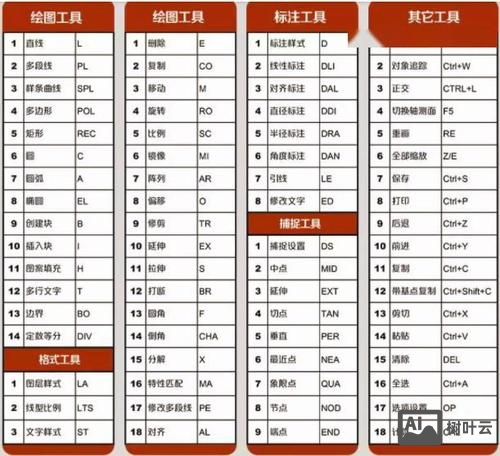

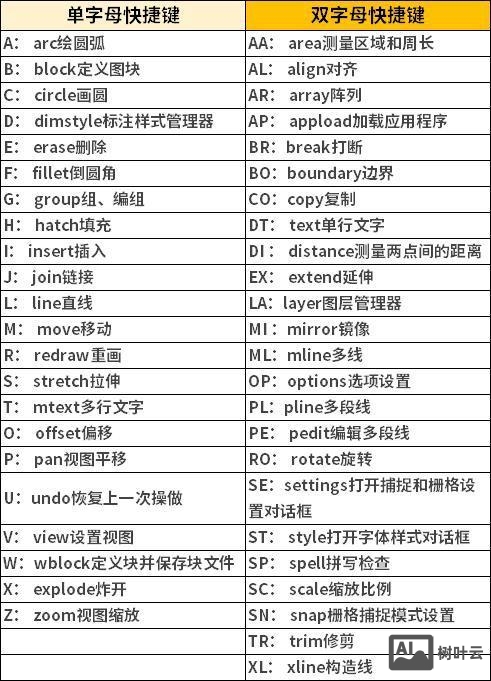

在CAD软件中,命令是用户与软件交互的核心，掌握各类命令的用法能极大提升绘图效率，CAD命令涵盖绘图、编辑、标注、视图控制等多个方面，以下将详细介绍常用命令的功能及操作逻辑。

绘图类命令是创建图形的基础,直线命令（LINE/L）通过指定起点和终点绘制直线，支持输入相对坐标或极坐标，如“@100,0”表示水平向右100单位，“@50<30”表示长度50、角度30度的线段，圆命令（CIRCLE/C）提供多种绘制方式，默认为圆心+半径，也可通过“两点（2P）”“三点（3P）”或“相切、相切、半径（T）”模式绘制，多段线命令（PLINE/PL）可绘制连续的直线和圆弧，且整体作为单一对象，支持设置线宽，常用于绘制箭头或复杂轮廓，矩形命令（RECTANG/REC）通过指定对角点绘制矩形，可设置圆角半径（F选项），而多边形命令（POLYGON/POL）能绘制3-1024边的正多边形，通过内接于圆（I）或外切于圆（C）方式确定大小，圆弧命令（ARC/A）参数较多，默认通过起点、圆心、终点绘制，其他方式包括“起点、圆心、角度（S、C、A）”等，需根据需求灵活选择，椭圆命令（ELLIPSE/EL）通过定义长轴和短轴绘制，支持旋转角度（R选项）创建倾斜椭圆，椭圆弧（ELIPSE命令中的A选项）可绘制部分椭圆。

编辑类命令用于修改已有图形,删除命令（ERASE/E）可选中对象并移除，常用快捷键Delete，复制命令（COPY/CO）将对象复制到指定位置，支持多次复制（M选项），结合基点（第一点）和位移点（第二点）精确定位，移动命令（MOVE/M）与复制类似，但会移除原对象，常通过对象捕捉功能对齐图形，旋转命令（ROTATE/RO）将对象绕基点旋转指定角度，输入“R”选项可参考对象进行旋转对齐，镜像命令（MIRROR/MI）通过选定两点作为镜像线创建对称对象，可删除源对象（默认保留），系统变量MIRRTEXT控制文字是否镜像（0为否，1为是），偏移命令（OFFSET/O）用于创建同心圆、平行线等，输入距离后选择对象，在指定侧生成新对象，多用于墙体、道路等平行元素的绘制，阵列命令（ARRAY/AR）提供矩形阵列（行数、列数、间距）和环形阵列（项目数、填充角度），新版CAD中可通过“阵列创建”面板直观设置参数，修剪命令（TRIM/TR）以其他对象为剪切边，修剪掉对象超出部分，需先选择剪切边，再选择要修剪的对象，按住Shift可延伸对象，延伸命令（EXTEND/EX）与修剪相反，将对象延伸至指定边界，操作逻辑类似，倒角命令（CHAMFER/CHA）在两条直线间创建倒角，可设置距离（D选项）或角度（A选项），倒圆角命令（FILLET/F）则用圆弧连接两条直线，可设置半径（R选项），半径为0时快速修剪直角，缩放命令（SCALE/SC）通过指定基点和比例因子放大或缩小对象，输入“R”选项可参考长度缩放，保持比例不变。

标注类命令用于尺寸和注释的添加,线性标注（DIMLINEAR/DLI）标注水平或垂直距离，通过指定延伸线原点和尺寸线位置创建，对齐标注（DIMALIGNED/DAL）标注倾斜对象的实际长度，尺寸线与对象平行，半径标注（DIMRADIUS/DRA）和直径标注（DIMDI/DDI）分别标注圆或圆弧的半径和直径，前缀显示“R”或“Ø”，角度标注（DIMANGULAR/DAN）标注两条直线、圆弧或三点间的角度，单位默认为度，基线标注（DIMBASELINE/DBA）和连续标注（DIMCONTINUE/DCO）基于已有标注创建连续尺寸，基线标注共用第一条延伸线，连续标注以上一个尺寸的第二条延伸线为基准，引线标注（QLEADER/LE）用于添加注释文字，可设置引线样式和箭头类型，新版CAD中“多重引线（MLEADER/MLD）”功能更强大，支持管理引线格式和内容，公差标注（TOLERANCE/TOL）用于创建形位公差特征框，需选择符号、输入公差值和基准字母。

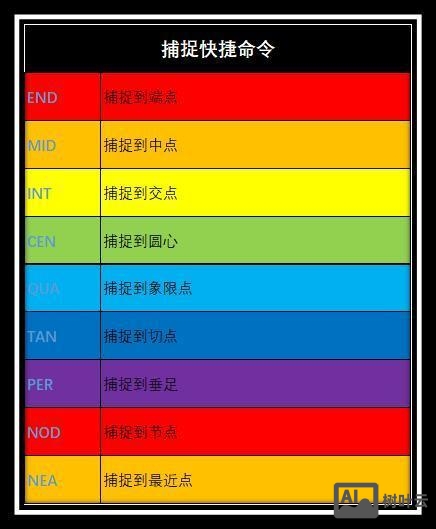

视图控制类命令帮助用户高效查看图形,实时平移（PAN/P）通过拖动鼠标移动视图，不改变图形比例，缩放命令（ZOOM/Z）功能丰富，“实时（R）”选项按住鼠标左键拖动缩放，“窗口（W）”放大指定区域，“全部（A）”显示绘图界限内所有对象，“范围（E）”最大化显示所有对象，视图命名（VIEW/V）可保存当前视图，便于快速切换到特定视角，鸟瞰视图（DSVIEWER）在独立窗口中显示图形缩略图，可快速平移和缩放，动态观察（3DORBIT）用于三维模型，通过拖动鼠标旋转视图，包括自由动态观察、连续动态观察等模式，图层管理（LAYER/LA）通过图层特性管理器组织图形，不同图层设置颜色、线型、线宽，可控制图层显示（开/关）、冻结/解冻、锁定/解锁，提高绘图逻辑性，对象捕捉（OSNAP）和极轴追踪（POLAR）是精确绘图的关键，前者自动捕捉端点、中点、交点等特征点，后者按设定角度增量追踪，通过状态栏可开启/关闭相关功能。

文本与表格命令用于添加文字信息,单行文字（TEXT/DT）创建一行或多行文字，每行独立编辑，可设置文字样式、高度和旋转角度，多行文字（MTEXT/T）适合添加大段文字，弹出“文字编辑器”可设置字体、段落、编号等格式，支持插入特殊符号和字段，文字样式（STYLE/ST）管理文字的默认字体、高度、宽度比例等，修改样式后可更新已有文字，表格命令（TABLE/TB）插入表格并设置行数、列数，可在单元格中输入文字、插入块或公式，常用于绘制图框、标题栏或数据统计。

三维建模命令是CAD的高级功能,拉伸（EXTRUDE/EXT）将二维截面沿Z轴拉伸为三维实体，可设置倾斜角度，旋转（REVOLVE/REV）将二维截面绕轴线旋转生成回转体，如圆柱、圆锥，布尔运算包括并集（UNION/UNI）、差集（SUBTRACT/SU）、交集（INTERSECT/IN），用于组合或修剪三维实体，视觉样式（VSCURRENT）控制三维模型的显示效果，如线框、隐藏、真实、概念等，通过“视觉样式管理器”可自定义材质、光照等参数。

相关问答FAQs：

Q1：如何快速修剪或延伸多个对象？
A：使用修剪（TRIM/TR）或延伸（EXTEND/EX）命令时，先输入“F”选项（栏选），在需要修剪或延伸的对象一侧绘制一条直线，即可一次性选中所有与该直线相交的对象，提高批量操作效率。

Q2：CAD中无法捕捉到对象端点或中点怎么办？
A：首先检查状态栏的“对象捕捉”是否开启，右键点击“对象捕捉”按钮选择“设置”，确保“端点”“中点”等捕捉模式勾选，若仍无法捕捉，可能对象被冻结在未显示的图层，或图形过小导致捕捉范围不足，可尝试输入“VIEWRES”命令提高圆和弧的显示精度，或使用“ZOOM”命令放大局部区域后再捕捉。
