CAD命令语言如何高效学习与应用？

CAD命令语言是计算机辅助设计（CAD）软件中用于精确绘图和模型操作的核心工具，它通过文本指令的方式控制图形的生成、编辑和管理，具有高效、精准、可重复的特点，与鼠标交互相比，命令语言能实现更复杂的操作流程，尤其适合批量处理和参数化设计，以下从基础语法、常用命令、高级应用及实践技巧等方面展开详细说明。

基础语法与输入方式

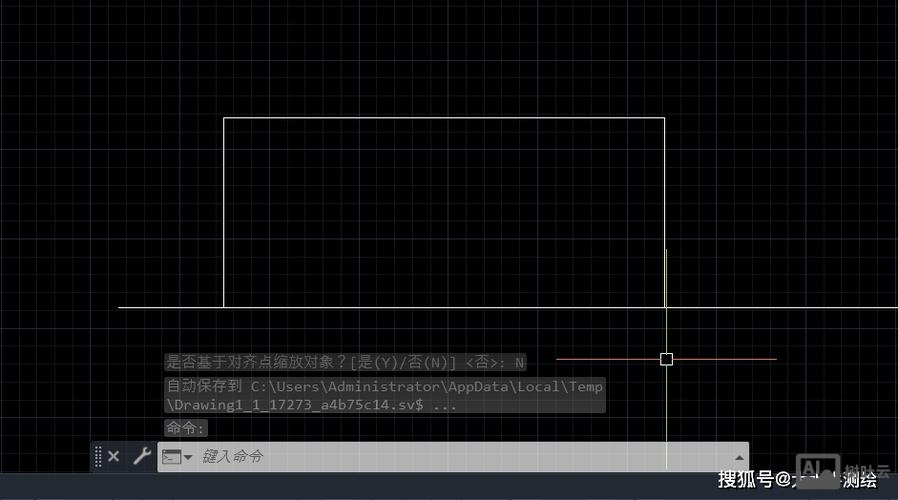

CAD命令语言的输入通常通过命令行（Command Line）实现，用户可直接输入命令关键词或其简写（如“Line”简写为“L”），部分命令需配合参数或选项使用，语法结构多遵循“命令+选项+参数”模式，例如绘制矩形时，输入“RECTANG”后，需指定第一个角点坐标（如“0,0”）、尺寸（如“@100,50”）或选择其他选项（如“圆角”），命令中的选项可通过输入斜杠“/”分隔的关键字切换，如“CIRCLE”命令中，输入“T”可选择“相切、相切、半径”模式，命令语言支持透明命令（在执行其他命令时输入，如‘ZOOM’）、脚本文件（.scr）和AutoLISP等二次开发语言，以扩展功能。

常用绘图与编辑命令

绘图命令是构建图形的基础,包括直线（LINE）、圆（CIRCLE）、圆弧（ARC）、多段线（PLINE）等，连续绘制直线时，输入“LINE”后，依次输入各点坐标，按“C”可闭合图形；绘制正多边形（POLYGON）时，需指定边数、中心点和内接/外切模式，编辑命令则用于修改已有图形，如移动（MOVE）、复制（COPY）、旋转（ROTATE）、修剪（TRIM）和延伸（EXTEND），以修剪为例，输入“TRIM”后，先选择剪切边界，再选择要修剪的对象，可快速完成图形裁剪，属性命令（如ATTDEF）用于定义块属性，查询命令（如DIST、LIST）可获取图形信息，这些命令共同构成了高效的绘图工具集。

高级应用与自动化

对于复杂设计,CAD命令语言可通过参数化设计和脚本实现自动化，使用“DIMENSION”系列命令可快速标注尺寸，结合“DIMSTYLE”可统一标注样式；块（BLOCK）命令将常用图形定义为块，通过“INSERT”命令重复调用，并可通过“ATTEDIT”修改属性，在AutoCAD中，AutoLISP语言允许用户自定义命令，例如编写脚本批量修改图层属性或生成复杂图形，脚本文件（.scr）可通过文本编辑器编写命令序列，运行后自动执行一系列操作，极大提升重复性任务效率。

实践技巧与注意事项

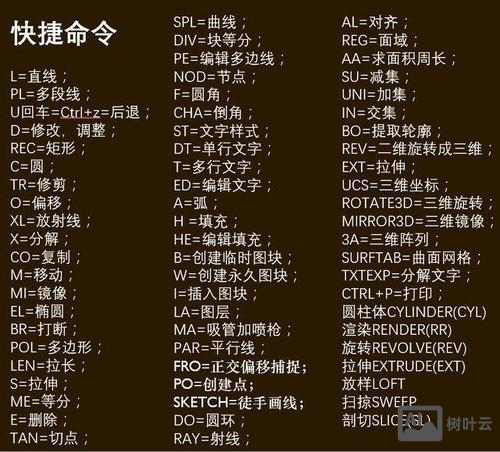

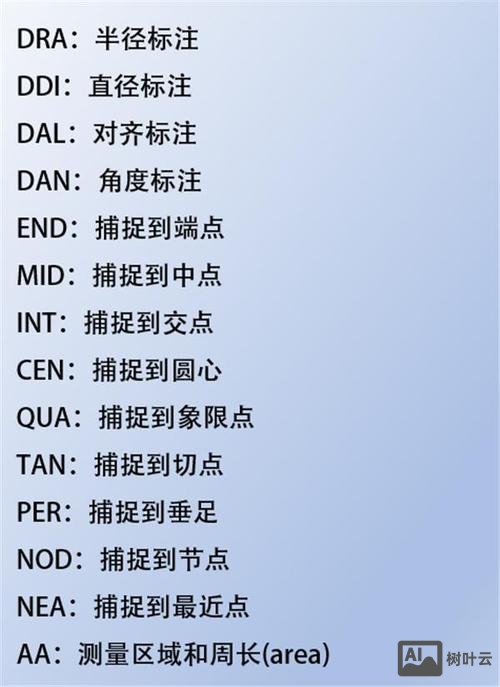

使用命令语言时,需注意坐标输入的准确性，绝对坐标（如“10,20”）和相对坐标（如“@10,0”）需根据场景选择；极坐标（如“<45,50”）可快速定位斜线点，为提高效率，建议常用命令设置别名（如在acad.pgp文件中自定义简写），并利用“F1”键随时查阅命令帮助，合理使用图层（LAYER命令）和对象捕捉（OSNAP）可减少错误，例如开启“端点”捕捉可确保线条连接精确，对于大型项目，可通过“PURGE”命令清理未使用的块、图层等，减小文件体积。

相关问答FAQs

Q1: CAD命令语言中，如何快速绘制多个相同间距的图形？
A1: 可使用“ARRAY”命令（矩形阵列或环形阵列）实现，绘制多个等距直线：输入“ARRAY”，选择对象后选择“矩形阵列”，指定行数、列数、间距即可，或使用“MEASURE”命令按固定间距放置块，适合批量标注。

Q2: 如何通过命令语言批量修改图形对象的属性（如颜色、线型）？
A2: 可使用“CHANGE”或“-MATCHPROP”命令，输入“-MATCHPROP”（带减号为命令行模式），选择源对象（目标属性），再选择需修改的对象即可统一属性，或通过“SELECT”命令选择对象后，在属性面板（PROPERTIES）中批量修改，效率更高。
