在CAD软件中，命令“explode”是一个基础且高频使用的工具，其核心功能是将复杂的复合对象分解为多个独立的单一对象，这一操作看似简单，但在实际绘图过程中，若对命令的原理、适用范围及注意事项理解不深，可能会出现预期效果不符、操作失败甚至图形数据异常等问题，本文将围绕“explode”命令的原理、适用对象、操作步骤、常见问题及解决方案展开详细说明,帮助用户全面掌握这一命令的使用技巧。
“explode”命令的本质是打破对象的组合结构，还原其最基本的构成单元，一条使用“pline”命令绘制的多段线，可能包含直线段、圆弧段，甚至具有宽度和厚度属性，执行“explode”命令后，它将被分解为独立的直线和圆弧对象，且宽度、厚度等属性会消失，同样，一个“block”（块）是由多个对象组合而成的命名对象集合，分解后将取消块的定义，使其回归为原始的独立对象，需要注意的是，“explode”命令并非万能，它对CAD中的所有对象都有效,其分解结果取决于对象的原始类型和复杂程度。
我们需要明确“explode”命令能够处理的对象类型，CAD中的对象大致可分为“基本对象”和“复合对象”两大类，只有复合对象才需要通过“explode”命令进行分解，常见的可分解对象包括：多段线（pline）、块（block）、尺寸标注（dimension）、图案填充（hatch）、多线（mline）、面域（region）、三维实体（solid）等，以多段线为例，当多段线被分解后，其包含的直线段、圆弧段将变为独立的line和arc对象，如果多段线是闭合的，分解后首尾对象也不会自动连接，对于块对象，分解后不仅会释放块内的所有对象，还会丢失块的名称、属性定义等附加信息，因此除非必要，否则不建议随意分解块,以免破坏图形的规范性和可编辑性。
在操作层面，“explode”命令的使用非常便捷，用户可通过多种方式调用该命令：在命令行直接输入“explode”或简化命令“X”后按回车键；点击“常用”选项卡中“修改”面板的“分解”按钮；或通过菜单栏“修改”→“分解”路径选择，命令激活后，CAD会提示“选择对象：”，此时用户需框选或点选需要分解的对象，选择完成后按回车键确认，系统即自动执行分解操作，值得注意的是，一次“explode”命令可以选择多个对象进行批量分解，但不同类型的对象会被分别处理，例如同时选择一个块和一条多段线，分解后块内的对象和多段线的子对象将同时独立,但不会相互影响。
尽管“explode”命令操作简单，但在实际应用中仍需注意以下问题，以避免操作失误或图形异常，第一，分解后的对象属性丢失，带有宽度的多段线分解后，直线和圆弧将失去宽度信息，仅保留中心线；带有图层、颜色、线型等属性的对象，分解后可能会继承父对象的默认属性，导致图形显示混乱，在分解前建议检查对象的属性设置，必要时可先使用“matchprop”命令（属性匹配）统一属性，第二，嵌套对象的分解限制，如果块中嵌套了其他块，执行一次“explode”命令只能分解最外层的块，嵌套块需要再次执行分解操作才能完全释放，对于复杂的嵌套结构，可能需要多次分解，但过度分解会增加图形的复杂度，降低编辑效率，第三，特殊对象的分解风险，使用“region”命令创建的面域，分解后会转换为边界线，失去面域的布尔运算特性；三维实体（如长方体、球体）分解后将转换为曲面或线框，失去实体的体积和物理属性，这类操作通常是不可逆的，一旦分解无法通过“undo”命令恢复原始状态,因此需谨慎操作。
为了更直观地展示不同对象的分解效果,以下通过表格列举常见可分解对象及其分解后的结果：
| 原始对象类型 | 分解后的结果 |
|---|---|
| 多段线（pline） | 分解为直线（line）、圆弧（arc）等单一对象，宽度、厚度属性消失 |
| 块（block） | 释放块内所有独立对象，丢失块定义和属性信息 |
| 尺寸标注（dimension） | 分解为直线、箭头、文字等独立对象，失去关联性，编辑时需手动调整 |
| 图案填充（hatch） | 分解为多条独立的线段或面域，失去填充图案的统一编辑特性 |
| 多线（mline） | 分解为多条独立的直线（line），失去多线的样式和比例设置 |
| 面域（region） | 转换为边界线（line或arc），失去面域的布尔运算功能 |
| 三维实体（solid） | 转换为曲面（surface）或线框（wireframe），失去实体的三维特性 |
在实际绘图工作中，合理使用“explode”命令能够简化编辑操作，例如在修改复杂轮廓时，可将多段线分解为单一对象后进行局部调整；在导入外部图形时，可将块分解以删除不需要的元素，但滥用分解命令可能导致图形文件过大（因对象数量增加）、编辑困难（因关联性丢失）等问题，建议用户遵循“非必要不分解”的原则，优先使用块的编辑命令（如“bedit”）或多段线的顶点编辑（“pedit”）等功能，保留对象的复合结构,以维持图形的规范性和可维护性。
对于低版本的CAD软件，频繁使用“explode”命令可能会导致图形数据库出现冗余数据，影响软件运行速度，可通过“purge”命令清理未使用的块、图层等定义，或使用“audit”命令检查并修复图形错误，在高版本CAD中，虽然优化了对象管理机制，但仍需注意分解操作对图形数据结构的影响,避免因过度分解导致文件异常。
相关问答FAQs
问题1：为什么我的多段线分解后宽度消失了？
解答：多段线的宽度属性是其整体特性，而非子对象的固有属性，当执行“explode”命令分解多段线时，系统会将带宽度的直线段和圆弧段转换为无宽度的单一对象（line或arc），因此宽度信息会自动消失，若需保留宽度效果，可尝试使用“pedit”命令的“宽度”选项修改多段线整体宽度，或避免分解操作,直接通过夹点编辑调整顶点位置。
问题2：分解块后，为什么部分对象无法选中或显示异常？

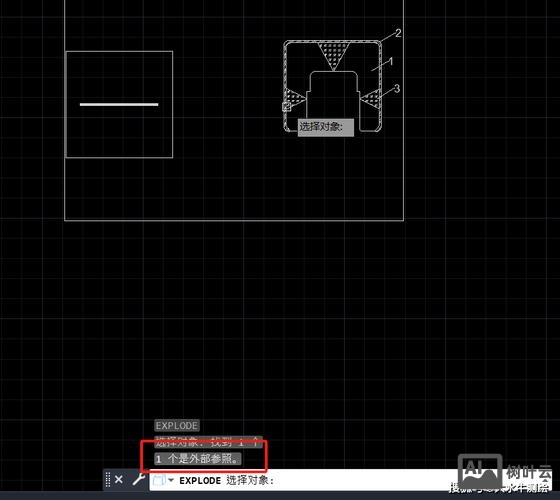

解答：这通常是由于块中包含不可见对象（如隐藏的图层、冻结的图层或代理对象）导致的，分解块时，这些对象会释放到当前图形中，但其图层状态可能未随块一起恢复，建议检查分解后对象的图层是否被冻结、关闭或锁定，或使用“layiso”命令隔离相关图层以查看所有对象，如果块是由外部参照（xref）生成的，直接分解可能无法释放对象，需先绑定外部参照（“xbind”命令）后再进行分解。
