在CAD绘图过程中,块（Block）是一种高效管理重复图形元素的工具，它可以将多个对象组合成一个单一对象，便于编辑、插入和存储，在某些情况下，用户可能需要将块分解为其原始的独立对象，这时就需要使用到“块打散”命令，CAD中的块打散命令，也称为“分解”命令（英文命令为“EXPLODE”或“X”），是CAD软件中一项基础且重要的功能，它能够将块、多段线、尺寸标注、图案填充等复合对象分解为最基本的图形元素，如直线、圆、弧、文字等，本文将详细介绍块打散命令的使用方法、适用场景、注意事项以及相关技巧。
块打散命令的主要目的是解除块的组合属性,使其回归到创建块之前的状态，当用户需要编辑块内部的某个单独对象，或者需要将块与其他对象进行特殊的布尔运算（如并集、差集、交集）时，打散操作是必不可少的，如果用户插入了一个由多个线条组成的“椅子”块，并希望调整其中一条椅腿的长度，直接选择块是无法单独编辑该线条的，必须先使用打散命令将块分解，才能对单个对象进行修改，在导出CAD文件到其他软件（如Photoshop、SketchUp）时，有时也需要先将块打散，以确保图形能够正确显示和编辑。

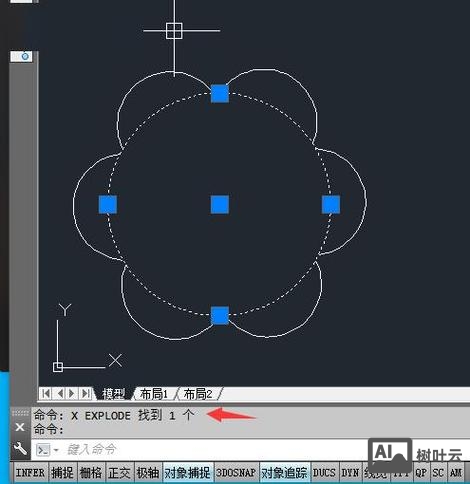

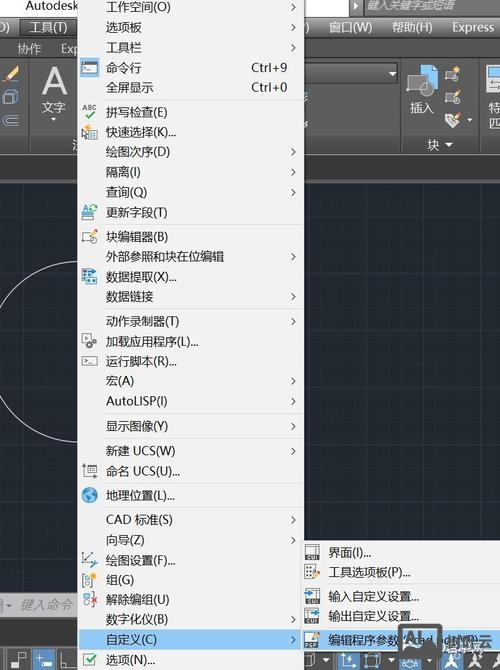

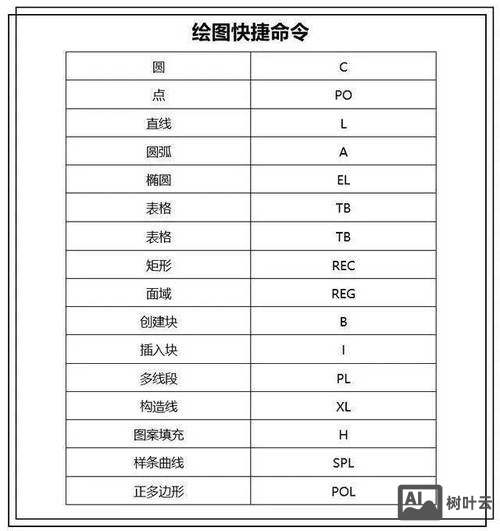

在CAD中执行块打散命令的方法有多种,以满足不同用户的使用习惯，最常用的方法是通过命令行输入：用户只需在命令行中输入“EXPLODE”或简化命令“X”，然后按回车键，系统会提示“选择对象”，此时用户可以使用鼠标框选或单击需要打散的块，按回车键确认后，选中的块即会被分解，第二种方法是使用功能区按钮：在“常用”选项卡下的“修改”面板中，可以找到“分解”按钮（通常显示为一个爆炸的图标），点击该按钮后，再选择对象即可执行操作，第三种方法是使用菜单栏：依次点击“修改”>“分解”，同样会进入选择对象的状态，无论使用哪种方法，其核心功能都是一致的，用户可以根据自己的操作习惯选择最便捷的方式。
值得注意的是,块打散命令并非对所有类型的块都产生相同的效果，根据块的创建方式和嵌套层级，打散的结果会有所差异，对于简单的块，即由基本图形元素（直线、圆、文字等）直接组成的块，执行一次打散命令即可将其完全分解为独立对象，而对于嵌套块，即一个块内部包含了另一个或多个块的情况，则需要多次执行打散命令才能完全分解，一个“家具”块中可能嵌套了“桌子”和“椅子”子块，第一次打散“家具”块后，“桌子”和“椅子”仍保持为块的状态，需要再次选择并打散这些子块，才能最终得到所有独立的图形元素，CAD软件通常会在命令行中提示用户“找到 1 个，嵌套层级 = N”，其中N表示块的嵌套深度，帮助用户判断需要执行打散命令的次数。
在执行块打散操作时,用户还需要考虑一些潜在的影响和注意事项，打散后的对象将失去块的属性，这意味着原有的块定义（如名称、基点、属性定义等）不再与这些对象关联，如果用户希望对块进行全局性修改（如更新所有插入的块），打散操作将破坏这种关联性，导致无法通过重定义块来同步更新，除非必要，否则不建议轻易打散块，尤其是在需要批量修改的场景下，对于包含属性的块，打散后属性文字将转换为普通多行文字对象，其属性标记和值将保留，但无法再通过块属性管理器进行统一编辑，打散操作可能会增加图形文件的大小，因为原本由一个块定义引用的多个实例，在打散后会生成大量独立的图形对象，这会影响文件的打开和运行速度，特别是在处理大型复杂图纸时。
为了更直观地理解块打散命令的效果和应用场景,以下通过一个表格对比了块与打散后对象的主要区别：
| 属性 | 块（未打散） | 打散后的对象 |
|---|---|---|
| 对象数量 | 单一对象 | 多个独立对象 |
| 编辑方式 | 整体编辑或通过块编辑器（BLOCKEDIT）修改 | 可单独编辑每个基本图形元素 |
| 文件大小 | 较小，仅需存储一个块定义和插入信息 | 较大，需存储所有独立对象的数据 |
| 更新方式 | 重定义块可同步更新所有插入实例 | 需手动修改每个对象，无法批量更新 |
| 属性 | 可包含属性定义，支持动态属性 | 属性转换为普通文字，失去动态属性功能 |
| 嵌套支持 | 支持嵌套块 | 嵌套块需多次打散才能完全分解 |
除了基本的打散功能外,CAD还提供了一些与块相关的命令，可以辅助用户更灵活地管理块。“块编辑器”（BLOCKEDIT）允许用户在不打散块的情况下，直接进入块的定义环境进行修改，修改后所有插入的块实例会自动更新，而“Xplode”命令（部分CAD版本支持）则是“EXPLODE”的增强版，它可以在分解对象的同时，控制分解后的对象图层、颜色、线型等属性，提供更多的自定义选项，用户可以根据实际需求选择合适的命令，在保证绘图效率的同时，实现图形的精确编辑。
CAD块打散命令是一项功能强大但需要谨慎使用的工具,它能够有效解决块内部对象单独编辑的需求，特别是在处理嵌套块、属性修改以及与其他软件文件交互时发挥着重要作用，用户也应充分认识到打散操作可能带来的负面影响，如破坏块的全局更新能力、增加文件大小等，在实际绘图过程中，建议用户优先考虑使用块编辑器或重定义块等方式进行修改，仅在必要时才使用打散命令，以平衡编辑需求与绘图效率之间的关系，通过合理运用块打散命令及相关技巧，用户可以更加灵活地驾驭CAD软件，提高绘图工作的质量和效率。
相关问答FAQs：
问：打散块后，如何恢复为块？
答：一旦块被打散，其原始的块定义信息仍然存在于图形中，但被打散的对象已与块定义断开关联，若要恢复为块，可以重新执行“创建块”（BLOCK）命令，将打散后的对象重新定义为一个新的块，或者，使用“块替换”功能，找到原块定义，选择打散的对象作为新块定义，然后替换现有对象，但需要注意的是，如果打散后的对象已被修改，恢复块时可能需要重新调整。问：为什么有些块打散后，部分对象（如圆弧、多段线）仍然无法单独编辑？
答：这可能是因为该块是由复合对象（如多段线、块参照、图案填充等）组成的，一个看似由直线和圆弧组成的块，实际上可能是一个整体的多段线对象，需要多次执行“打散”命令，或者使用“XPLODE”命令（如果CAD版本支持），以完全分解这些复合对象，检查对象的图层和是否被锁定或冻结，也可能影响单独编辑的结果。
