nx8画弧线步骤是什么？

在NX8软件中绘制弧线是三维建模和二维草图设计中的基础操作之一，掌握多种绘制弧线的方法能够提高设计效率，以下将详细介绍NX8中绘制弧线的几种常用方式、操作步骤及注意事项。

草图环境中绘制弧线

草图是NX8中进行参数化设计的重要环境，绘制弧线主要通过“曲线”工具条中的“圆弧”命令实现,具体操作步骤如下：

1. 进入草图环境：新建或打开一个部件文件，选择“插入”→“草图”,选择一个基准平面或已有平面进入草图界面。
2. 调用圆弧命令：在“曲线”工具条中点击“圆弧”图标（或通过菜单“插入”→“曲线”→“圆弧”），此时弹出“圆弧”对话框。
3. 选择绘制类型：NX8提供两种圆弧绘制方式：
   • 三点画弧：通过指定圆弧的起点、终点和中间点（或半径）来确定圆弧，这是最常用的方式，操作灵活,适合未知具体参数的弧线绘制。
   • 中心和端点画弧：先指定圆弧的圆心，再依次输入起点和终点角度，或通过鼠标拖拽确定半径和端点,这种方式适合已知圆心位置和半径的弧线绘制。
4. 参数设置：在对话框中可以设置圆弧的“半径”“起始角”“终止角”等参数，勾选“限制”选项可控制圆弧的长度是否包含整圆。

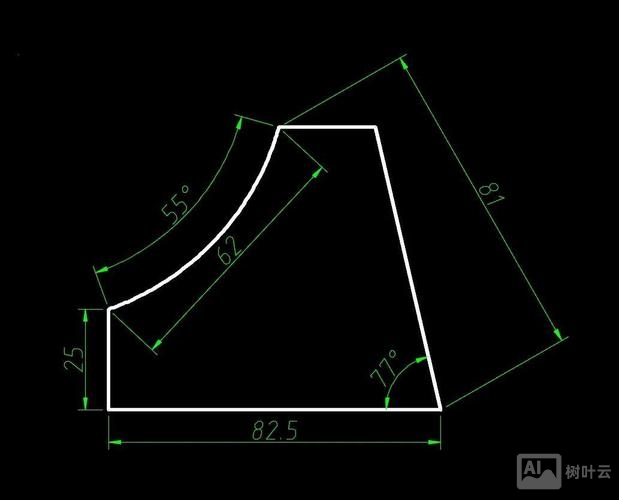

5. 约束与定位：绘制完成后，可使用“草图约束”工具对圆弧进行几何约束（如相切、同心、垂直等）和尺寸约束（标注半径、角度等）,确保弧线的精确定位。

建模环境中绘制弧线

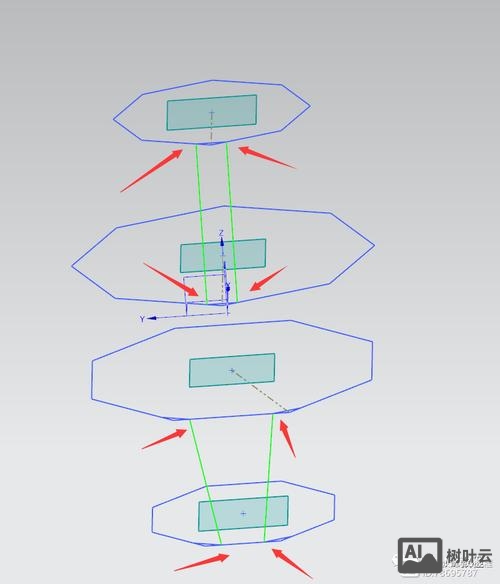

在建模环境中绘制弧线通常用于创建空间曲线或作为扫描、拉伸等特征的引导线,主要方法包括：

1. 基本曲线中的圆弧：选择“插入”→“曲线”→“基本曲线”，在弹出的对话框中点击“圆弧”选项，可通过“点构造器”或直接输入坐标值指定圆弧的起点、终点和圆心，或选择“中心、起点、终点”模式绘制。
2. 艺术样条中的弧线：对于复杂的弧线或自由曲线，可使用“艺术样条”命令，通过设置“通过点”或“控制点”模式，调整点的位置和曲线阶数，即可生成接近弧线的样条曲线，若需精确的圆弧，可在绘制后使用“样条”对话框中的“拟合”选项，选择“圆弧”类型进行拟合。
3. 螺旋线中的弧线：在创建螺旋线时，可通过“螺旋线”对话框中的“半径规律”选项，设置螺旋线半径为变量,从而生成弧线段变化的螺旋结构。

表格对比：不同绘制弧线方式的特点

操作注意事项

1. 坐标系选择：在绘制弧线时，注意当前工作坐标系（WCS）的位置，可通过“格式”→“WCS”命令调整坐标系方向,确保弧线绘制在正确的平面内。
2. 捕捉点功能：启用“智能点”或“对象捕捉”功能（如端点、交点、圆心）,可提高弧线起终点定位的准确性。
3. 参数化修改：草图中的弧线支持参数化修改，双击尺寸标注或约束符号即可修改数值，模型会自动更新；建模环境中绘制的弧线需通过编辑曲线参数进行修改。
4. 弧线方向控制：通过“起始角”和“终止角”的正负值可控制圆弧的旋转方向（顺时针或逆时针），角度范围为-360°至360°。

相关问答FAQs

问题1：在NX8草图中绘制弧线时，如何让弧线与已有直线相切？
解答：绘制弧线后，使用“草图约束”工具条中的“相切”约束命令，依次选择弧线和目标直线，系统会自动调整弧线的端点位置，使其与直线相切，若需精确控制相切点位置，可先标注弧线半径或直线长度,再通过修改尺寸值进一步调整。

问题2：建模环境中绘制的圆弧如何转换为草图对象？
解答：选中已绘制的圆弧曲线，点击“插入”→“草图”，在弹出的“创建草图”对话框中选择附着平面，点击“确定”后，圆弧会自动转换为草图曲线，此时可进入草图环境对圆弧进行约束和编辑，但需注意转换后的曲线将失去原有的部分建模环境参数（如半径规律）。
