3d切角命令怎么用？参数如何设置？

在三维建模软件中，3D切角命令是一项基础且强大的功能，它通过对模型的边或顶点进行切割并添加新的面，使原本尖锐的棱角变得平滑过渡，从而提升模型的细节表现力和真实感，这一命令在工业设计、角色建模、建筑可视化等领域应用广泛，其核心价值在于通过简单的操作实现复杂的几何变化,同时保持模型结构的合理性。

（图片来源网络，侵删）

3D切角命令的核心功能与原理

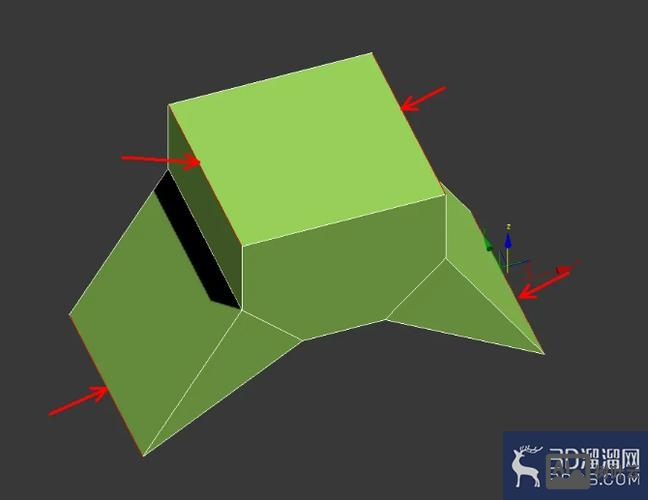

3D切角命令的本质是在选定边或顶点处创建新的几何体，以边切角为例，当用户选择一条边并执行切角命令时，软件会自动将该边分割为两条或多条平行边，同时在相邻面之间生成新的过渡面（通常是四边形或三角形），并根据用户设置的切角距离调整顶点位置，在Blender中，边切角会生成新的环形边和放射状边；在3ds Max中，切角命令（Chamfer）则允许用户同时调整切角分段数，以实现更精细的圆角效果。

顶点切角的操作逻辑类似，但影响范围更集中，选择一个顶点后，软件会以该顶点为中心，向相连的边延伸出新的面，形成类似“倒角”的效果，顶点切角常用于处理模型的尖端结构，如产品边缘的圆滑或角色模型的关节细节。

3D切角命令的关键参数解析

掌握3D切角命令，需理解其核心参数对模型的影响，以下是常用参数及其作用：

参数名称	功能说明	典型应用场景
切角距离（Chamfer Amount）	控制切角产生的偏移量，即新边与原边的垂直距离，值越大，圆角越明显。	产品设计中外壳边缘的圆滑处理，避免尖锐棱角划伤用户。
分段数（Segments）	定义切角后生成的过渡面数量，分段数越高，圆角越平滑，但会增加模型面数。	高精度角色建模中，如面部轮廓或关节处的自然过渡，需分段数≥3以避免硬边。
切角类型（Type）	区分“线性切角”和“曲线切角”，线性切角生成直面过渡，曲线切角则通过贝塞尔曲线实现圆滑过渡。	工业模型中，金属零件的直角过渡（线性） vs. 塑料产品的圆润边缘（曲线）。
连接方式（Connect）	控制新顶点的连接规则，如“直线连接”或“平滑连接”。	建筑建模中，墙体转角的圆角处理，需选择“平滑连接”以避免面与面之间的生硬衔接。

3D切角命令的操作流程与技巧

以Blender和3ds Max为例，3D切角命令的操作流程存在一定差异，但核心步骤一致：

（图片来源网络，侵删）

选择目标几何体：进入编辑模式（Edit Mode），通过框选或点选功能选中需要切角的边或顶点。
执行切角命令：在Blender中，按“Ctrl+R”进入环切模式后滑动鼠标滚轮调整分段数，点击确认后拖动鼠标设置切角距离；在3ds Max中，选中边后点击“修改”面板下的“切角”按钮，在参数面板中输入数值。
调整参数优化模型：根据需求调整分段数、切角距离等参数，必要时结合“循环切割”（Loop Cut）命令优化布线，避免三角面或五边面过多影响后续渲染或动画。

操作技巧：

非均匀切角：对不等长边执行切角时，可开启“仅按边切角”（Edge Only）选项，确保每条边的切角距离独立计算，避免模型变形。
硬边与软边的切换：切角完成后，选中新生成的边，按“Ctrl+E”调用边菜单，选择“标记为硬边”或“标记为软边”，以控制光照下的阴影过渡效果。
配合镜像修改器：对称模型可先对一侧执行切角，再添加镜像修改器（Mirror Modifier），实时预览对称效果，提高建模效率。

3D切角命令的常见问题与解决方案

尽管3D切角命令操作简单，但在复杂模型中仍可能出现问题。

模型破面：切角后出现未闭合的破洞，通常是由于原模型存在非流形几何体（如共面重叠面），需先使用“网格清理”工具检查模型拓扑，确保所有边均为有效连接。
圆角不均匀：当相邻边长度差异较大时，切角后可能出现圆角大小不一致的情况，解决方案是先对边进行“细分”（Subdivide），增加布线密度，再执行切角命令。

相关问答FAQs

Q1：3D切角命令与倒角命令（Bevel）有何区别？
A1：3D切角（Chamfer）与倒角（Bevel）在功能上高度相似，但不同软件中的命名和细节存在差异，在Blender中，“倒角”特指基于曲线的圆角处理，而“切角”多用于网格模型的边操作；在3ds Max中，“切角”通常生成线性过渡，而“倒角”支持曲线过渡且可调整剖面形状，总体而言，两者核心目标均为平滑棱角，具体选择需根据软件功能和模型需求决定。

Q2：如何避免3D切角后模型面数过多影响性能？
A2：控制模型面数的关键在于合理设置分段数，对于低精度模型（如游戏道具），分段数可设为1-2，以直面过渡替代圆角；对于高精度模型，可采用“局部细分”策略——仅对视觉重点区域（如产品边缘、角色关节）增加分段数，其他区域保持低分段，执行切角后可使用“简化几何体”（Decimate）工具适度减少面数,但需注意避免损失关键细节。
