CAD画圆弧命令有哪些？如何快速调用？

在CAD软件中,画圆弧是基本的绘图操作之一，掌握圆弧命令的使用方法对于提高绘图效率至关重要，CAD中的圆弧命令功能强大，提供了多种绘制方式，以满足不同设计场景的需求，本文将详细介绍CAD中画圆弧的各种命令及其使用方法、参数设置和应用技巧。

圆弧命令的启动方式

在CAD中,启动圆弧命令主要有以下几种方式：

1. 命令行输入：在命令行中直接输入“ARC”或简写“A”，然后按回车键。
2. 功能区选项卡：在“常用”选项卡下的“绘图”面板中，点击“圆弧”按钮。
3. 工具栏：在经典工作空间中，通过“绘图”工具栏的“圆弧”图标启动。
4. 菜单栏：通过“绘图”→“圆弧”子菜单选择相应的绘制方式。

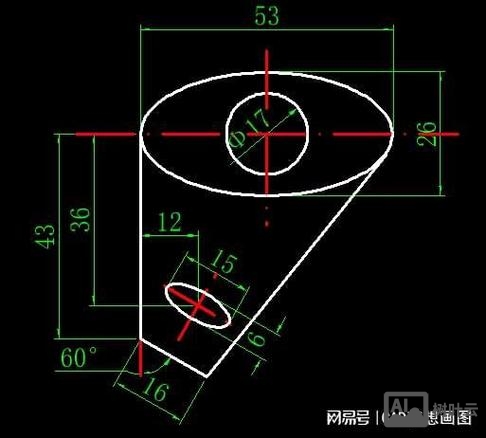

圆弧的绘制方式

CAD提供了11种绘制圆弧的方式,用户可以根据已知条件选择最合适的方法，以下是常用的几种绘制方式及其操作步骤：

三点画弧

通过指定圆弧上的三个点来绘制圆弧,这是最灵活的方式。

• 操作步骤：
  1. 启动圆弧命令。
  2. 指定圆弧的起点。
  3. 指定圆弧的第二点（通过该点控制圆弧的弯曲方向）。
  4. 指定圆弧的端点。
• 适用场景：当已知圆弧上的任意三个点时使用。

起点、圆心、端点

通过指定起点、圆心和端点来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“起点、圆心、端点”选项（默认方式）。
  3. 指定起点。
  4. 指定圆心。
  5. 指定端点。
• 注意事项：圆弧的方向由起点和端点相对于圆心的位置决定。

起点、圆心、角度

通过指定起点、圆心和圆弧的包含角来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“起点、圆心、角度”选项。
  3. 指定起点。
  4. 指定圆心。
  5. 输入角度值（正值逆时针绘制，负值顺时针绘制）。
• 示例：输入“90”表示绘制90度的圆弧。

起点、圆心、长度

通过指定起点、圆心和弦长来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“起点、圆心、长度”选项。
  3. 指定起点。
  4. 指定圆心。
  5. 输入弦长值（弦长必须小于直径）。
• 特点：弦长决定圆弧的弯曲程度，弦长越短，圆弧越弯曲。

起点、端点、角度

通过指定起点、端点和圆弧的包含角来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“起点、端点、角度”选项。
  3. 指定起点。
  4. 指定端点。
  5. 输入角度值。
• 应用：适用于已知起点、端点且需要控制圆弧弯曲程度的场景。

起点、端点、方向

通过指定起点、端点和圆弧在起点处的切线方向来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“起点、端点、方向”选项。
  3. 指定起点。
  4. 指定端点。
  5. 拖动鼠标确定起点处的切线方向或输入角度值。
• 优势：可以灵活控制圆弧的起始方向，适用于需要平滑连接的曲线。

起点、端点、半径

通过指定起点、端点和圆弧的半径来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“起点、端点、半径”选项。
  3. 指定起点。
  4. 指定端点。
  5. 输入半径值。
• 注意：半径值需满足起点和端点之间的距离小于或等于2倍半径，否则无法绘制圆弧。

圆心、起点、端点

通过指定圆心、起点和端点来绘制圆弧，与“起点、圆心、端点”类似，但顺序不同。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“圆心、起点、端点”选项。
  3. 指定圆心。
  4. 指定起点。
  5. 指定端点。

圆心、起点、角度

通过指定圆心、起点和包含角来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“圆心、起点、角度”选项。
  3. 指定圆心。
  4. 指定起点。
  5. 输入角度值。

圆心、起点、长度

通过指定圆心、起点和弦长来绘制圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“圆心、起点、长度”选项。
  3. 指定圆心。
  4. 指定起点。
  5. 输入弦长值。

继续

该选项用于绘制与上一条直线或圆弧相切的圆弧。

• 操作步骤：
  1. 启动圆弧命令。
  2. 选择“继续”选项。
  3. 直接拖动鼠标或输入端点位置,圆弧将自动与上一对象相切。
• 应用场景：快速绘制连续相切的圆弧曲线。

圆弧参数的设置技巧

在绘制圆弧时,以下参数的设置需要特别注意：

1. 方向控制：角度的正负值决定圆弧的绘制方向（逆时针或顺时针）。
2. 半径与弦长：半径必须大于或等于弦长的一半，否则无法绘制圆弧。
3. 切线方向：使用“方向”选项时，可以通过动态拖动或输入角度值精确控制切线方向。
4. 象限点捕捉：绘制特定角度的圆弧（如90度、180度）时，可结合象限点捕捉功能提高精度。

圆弧命令的高级应用

1. 与对象结合：利用“继续”选项可以快速绘制与直线、多段线或其他圆弧相切的曲线。
2. 参数化设计：通过输入精确的角度、半径或长度值，实现参数化绘图，便于后续修改。
3. 圆弧与圆的转换：通过调整圆弧的包含角为360度，可将圆弧转换为完整的圆。

常见问题及解决方法

1. 圆弧显示不光滑：可能是由于视图分辨率不足，可通过输入“VIEWRES”命令并增加值来优化显示。
2. 圆弧无法闭合：检查起点和端点的位置是否重合，或角度设置是否为360度。

相关问答FAQs

问题1：如何绘制指定半径和长度的圆弧？
解答：可以通过“起点、端点、半径”方式实现，首先指定起点和端点，然后输入半径值，需确保起点和端点距离不超过2倍半径，若起点和端点距离为100，半径需≥50。

问题2：如何绘制与已知直线相切的圆弧？
解答：使用“起点、端点、方向”或“继续”选项，若使用“继续”，启动圆弧命令后直接选择“继续”，圆弧将自动与上一条直线相切；若需手动控制，可选择“起点、端点、方向”，在指定起点后，通过对象捕捉功能捕捉直线的端点作为起点，并输入切线方向角度。
