UG8.0抽取命令怎么用？

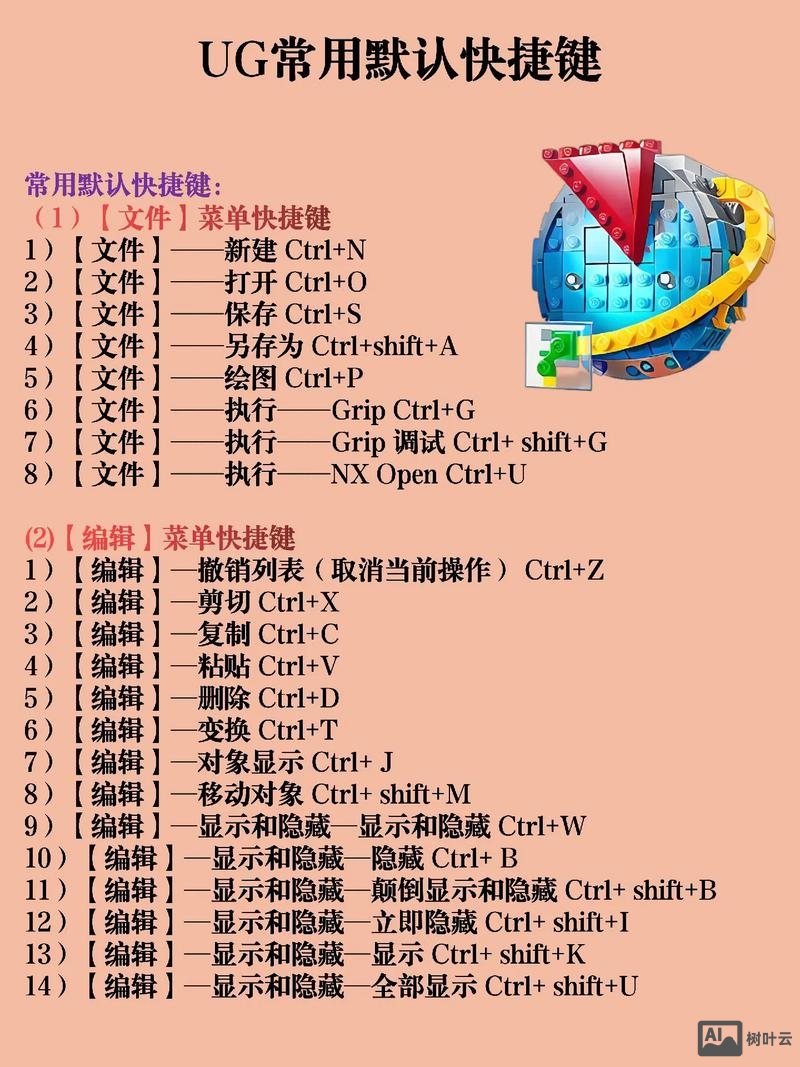

在UG 8.0软件中，抽取命令（Extract）是一个非常实用的工具，主要用于从现有几何体中创建独立的曲线、点、面或体特征，该命令能够快速提取模型的特定部分，而无需重新绘制，从而提高设计效率，抽取命令位于“插入”菜单下的“关联复制”选项中，其应用场景广泛，包括创建参考几何、简化模型、提取曲面特征等，下面将详细介绍UG 8.0抽取命令的功能、操作步骤、参数设置及注意事项。

抽取命令的基本功能

抽取命令的核心功能是通过选择现有几何体生成新的几何对象，这些新对象与原几何体保持关联性（即当原几何体修改时，抽取对象可自动更新），根据抽取对象的不同,命令可分为以下几类：

1. 曲线抽取：从实体边缘、曲面边界或现有曲线中提取独立的曲线。
2. 点抽取：在实体表面、边缘或曲面上提取点集,常用于创建参考点或进行有限元分析的节点定义。
3. 面抽取：提取实体或曲面的单个面或多个面,生成新的曲面特征。
4. 体抽取：将实体中的某个区域抽取为独立的体,适用于分割模型或创建对称体。

抽取命令的操作步骤

以抽取实体表面为例,具体操作步骤如下：

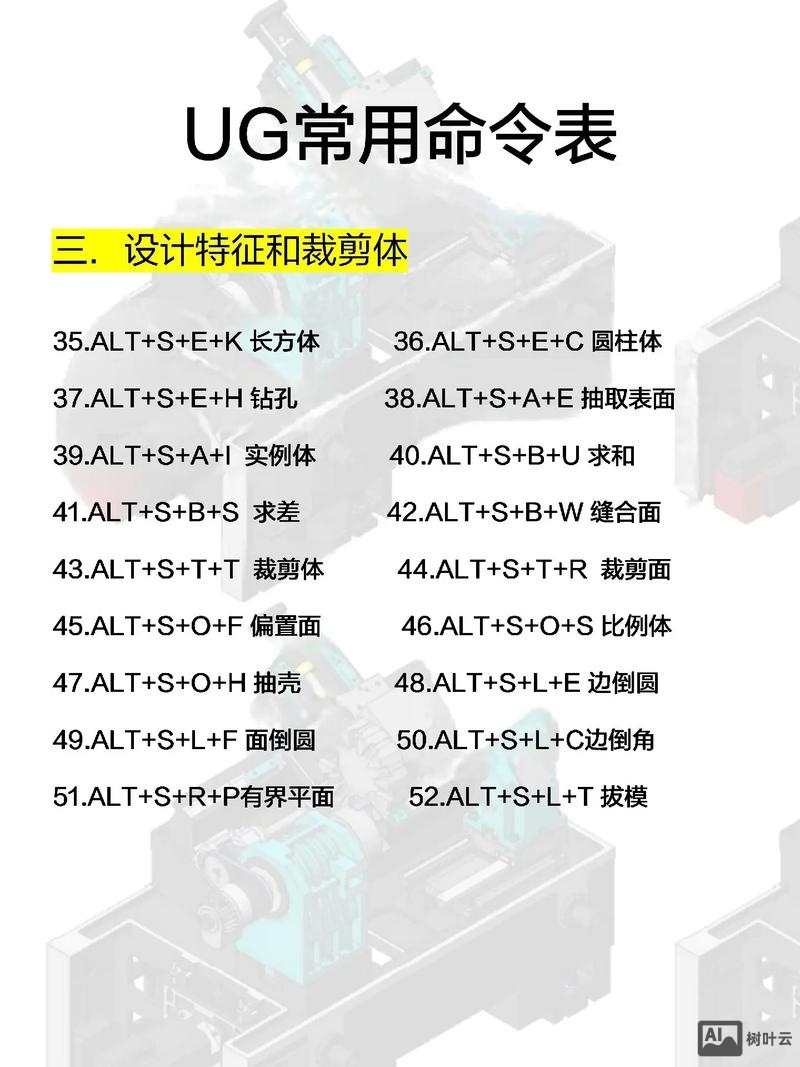

1. 启动命令：打开UG 8.0模型文件，依次点击“插入”→“关联复制”→“抽取”。
2. 选择类型：在弹出的“抽取”对话框中，根据需求选择“面”、“曲线”、“点”或“体”等类型，选择“面”。
3. 设置参数：
   • 面选项：包括“单个面”、“相邻面”或“体的面”，若选择“相邻面”,系统会自动选取与选中面连续的所有面。
   • 设置：勾选“固定于当前时间戳”可冻结抽取结果，使其不受后续编辑影响；勾选“删除孔”可忽略面中的孔特征。
4. 选择几何体：在模型中点击需要抽取的面，可通过“面规则”快速筛选符合条件的面（如所有凸面）。
5. 应用与确定：点击“应用”生成抽取结果，或点击“确定”完成操作并关闭对话框。

参数详解与注意事项

1. 关联性控制：

   • 默认情况下，抽取对象与原几何体关联，若需取消关联，可在“设置”中取消勾选“关联”选项。
   • 关联对象更新时，需注意原几何体的修改是否会破坏抽取结果的完整性（如删除被抽取的面会导致错误）。

2. 公差设置：


   （图片来源网络，侵删）

   在“抽取”对话框中，可通过“距离公差”和“角度公差”控制抽取精度，公差值越小，抽取结果越精确,但计算量越大。

3. 性能优化：

   • 对于复杂模型，建议分批抽取几何体,避免一次性处理大量数据。
   • 若仅需参考几何，可勾选“隐藏原先的”选项,减少模型显示负担。

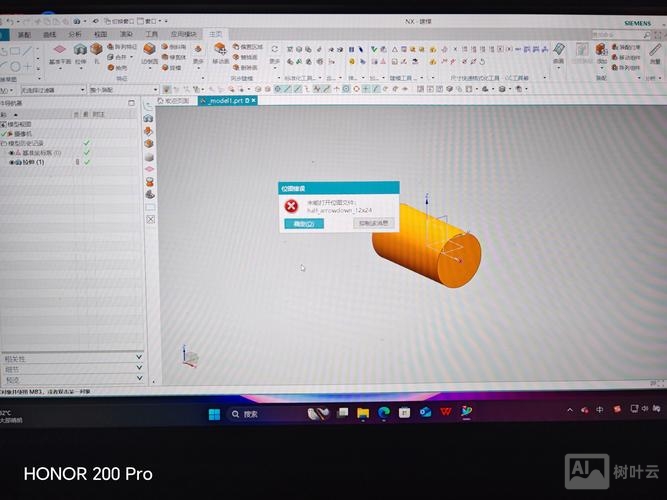

4. 常见问题：

   • 抽取失败：通常是由于几何体拓扑错误或公差设置过大导致,需检查原模型是否完整。
   • 更新延迟：关联对象修改后需手动刷新（按F5键）或更新模型（按Ctrl+Q键）。

应用案例

假设需要从一复杂实体中提取所有外表面用于后续的曲面分析,操作流程如下：

1. 执行“抽取”命令，选择“面”类型。
2. 在“面选项”中勾选“体的面”，点击“选择体”并选取目标实体。
3. 取消勾选“删除孔”,保留原始面的细节。
4. 设置公差为0.001mm，点击“确定”生成曲面集合。
5. 右键点击抽取结果，选择“转为自包含”以移除关联性,便于独立编辑。

相关问答FAQs

问题1：抽取命令与复制粘贴有何区别？
解答：抽取命令生成的几何体与原模型保持关联性，原模型修改后抽取结果可自动更新；而复制粘贴仅创建静态副本，修改原模型不会影响副本，抽取命令支持更灵活的参数设置（如公差控制、面规则筛选）,而复制粘贴仅生成完全相同的几何对象。

问题2：如何解决抽取曲面后出现的破面问题？
解答：破面通常是由于原模型存在微小缝隙或公差设置不当导致，可通过以下方法解决：①在“抽取”对话框中降低“距离公差”和“角度公差”值；②使用“修复”命令（位于“插入”→“曲面”→“扩大”）修补曲面边界；③检查原模型是否有未缝合的边缘，先使用“缝合”命令处理后再抽取。
