cad多线合并命令怎么用？

在CAD绘图过程中,多线（MLINE）作为一种高效的绘制工具，常用于快速创建墙体、道路、管线等具有平行特征的图形元素，实际绘图时常常需要将多条独立的多线合并为一条整体，以便于后续的编辑、修改或统一管理，CAD中的多线合并命令就显得尤为重要，本文将详细解析CAD多线合并命令的使用方法、操作步骤、注意事项及相关技巧，帮助用户高效完成绘图任务。

多线合并命令的基本概念与适用场景

多线是由多条平行线组成的复合对象,每条线称为元素，可通过设置偏移量、颜色、线型等属性来定义其样式，在绘制复杂图形时，如建筑平面图的墙体，可能需要分段绘制多条多线，最终需要将其合并为一条连续的多线对象，以避免线条过多导致的编辑困难，多线合并命令（通常通过“MLEDIT”工具中的“合并”选项实现）能够将两条多线在指定的连接点处进行无缝衔接，使其成为一个整体对象，同时保持原有的样式和属性。

多线合并命令的操作步骤

1. 准备工作
   在执行合并操作前，需确保待合并的多线处于同一图层、具有相同的样式（或兼容的样式），且连接端点的位置对齐，若多线样式不一致，需先通过“MLSTYLE”命令统一样式；若位置未对齐，可使用“MOVE”或“ROTATE”命令进行调整。

2. 启动合并命令

   • 方法一：通过命令行输入“MLEDIT”并按回车键，系统将弹出“多线编辑工具”对话框。
   • 方法二：依次单击菜单栏“修改”→“对象”→“多线”，同样可打开该对话框。

3. 选择合并工具

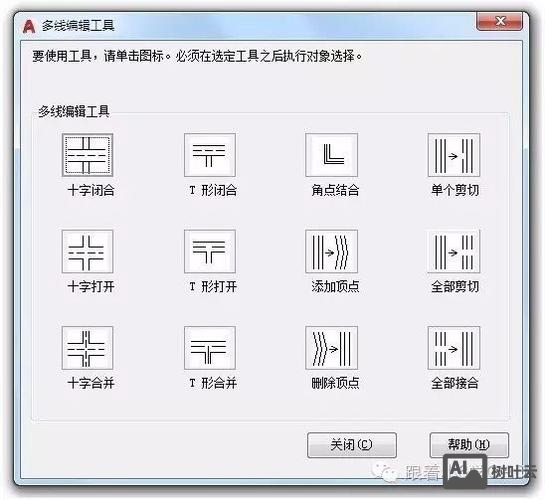

   在“多线编辑工具”对话框中，选择“合并”选项（图标通常显示为两条多线连接的示意图），若对话框中未显示该选项，需确认当前图形中是否存在可编辑的多线对象。


   （图片来源网络，侵删）

4. 指定合并对象

   • 根据提示“选择第一条多线”，使用鼠标点击第一条待合并的多线。
   • 接着提示“选择第二条多线”，点击第二条多线。
   • 系统将自动检测两条多线的端点,若端点重合或距离在容差范围内，则将其合并为一条多线；若端点未对齐，则提示“无法合并”，需重新调整位置后再次尝试。

5. 完成合并与验证
   合并后，两条多线将变为一个对象，可通过“PROPERTIES”命令查看其属性，或使用“交叉选择”方式选中对象，验证是否已成功合并。

多线合并的注意事项与技巧

1. 多线样式兼容性
   合并的多线必须具有相同的元素数量和偏移量，否则可能导致合并失败或显示异常，一条多线由3条元素组成（偏移量为0.5、0、-0.5），另一条由2条元素组成（偏移量为0.25、-0.25），则无法直接合并。

2. 连接端点的对齐精度
   CAD对多线端点的对齐精度有一定要求，若两条多线的端点距离过大（如超过0.1个单位），系统可能无法识别合并意图，此时可启用“对象捕捉”功能（如“端点”捕捉），确保端点精确重合。


   （图片来源网络，侵删）

3. 合并后的编辑限制
   合并后的多线仍保留原有的样式属性，但部分编辑操作（如单独修改某一元素）可能受限，若需进一步调整，可通过“分解”（EXPLODE）命令将多线转换为单一线条，但会失去多线的整体特性。

4. 批量合并的替代方案
   当需要合并多条多线时，重复使用“MLEDIT”命令效率较低，此时可考虑以下方法：

   • 使用“GROUP”命令：将多条多线编为一个组，实现统一选择和移动，但本质上仍为独立对象。
   • 通过“BLOCK”定义块：将合并后的多线创建为块，便于插入和管理。
   • LISP程序辅助：对于高级用户，可编写简单的LISP程序实现批量合并功能。

多线合并的常见问题与解决方法

相关问答FAQs

问题1：为什么合并多线时提示“选定的多线无法合并”？
解答：该提示通常由以下原因导致：①两条多线的端点未对齐或距离超过系统容差；②多线样式不兼容（如元素数量、偏移量不同）；③多线被锁定或位于冻结图层，解决方法包括：启用“端点”捕捉调整位置，通过“MLSTYLE”统一样式，或检查图层状态。

问题2：合并后的多线如何恢复为独立的多线？
解答：若需将合并后的多线拆分为独立对象，可使用“EXPLODE”命令，执行命令后，选择合并的多线，系统会将其分解为多条单一的直线，同时丢失多线的整体样式属性，拆分后，可重新通过“MLEDIT”命令进行编辑或合并。
