CAD图形组合命令有哪些？

在CAD软件中，图形组合命令是提升绘图效率、优化图层管理的重要工具，主要包括“块（BLOCK）”、“组（GROUP）”和“外部参照（XREF）”三种核心功能，这些命令通过不同的逻辑将多个独立图形元素整合为一个统一对象，便于编辑、调用和协同设计，适用于机械制图、建筑布局、电气原理图等多种场景。

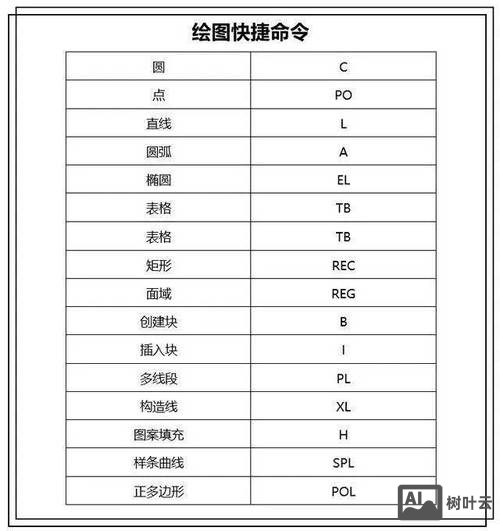

块（BLOCK）：可重复使用的单元化组合

块命令将选定的图形对象（如直线、圆、多段线等）保存为单个命名对象，具有“ once created， widely used”的特性，创建块时，用户需定义块的名称、基点（插入时的定位参考点）和包含的对象，支持嵌套块（块内包含其他块）和属性定义（如文字标注的参数化信息），在机械绘图中，可将螺栓、螺母等标准件定义为块，通过“INSERT”命令按比例和角度插入到不同位置，修改块定义后（如调整螺栓长度），所有引用该块的图形将自动更新，避免重复劳动，块的优点包括减少文件大小（避免重复存储相同图形）、便于统一修改和管理，但缺点是块内的单个对象需通过“分解（EXPLODE）”命令才能单独编辑,不适合需要频繁调整细节的组合。

组（GROUP）：灵活的临时性组合

组命令用于将多个图形对象绑定为一个临时组合，与块的主要区别在于：组不单独存储，仅作为“选择集”存在，可随时添加或删除成员，且无需分解即可编辑单个对象，创建组时，用户可通过“GROUP”命令指定组名（或使用自动生成的名称），支持“命名组”和“未命名组”两种类型，在绘制建筑平面图时，可将同一房间的门窗、家具定义为组，方便整体移动或复制，若需调整单个门的位置，直接点击组内对象即可单独编辑，组的优势在于操作灵活，适合临时性组合，但无法像块那样在不同文件间共享,且文件中大量未命名组可能导致管理混乱。

外部参照（XREF）：动态引用的外部组合

外部参照允许将其他CAD图形文件（如DWG、DGN等）以“链接”方式插入当前文件，主图形仅存储参照文件的路径和显示信息，而非实际数据，实现“主控+子图”的协同设计，在总平面图中，可将建筑单体、道路管线等作为外部参照插入，修改子图文件后，主图形通过“重载（RELOAD）”即可同步更新，避免文件冗余，外部参照支持“绑定（BIND）”将子图永久转换为当前文件的块，或“拆离（DETACH）”移除参照，适用于多专业协作（如建筑与结构图纸的关联），但其依赖外部文件路径，若路径丢失会导致参照无法显示，需通过“路径（PATH）”命令重新定位。

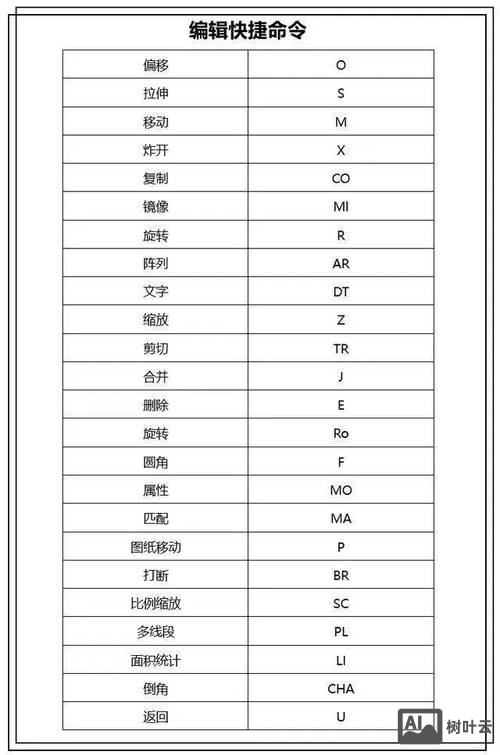

三种命令的应用对比

相关问答FAQs

Q1：块和组的主要区别是什么？如何选择使用？
A1：块是永久性存储的命名对象，适合需重复调用、统一修改的图形（如标准件），且可跨文件共享；组是临时性组合，适合需频繁调整成员或临时整体操作的图形（如局部家具布局），若图形需长期复用且结构稳定，选块；若需灵活编辑且仅限当前文件使用,选组。

Q2：外部参照无法显示或更新怎么办？
A2：首先检查参照文件路径是否正确（通过“XREF”命令查看列表），若路径变更，右键点击参照选择“路径”重新定位；若参照文件被移动或删除，需将“绑定”改为“插入”，或重新插入参照，确保当前文件未被“隔离图层”,且参照文件未被其他程序占用。
