CAD合并图层命令怎么用？

在CAD绘图过程中，图层管理是提升绘图效率和图纸规范性的关键环节，当图层过多或需要统一修改某些对象的属性时，合并图层便成为一项常用操作，CAD本身并没有直接名为“合并图层”的独立命令，但通过一系列组合操作或利用特定功能，可以实现图层的合并效果，本文将详细介绍几种常用的图层合并方法、操作步骤及注意事项,帮助用户高效管理图层。

通过“图层特性管理器”手动合并图层

手动合并图层是最基础的方法，适用于少量图层的合并，操作过程直观且易于控制,具体步骤如下：

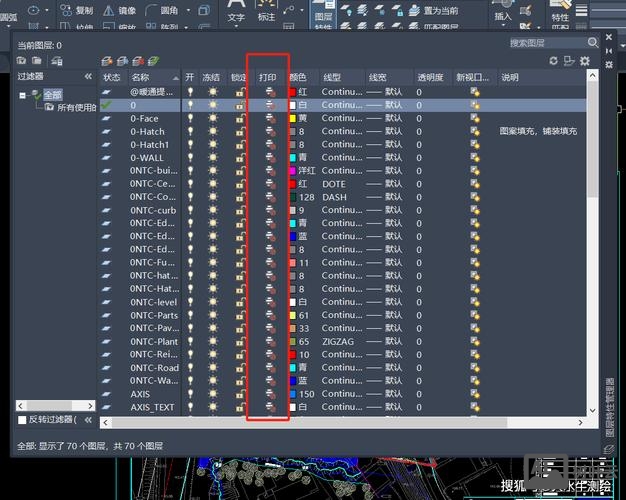

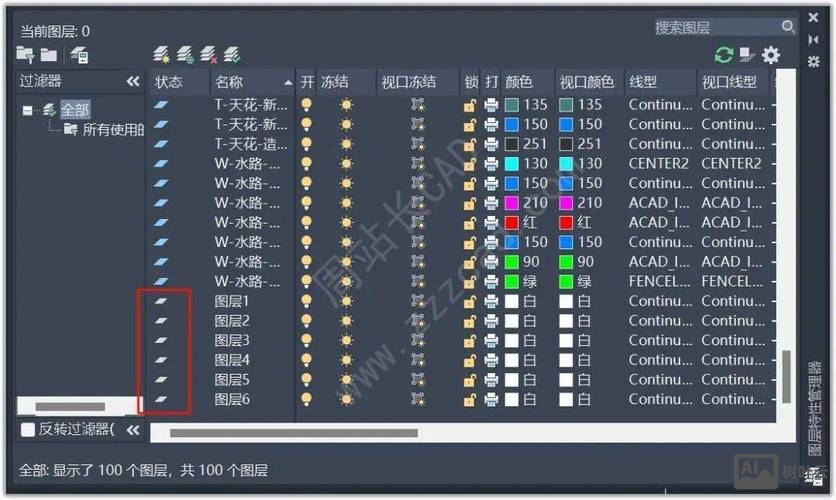

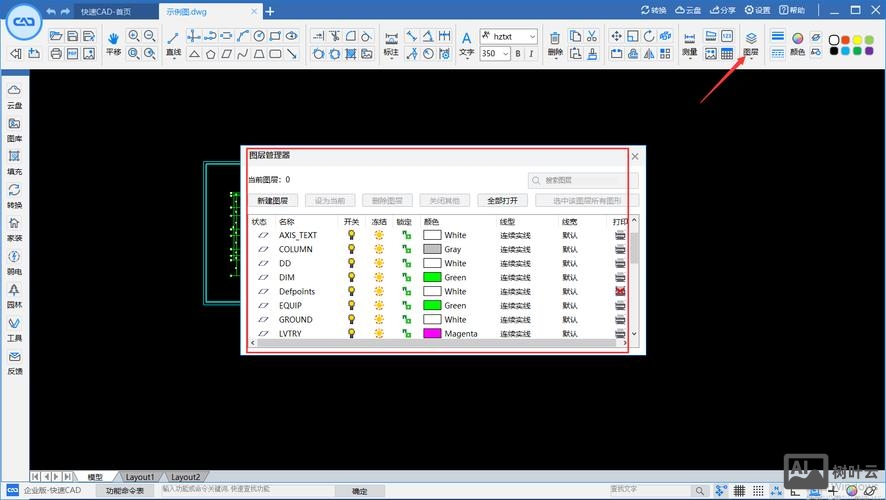

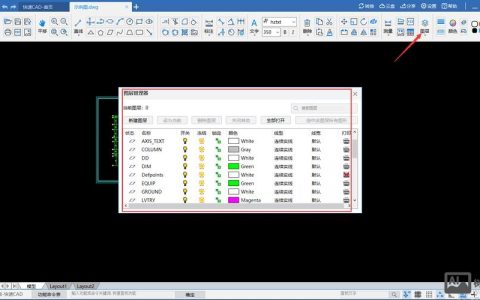

1. 打开图层特性管理器：在命令行输入LAYER（或快捷键LA）,按回车键打开图层特性管理器对话框。
2. 选择目标图层：在图层列表中，选中需要合并的源图层（图层1”），按住Ctrl键可多选。
3. 修改图层属性：将源图层的属性（如颜色、线型、线宽等）修改为目标图层（图层2”）的属性，若目标图层不存在,可先创建。
4. 移动对象到目标图层：关闭图层特性管理器，使用SELECT命令选择源图层上的所有对象，然后在“图层”工具栏中选择目标图层,将对象移动至目标图层。
5. 删除源图层：再次打开图层特性管理器，选中已清空对象的源图层，点击“删除”按钮（注意：当前图层、依赖外部参照的图层及包含对象的图层无法删除）。

优点：操作简单，适用于任意版本CAD；缺点：步骤繁琐,若源图层对象较多时选择效率低。

使用“LAYMRG”命令快速合并图层

LAYMRG是CAD自带的图层合并命令，可一次性将选定图层合并到目标图层，并自动删除源图层,操作步骤如下：

1. 输入命令：在命令行输入LAYMRG,按回车键。
2. 选择要合并的图层：弹出“合并图层”对话框，在“图层”列表中选择需合并的源图层（可多选），点击“确定”。
3. 选择目标图层：系统提示“选择目标图层”，在弹出的列表中选择要合并到的目标图层,或输入目标图层名称。
4. 确认合并：系统会提示“确定要合并图层吗？”，输入Y确认，源图层将被删除,对象全部转移至目标图层。

注意事项：

• 合并后，源图层的名称、颜色、线型等属性将被目标图层覆盖,建议提前备份。
• 若源图层包含块或外部参照,合并后块内的对象仍保留原图层属性。

适用版本：AutoCAD 2006及以上版本，其他CAD软件（如中望CAD）也支持类似命令。

通过“LAYTRANS”命令转换图层

LAYTRANS（图层转换器）主要用于将图形中的图层转换为另一图形的图层标准，也可用于合并图层,操作步骤如下：

1. 输入命令：在命令行输入LAYTRANS，打开“图层转换器”对话框。
2. 加载源图层：在“转换自”列表中选择需合并的源图层。
3. 选择目标图层：在“转换为”列表中选择目标图层，若不存在可点击“新建”创建。
4. 设置转换规则：点击“映射”将源图层与目标图层关联，可多选后点击“映射到”批量映射。
5. 执行转换：点击“转换”按钮，系统将源图层对象属性转换为目标图层,完成后关闭对话框。

优点：支持批量转换，适用于图层标准化处理；缺点：操作相对复杂,需熟悉映射关系。

使用LISP程序批量合并图层

对于需要频繁合并图层的用户，可通过编写或调用LISP程序实现自动化操作,以下为简单LISP代码示例：

(defun c:LAYMERGE (/ sel lay target)
  (setq sel (ssget '((0 . "*"))))
  (if sel
    (progn
      (setq lay (cdr (assoc 8 (entget (ssname sel 0)))))
      (princ (strcat "\n选择目标图层 <" lay ">: "))
      (setq target (getstring t))
      (if (or (= target "") (= target lay))
        (setq target lay)
        (if (not (tblsearch "LAYER" target))
          (progn
            (command "-LAYER" "N" target "")
            (princ (strcat "\n图层 " target " 已创建"))
          )
        )
      )
      (command "-LAYER" "M" target sel "")
      (command "-LAYER" "D" lay "")
      (princ "\n合并完成！")
    )
  )
  (princ)
)

使用方法：将代码保存为.lsp文件，通过APPLOAD命令加载，输入LAYMERGE调用程序,根据提示选择对象和目标图层即可。

优点：高度自定义，适合批量处理；缺点：需具备LISP基础,部分CAD软件需启用宏安全。

合并图层时的注意事项

1. 备份文件：合并图层前建议保存备份,避免操作失误导致数据丢失。
2. 检查对象属性：合并后需检查对象是否正确转移，特别是块、属性定义等复杂对象。
3. 图层依赖性：若图层包含外部参照或布局视口特定图层,合并后可能影响显示效果。
4. 版本兼容性：不同CAD版本对图层合并的支持程度不同,需提前测试。

图层合并效率对比表

相关问答FAQs

Q1：合并图层后，为什么部分对象的颜色或线型没有改变？
A：这通常是因为这些对象自身设置了“随块”（BYBLOCK）或“随层”（BYLAYER）以外的属性，解决方法：选中异常对象，在“特性”面板中手动修改其颜色、线型为“随层”，或使用CHPROP命令批量修改属性。

Q2：如何快速合并多个图层到新图层，并保留目标图层的原始属性？
A：使用LAYMRG命令时，先创建一个新图层（如“合并图层”），然后将所有源图层合并到此新图层，若需保留目标图层属性，确保在合并前源图层的属性与新图层一致，或通过“图层特性管理器”统一设置。
