在CAD软件中,图层管理是提升绘图效率和组织复杂图形的关键操作，而“图层合并”功能（通常通过“图层合并”命令或类似工具实现）则是处理冗余图层、简化图层结构的有效手段，尽管不同CAD版本（如AutoCAD、浩辰CAD等）的命令名称可能略有差异（如“LAYMRG”“LAY合并”等），但其核心逻辑和操作流程基本一致：通过选择目标图层，将选定图层上的对象合并到目标图层，并删除被合并的图层，以下从功能原理、操作步骤、注意事项及实际应用场景等方面详细解析CAD图层合并命令的使用方法。
图层合并的核心功能与原理
CAD图层合并的本质是“图层对象转移+图层删除”，在绘图过程中，由于图层划分过细（如将不同线型、颜色的同类对象分设图层）、导入外部图形导致图层冗余，或误操作创建空图层等问题，图层列表可能变得臃肿，影响图形的可读性和编辑效率，合并命令通过以下步骤实现简化：
- 选择源图层：需要合并或删除的图层（如图层1、图层2）；
- 选择目标图层：保留的目标图层（如图层3），源图层上的对象将转移至此；
- 对象属性处理：转移后，对象的颜色、线型、线宽等属性默认继承目标图层的设置（除非用户手动修改）；
- 图层清理：源图层上的对象全部转移后，系统自动删除空图层。
需注意,合并操作不可逆，执行前需确认图形备份，避免误删重要图层。
图层合并的详细操作步骤
以AutoCAD为例,图层合并命令“LAYMRG”的操作流程如下（其他CAD软件类似）：
打开图层合并命令
- 命令行输入：在命令行直接输入
LAYMRG并按回车； - 功能区路径：切换到“常用”选项卡→“图层”面板→点击“图层合并”图标（图标通常为两个图层重叠箭头）；
- 菜单栏路径：“格式”→“图层工具”→“图层合并”。
选择源图层
命令激活后,命令行提示“选择要合并的图层：”，此时可通过以下方式选择源图层：
- 直接选择：在绘图区点击对象，系统自动识别该对象所在的图层；

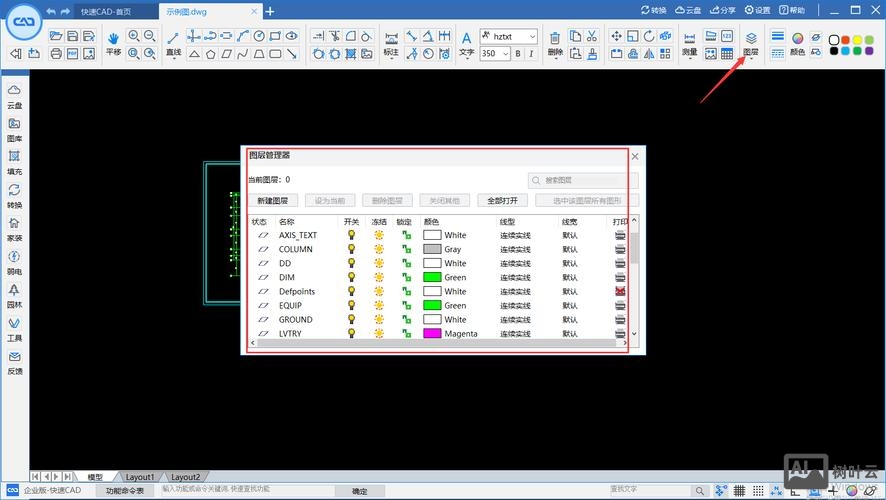

- 图层列表选择：在弹出的“图层特性管理器”中勾选需要合并的图层（可多选，按住Ctrl键）；
- 命令行输入：输入图层名称，多个图层用逗号分隔（如“图层1,图层2”）。
选择目标图层
选择源图层后,命令行提示“选择目标图层：”，目标图层是合并后保留的图层，可通过以下方式指定：
- 图层列表选择：在弹出的“选择目标图层”对话框中，从图层列表中选择一个目标图层（如“图层3”）；
- 绘图区选择：直接点击目标图层上的对象，系统自动识别该图层。
确认合并并处理对象属性
选择目标图层后,系统会弹出“图层合并-确认”对话框，提示“是否将源图层对象合并到目标图层？”，点击“确定”后，源图层上的对象将全部转移至目标图层，此时需注意：
- 属性继承：默认情况下，转移后的对象颜色、线型等属性将变为目标图层的属性（如目标图层为“红色-Continuous”，则所有对象变为红色、实线）；
- 属性保留：若需保留部分对象的源图层属性，需在合并前手动修改对象属性（如使用“MATCHPROP”特性匹配工具），或在合并后通过“图层”面板单独调整。
删除空图层
合并完成后,系统自动删除无对象的源图层，若源图层中包含被冻结或锁定的对象，需先解冻或解锁，否则合并可能失败。
图层合并的注意事项与常见问题
- 备份图形：合并操作不可逆，执行前务必保存或备份图形（如另存为“.bak”文件），避免误操作导致数据丢失。
- 特殊图层处理：以下图层通常无法直接合并，需先手动处理：
- 0层、Defpoints层：CAD默认图层，禁止删除（Defpoints层用于打印标记，不建议合并）；
- 外部参照依赖图层：外部图形导入的图层需先绑定（XREF命令）才能合并；
- 包含块对象的图层：若源图层中包含块（BLOCK），合并后块内对象的属性可能继承目标图层，需检查块定义是否正确。
- 对象过滤：若仅需合并部分对象（如图层1中的圆），可先用“SELECT”命令选择对象，通过“QSELECT”快速选择工具筛选对象，再手动更改其图层（无需使用合并命令）。
- 批量合并技巧：对于大量图层，可先通过“图层特性管理器”筛选空图层（使用“筛选”功能），单独删除；或使用“LAYDEL”命令删除指定图层（需确保图层为空）。
实际应用场景举例
场景1：简化建筑平面图图层
某建筑平面图因多次修改,图层列表包含“墙体-粗线”“墙体-细线”“墙体-填充”等10个与墙体相关的图层，导致编辑混乱，操作步骤：
- 使用“LAYMRG”命令，选择“墙体-粗线”“墙体-细线”“墙体-填充”为源图层；
- 选择“墙体-主图层”为目标图层；
- 确认合并后,所有墙体对象统一归至“墙体-主图层”，图层数量减少3个，后续编辑更高效。
场景2：合并机械装配图冗余图层
导入外部装配图后,图层列表出现“零件1-旧”“零件1-新”“零件1-临时”等重复图层，操作步骤：
- 检查“零件1-旧”和“零件1-临时”是否为空，若为空直接删除；
- 使用“LAYMRG”将“零件1-新”合并至“零件1-主图层”，确保对象属性统一；
- 最终保留“零件1-主图层”“零件2-主图层”等核心图层，清理冗余信息。
相关问答FAQs
Q1：合并图层后，对象的颜色、线型等属性丢失怎么办？
A：合并图层时，对象默认继承目标图层的属性，若需保留源图层属性，可在合并前使用“MATCHPROP”特性匹配工具，将目标图层对象的属性复制到源图层对象上；或在合并后，通过“图层”面板或“PROPERTIES”选项板手动调整单个对象的属性，部分CAD软件（如AutoCAD）在合并对话框中提供“保留对象属性”选项，勾选后可保留源图层属性（需以软件版本为准）。
Q2：为什么合并图层时提示“无法合并，图层不为空”？
A：通常由以下原因导致：
- 源图层包含冻结或锁定的对象：需先使用“LAYER”命令解冻（Thaw）或解锁（Unlock）图层；
- 源图层包含外部参照或块对象：需先绑定外部参照（XREF→绑定）或分解块（EXPLODE命令）；
- 目标图层正在使用：若目标图层为当前图层，部分CAD版本会禁止合并，可切换至其他图层后再试，检查并解决上述问题后，重新执行合并命令即可。
