CAD对角点命令是绘图过程中最基础且最常用的操作之一,它通过捕捉两个对角点来快速定义矩形、多边形等图形的边界，或用于确定对象移动、复制的位移距离，是提升绘图效率的核心工具，无论是初学者还是资深设计师，熟练掌握对角点命令都能显著简化操作流程，减少手动计算坐标的繁琐，本文将从命令原理、操作步骤、应用场景、技巧优化及常见问题五个方面，详细解析CAD对角点命令的使用方法。
对角点命令的原理与调用方式
对角点命令的核心逻辑是通过“起点”和“终点”两个对角点确定一个矩形区域，该区域可作为图形绘制的范围（如矩形、多段线），或作为对象变换的参照（如移动、复制时框选位移），在CAD中，对角点操作通常通过以下两种方式调用：
- 鼠标拖拽法：直接按住鼠标左键，从第一个对角点拖拽至第二个对角点，松开鼠标完成操作，这是最直观的方式，适用于快速绘制矩形或框选对象。
- 命令输入法：在命令行输入
RECTANG（或快捷键REC）绘制矩形时，系统会自动提示“指定第一个角点”和“指定对角点”，此时通过输入坐标或捕捉点即可精确定位。
在执行MOVE（移动）、COPY（复制）、SCALE（缩放）等命令时，系统也会默认以对角点方式定义位移基点或缩放范围，无需额外调用命令，直接按提示操作即可。
详细操作步骤与场景应用
绘制矩形（基础应用）
- 步骤：
（1）输入REC启动矩形命令，命令行提示“指定第一个角点”；
（2）在绘图区点击或输入坐标（如0,0）作为起点；
（3）移动鼠标，命令行提示“指定对角点”，此时可直接输入相对坐标（如@100,50表示宽100、高50的矩形），或捕捉其他点作为对角点；
（4）单击鼠标完成矩形绘制。 - 技巧：若需绘制正方形，可在输入对角点时按住
Shift键，同时拖拽鼠标锁定宽高比为1:1；或在命令行输入@长度,长度（如@100,100）。
对象移动与复制（位移应用）
- 移动操作：
（1）选中需移动的对象，输入MOVE（快捷键M），命令行提示“指定基点或[位移(D)]”；
（2）单击对象上一点作为基点（相当于第一个对角点）；
（3）移动鼠标至目标位置，单击作为第二个对角点，对象即移动至新位置。 - 复制操作：
与移动类似，只需在COPY命令中，先指定基点，再通过第二个对角点定义复制位置，按Enter结束命令，将圆从A点复制到B点，可先选中圆，输入CO，捕捉圆心为基点，再捕捉B点为对角点，完成复制。
框选对象（选择应用）
对角点框选分为“窗口选择”和“交叉选择”两种模式，通过鼠标拖拽方向区分：
- 窗口选择：从左向右拖拽，只有完全包含在矩形框内的对象被选中（蓝色实线框）。
- 交叉选择：从右向左拖拽，与矩形框相交或完全包含在内的对象均被选中（绿色虚线框）。
- 操作示例：删除绘图区部分对象时，可从右向左框选需删除的图形，按
Delete键快速清除。
定义缩放范围（变换应用）
在SCALE命令中，对角点可用于指定缩放的参照范围，将图形放大2倍：
（1）选中对象，输入SC，指定基点；
（2）捕捉图形左上角为第一个对角点，右下角为第二个对角点（定义原尺寸范围）；
（3）输入缩放比例2，图形即按原尺寸范围放大2倍。
对角点命令的高级技巧与优化
坐标输入与对象捕捉结合
对角点不仅支持鼠标点击,还可通过精确坐标输入提升绘图精度，绘制一个起点为（10,10）、对角点为（50,30）的矩形，可直接在命令行输入REC→10,10→50,30，结合对象捕捉（如端点、中点、交点），可快速捕捉已有图形的特征点作为对角点，避免手动测量坐标。
动态输入（DYN）的辅助
启用动态输入（状态栏中DYN按钮），在拖拽鼠标时，命令行旁会实时显示当前对角点的坐标值，便于观察和调整，绘制矩形时，动态输入会显示长度和宽度，可直接输入数值修改尺寸。

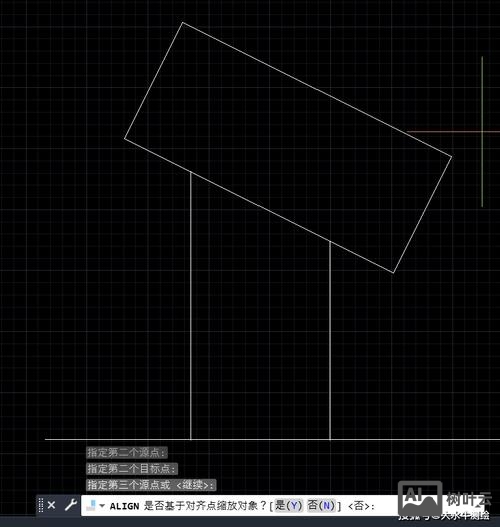

与极轴追踪的配合
使用极轴追踪（设置增量角如15°），在拖拽对角点时，系统会自动吸附到预设角度，便于绘制倾斜的矩形或控制位移方向，绘制一个45°倾斜的矩形，可开启极轴追踪，从基点拖拽时沿45°方向移动，输入长度值后确定对角点。
不同绘图单位的处理
若图形单位为毫米,但对角点输入的坐标值为米，需提前通过UNITS命令设置单位格式，避免尺寸错误，设置单位为“毫米”，输入1000时，实际尺寸为1000mm（即1m）。
常见问题与解决方案
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 对角点拖拽时图形变形 | 未开启“正交模式”（ORTHO） | 按F8键开启正交模式，限制拖拽方向为水平或垂直 |
| 对角点捕捉不到对象 | 对象捕捉（OSNAP）未开启或捕捉模式设置错误 | 按F3键开启对象捕捉，或在“草图设置”中勾选“端点”“交点”等模式 |
| 输入对角点坐标后图形位置错误 | 坐标系（UCS）与当前视图不匹配 | 输入UCS命令，选择“世界（W）”恢复默认坐标系，或检查动态输入的坐标系设置 |
| 框选时无法选中部分对象 | 图形被锁定或位于冻结图层 | 检查图层管理器，解锁被锁定的图层，或解冻冻结的图层 |
相关问答FAQs
Q1：对角点命令与“窗口多边形”选择有什么区别？

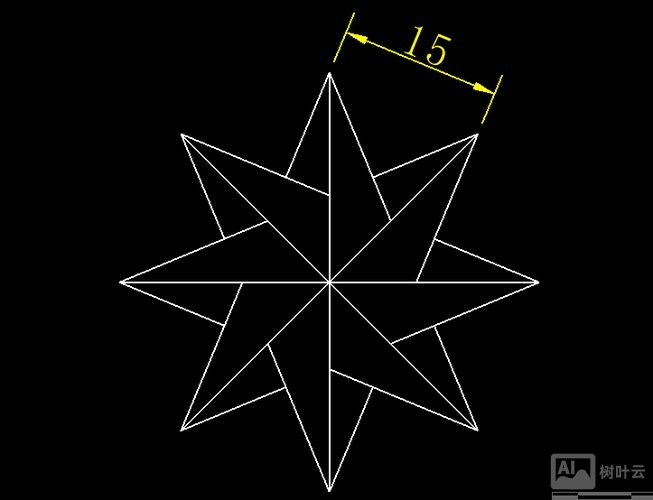

A：对角点命令（矩形框选）只能选择连续的矩形区域内的对象，而“窗口多边形”（WPOLYGON命令）允许绘制不规则多边形选择区域，适用于复杂图形中精确选择分散对象，选择星形图案内部的小圆时，多边形选择可避开外围线条，而矩形框选可能误选周围无关对象。
Q2：为什么在对角点拖拽时，图形大小突然跳变？
A：通常是因为“动态输入”中“指针输入”的设置问题，检查“选项”→“用户系统配置”→“动态输入”，将“指针输入”的“格式”设置为“相对坐标”而非“绝对坐标”，或关闭“动态输入”功能，改用命令行输入坐标，避免拖拽时系统自动计算坐标导致的跳变。
通过以上解析可知,CAD对角点命令虽看似简单，但结合坐标输入、对象捕捉、动态输入等功能后，可应对从基础绘图到复杂变换的多种场景，掌握其原理与技巧，不仅能提升绘图效率，更能为后续学习CAD高级操作打下坚实基础。
