如何在长方形中画椭圆，长方形内画椭圆，步骤方法有哪些？

在长方形中绘制椭圆是一个常见的需求,无论是在工程设计、艺术创作还是数学教学中，掌握这一技巧都非常重要，椭圆作为长方形的内切或特定位置图形，其绘制方法多种多样，可以根据工具、精度要求和场景选择合适的方式，以下将从基本原理、手工绘制、软件绘制、注意事项等多个方面详细说明如何在长方形中准确绘制椭圆。

椭圆的基本原理与长方形的关系

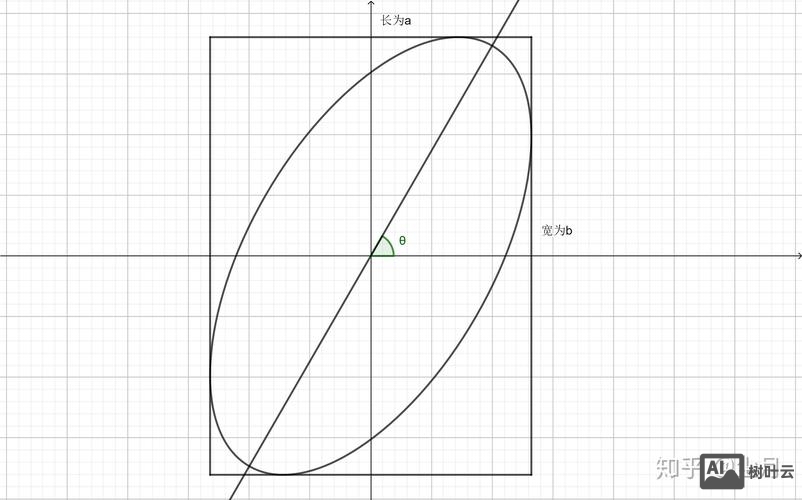

椭圆是平面上到两个定点（焦点）的距离之和为常数的点的轨迹，而长方形则是由四条直线构成的直角四边形，在长方形中绘制椭圆时，通常需要确定椭圆与长方形边界的切点位置，最常见的情况是绘制内切椭圆，即椭圆与长方形的四条边分别相切，此时长方形的两条对边分别成为椭圆的长轴和短轴，在长方形ABCD中，若AB为长边，AD为短边，则内切椭圆的长轴长度等于AB的长度，短轴长度等于AD的长度，理解这一关系是准确绘制椭圆的基础，因为椭圆的形状完全由长轴和短轴的长度决定。

手工绘制椭圆的方法

在没有专业工具的情况下,手工绘制长方形中的椭圆可以通过以下步骤实现：

1. 绘制长方形：首先用直尺画出长方形ABCD，确保四个角均为直角，且长边和短边的长度符合要求。
2. 确定长轴和短轴：在长方形中，连接对边中点得到两条中线，其中较长的一条中线为长轴，较短的一条为短轴，设长轴为MN，短轴为PQ，交点O为椭圆的中心。
3. 使用绳索法绘制：取一段长度等于长轴长度（MN）的绳索，两端分别固定在两个焦点F1和F2上（焦点位于长轴上，且到中心O的距离满足OF1=OF2=√(a²-b²)，其中a为半长轴，b为半短轴），用笔绷紧绳索，移动笔尖，即可画出椭圆轨迹，此方法适合绘制较大的椭圆，但需要精确计算焦点位置。
4. 使用椭圆模板：若手头有椭圆模板，可直接选择与长方形尺寸匹配的椭圆模板，沿模板边缘描出椭圆，模板通常包含不同长轴和短轴比例的椭圆，方便快速选择。
5. 自由绘制法：对于精度要求不高的场景，可以徒手绘制：先标出长轴和短轴的端点，然后用平滑的曲线连接这些点，保持曲线对称，形成椭圆形状。

使用专业工具绘制椭圆

直尺与圆规绘制

对于需要精确绘制的场合,可以使用直尺和圆规按以下步骤操作：

• 步骤1：绘制长方形ABCD，找到中点M、N（长轴中点）和P、Q（短轴中点），连接MN和PQ，交于O点。
• 步骤2：以O为圆心，以长半轴a（OM或ON的长度）为半径画圆，与长轴交于A、B两点。
• 步骤3：以O为圆心，以短半轴b（OP或OQ的长度）为半径画圆，与短轴交于C、D两点。
• 步骤4：通过椭圆的几何性质，用圆规和直尺辅助绘制椭圆曲线，具体方法包括“四心法”（用四段圆弧近似椭圆）或“同心圆法”（通过长短轴的同心圆投影绘制）。

计算机软件绘制

在现代设计和工程领域,使用软件绘制椭圆更为高效和精确，以下是几种常用软件的操作方法：

• AutoCAD：

  1. 执行“椭圆”命令（ELLIPSE）。
  2. 选择“轴端点”模式，依次点击长方形长轴的两个端点。
  3. 输入短轴的长度,或点击短轴的两个端点，即可完成椭圆绘制。
  4. 若需椭圆与长方形内切,确保长轴和短轴的长度分别等于长方形的长边和短边长度。

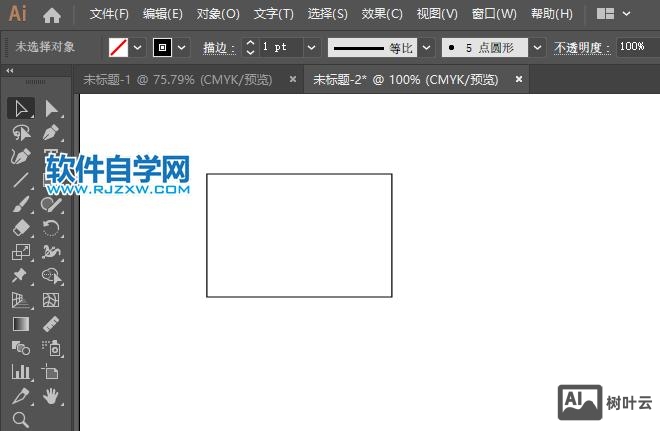

• Adobe Illustrator：

  1. 使用“椭圆工具”（L），按住Shift键可绘制正圆，松开Shift键可自由绘制椭圆。
  2. 在绘制时,通过观察属性栏输入精确的长轴和短轴数值，或通过“变换”面板调整尺寸。
  3. 若需在长方形内绘制内切椭圆,可先绘制长方形，然后使用“对象”>“路径”>“描边”功能，或通过“对齐”工具将椭圆与长方形中心对齐。

• Microsoft PowerPoint/Word：

  1. 在“插入”菜单中选择“形状”，找到“椭圆”工具。
  2. 按住Shift键绘制正圆,松开键绘制椭圆，通过拖拽调整大小至与长方形内切。
  3. 右键点击椭圆,选择“设置形状格式”，可精确调整尺寸和位置。

3D建模软件中的椭圆绘制

在SolidWorks、SketchUp等3D软件中，椭圆绘制通常用于2D草图或截面轮廓：

• SolidWorks：在草图环境中选择“椭圆”工具，定义长轴和短轴的端点，即可生成椭圆，可通过“几何关系”功能使椭圆与长方形边线相切。
• SketchUp：使用“椭圆工具”，通过指定中心点、长轴半径和短轴半径绘制椭圆，结合“推/拉”工具可生成3D实体。

绘制椭圆的注意事项

1. 尺寸准确性：确保长轴和短轴的长度与长方形对应边长一致，避免椭圆超出或小于长方形范围。
2. 对称性：椭圆必须关于长轴和短轴对称，绘制时需定期检查对称点是否对齐。
3. 工具选择：根据精度要求选择工具，手工绘制适合草图，软件绘制适合精确设计。
4. 焦点计算：若使用绳索法，需准确计算焦点位置，否则椭圆形状会失真。
5. 软件技巧：在软件中，使用“对齐”和“分布”功能可快速使椭圆与长方形中心重合，提高效率。

不同场景下的绘制技巧

相关问答FAQs

问题1：在长方形中绘制内切椭圆时，如何确保椭圆与四条边都相切？
解答：要确保椭圆与长方形四条边都相切，必须将椭圆的长轴和短轴分别设置为与长方形的长边和短边长度相等，具体步骤为：① 绘制长方形并找到中心点；② 以长方形长边长度为长轴，短边长度为短轴；③ 以中心点为椭圆中心，通过软件或工具绘制椭圆，椭圆的四个顶点将分别位于四条边的中点，从而保证相切，在AutoCAD中，执行椭圆命令后，依次选择长轴端点（长方形长边两端点），再输入短轴长度（短边长度），即可生成内切椭圆。

问题2：手工绘制椭圆时，如果没有椭圆模板，如何快速画出近似椭圆？
解答：在没有椭圆模板的情况下，可采用“四心法”绘制近似椭圆：① 绘制长方形ABCD，连接对边中点MN（长轴）和PQ（短轴）；② 以O为中心，画长半轴a和短半轴b的同心圆；③ 在长轴上取点F1和F2（焦点），距离中心O为c=√(a²-b²)；④ 用圆规以F1和F2为圆心，分别以长轴长度为半径画弧，与短轴延长线交于点E和F；⑤ 连接AE、AF、BE、BF，用圆规以A、B、E、F为圆心，对应半径画四段圆弧，拼接成近似椭圆，此方法虽非完美椭圆，但适合快速绘制且误差较小。
