CAD块延伸命令如何使用？

在CAD绘图过程中,块（Block）作为复用图形元素的高效工具，被广泛应用于各类设计场景，当需要对块内的某些对象进行延伸操作时，许多用户会遇到困惑——因为块作为整体对象，无法直接使用常规的“延伸”命令，本文将详细解析CAD中块延伸的实现方法、操作步骤及注意事项，帮助用户高效解决块延伸问题。

块延伸的原理与限制

CAD中的块是一个整体对象,默认情况下无法直接编辑其内部的几何元素，常规的“Extend”命令仅适用于独立的线、弧、多段线等对象，对块进行延伸操作时会提示“无法选择边界的边”或“无法延伸块对象”，要实现块延伸，必须先将块分解（Explode）为单个对象，或通过动态块、块编辑器等高级功能实现间接延伸。

块延伸的常规方法

分解块后延伸

这是最直接的方法,适用于无需保留块属性的简单场景。

• 操作步骤：
  1. 执行“分解（Xplode）”命令，选择需要延伸的块，将其分解为独立对象。

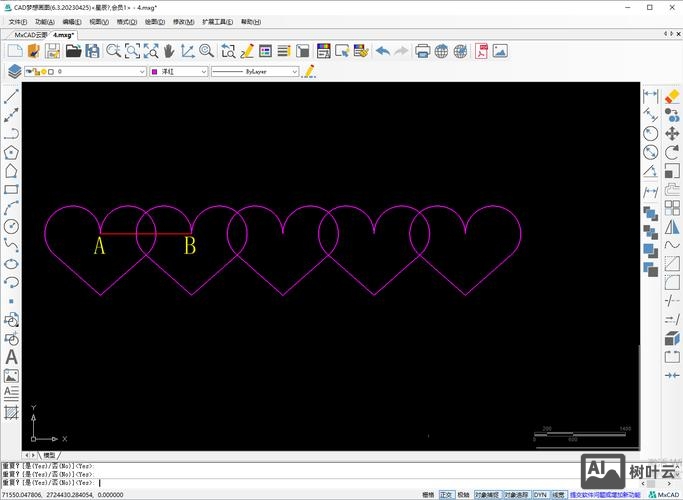

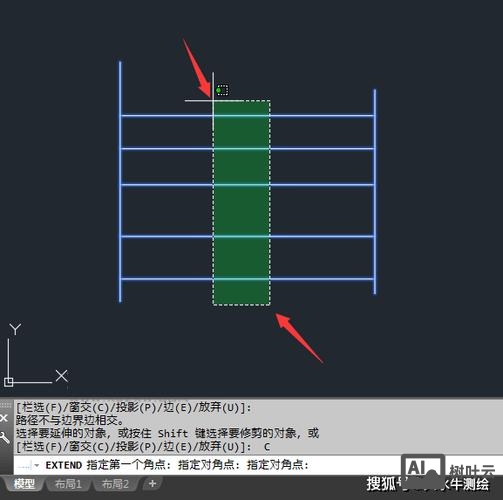

  2. 使用“延伸（Extend）”命令，选择边界对象后，点击块内需要延伸的线段。
  3. 完成延伸后,若需重新组合为块，可执行“创建块（Block）”命令。
• 优缺点：
  • 优点：操作简单，适用于所有版本的CAD。
  • 缺点：块属性（如图层、线型）可能丢失，且需重新定义块，效率较低。

使用块编辑器（Block Editor）修改动态块

对于需要频繁修改的块,可通过动态块参数实现延伸效果。

• 操作步骤：
  1. 执行“块编辑器（BEDIT）”命令，选择目标块进入编辑环境。
  2. 在块编辑器中,为需要延伸的对象添加“拉伸动作”或“延伸动作”。
  3. 定义动作的参数（如基点、距离），保存并退出块编辑器。
  4. 在绘图区选择块,通过动态夹点调整延伸长度。
• 优缺点：
  • 优点：无需分解块，可动态调整，适合标准化设计。
  • 缺点：操作复杂，需掌握动态块参数设置。

使用“XCLIP”命令裁剪块后延伸

若仅需延伸块内的局部对象,可通过外部参照裁剪功能实现类似效果。

• 操作步骤：
  1. 执行“外部参照绑定（Xbind）”命令，将块转换为外部参照。
  2. 使用“外部参照裁剪（XCLIP）”命令定义裁剪边界。
  3. 分解裁剪后的参照对象,执行延伸操作。
• 优缺点：
  • 优点：保留块的大部分属性，适合局部修改。
  • 缺点：仅适用于外部参照，普通块需先转换。

不同CAD版本中的块延伸差异

高效块延伸的技巧

1. 使用LISP程序自动化
   通过编写简单LISP脚本，可实现一键分解块并延伸。

   (defun c:extendblock ()
     (command "_.explode" (ssget))
     (command "_.extend" pause pause)
   )

   加载LISP后,输入“extendblock”命令即可快速操作。

2. 利用“块替换”功能
   延伸后重新定义块名称，通过“块管理器”替换原块，避免手动删除和插入。

3. 图层管理优化
   将块内需延伸的对象单独置于一个图层，分解后仅显示该图层，避免干扰其他元素。


   （图片来源网络，侵删）

常见问题与解决方案

1. 分解后对象丢失

   • 原因：块内对象被锁定或冻结在特定图层。
   • 解决：检查图层状态，解锁或解冻目标图层后再分解。

2. 动态块延伸失效

   • 原因：动作参数未正确关联对象。
   • 解决：重新进入块编辑器，检查拉伸动作的选择集是否包含目标对象。

相关问答FAQs

Q1：为什么CAD中无法直接延伸块内的线段？
A：因为块在CAD中被视为单一对象，内部几何元素被封装，常规编辑命令无法直接访问，需通过分解、动态块或外部参照等方式间接操作。

Q2：如何在不分解块的情况下实现块内对象的延伸？
A：可通过以下两种方法实现：

1. 动态块法：使用块编辑器为块添加“拉伸”或“延伸”动作，定义参数后通过夹点调整。
2. 属性提取法：将块内需延伸的对象定义为属性，通过属性值驱动长度变化（需配合LISP程序实现）。
